15ZJ201 平屋面（中南标图集）

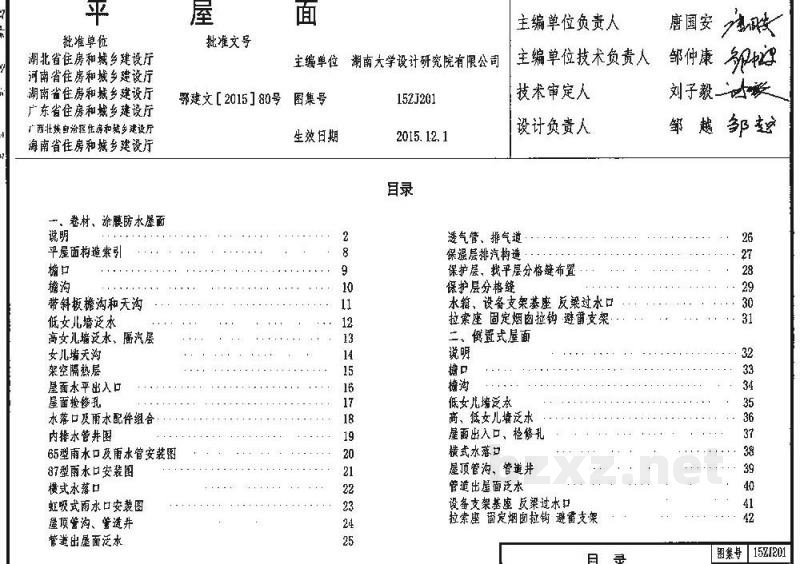

目录

图号：15J/2201 页：1

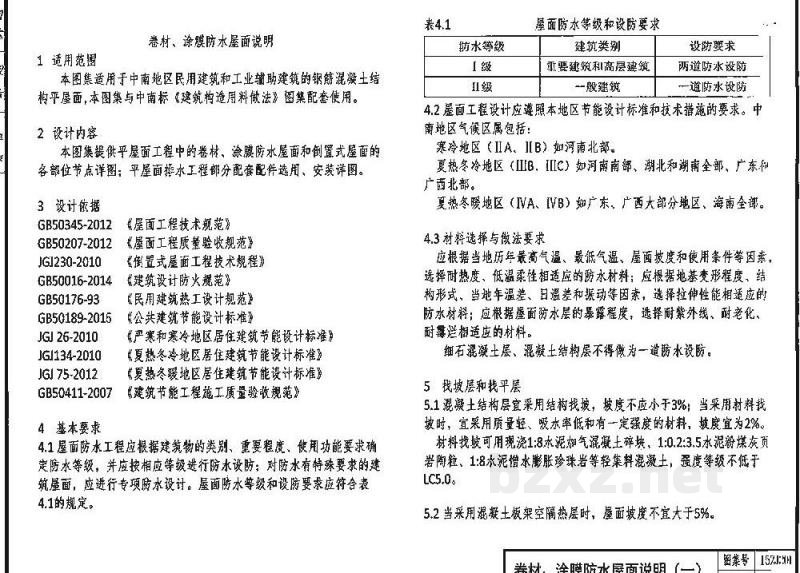

卷材、涂膜防水屋面说明

1 适用范围

本图集适用于中南部地区民用建筑和工业辅助建筑的钢筋混凝土结构平屋面，本图集与中南标《建筑构造用料做法》图集配套使用。

2 设计内容

本图集提供平屋面工程中的卷材、涂膜防水屋面和倒置式屋面的各部节点大样图；平屋面排水工程部配零配件选用、安装详图。

3 设计依据

4 基本要求

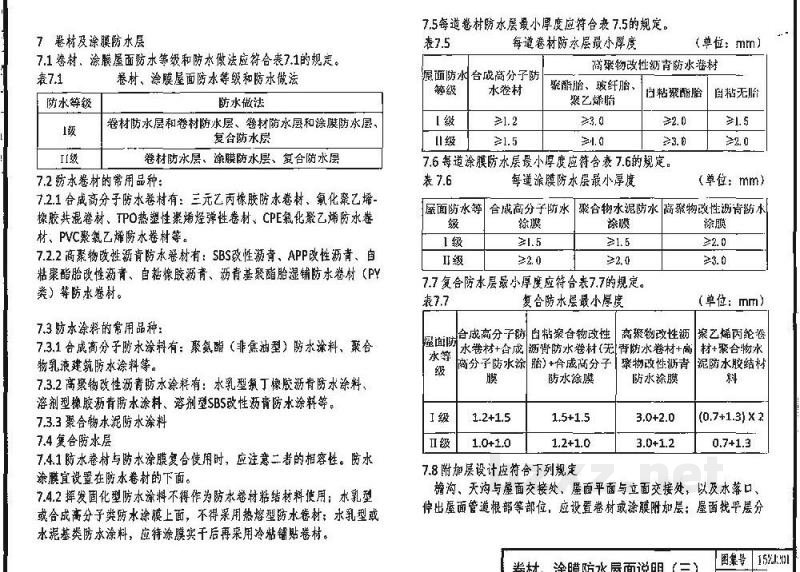

4.1 屋面防水工程应根据建筑物的类别、重要程度、使用功能要求确定防水等级，并应相应采取防水设防；对防水有特殊要求的建
筑屋面，应进行专项防水设计。屋面防水等级和设防要求应符合表4.1的规定。

4.2 屋面工程设计应遵循本地区节能设计标准和技术措施的要求。中南地区气候区属包括：

寒冷地区（IIA、III B）如河南南部。

夏热冬冷地区（IIB、IIC）如湖南南部、湖北和湖南全部、广东和广西北部。

夏热冬暖地区（IVA、IVB）如广东、广西大部分地区，海南全省。

4.3 对材料选择与做法要求

应根据当地历年最高气温、最低气温、屋面坡度和使用条件等因素，选择耐热度、低温柔性相适应的防水材料；应根掘地基变形程度、结构形式、当地年温差、温度差和振动等因素，选择拉伸性能相应的防水材料；应根据屋面防水层的暴露程度，选择耐紫外线、耐老化、耐霉烂相应的材料。

沥青混凝土层、混凝土找平层不得做为一道防水设防。

5 找坡层找平层

5.1 屋顶上结构层宜采用结构找坡，坡度不应小于3%；当采用户材料找坡时，应采用质量轻、吸水率低和有一定强度的材料，坡度宜为2%。

材料可选用现浇1:8水泥加气混凝土碎块、1:0.2~1:3.5水粉煤灰页岩陶粒、1.8比重憎水膨胀珍珠岩等轻质料混凝土，强度等级不低于LC5.0。

5.2 当采用混凝土板架空隔热层时，屋面坡度不宜大于5%。

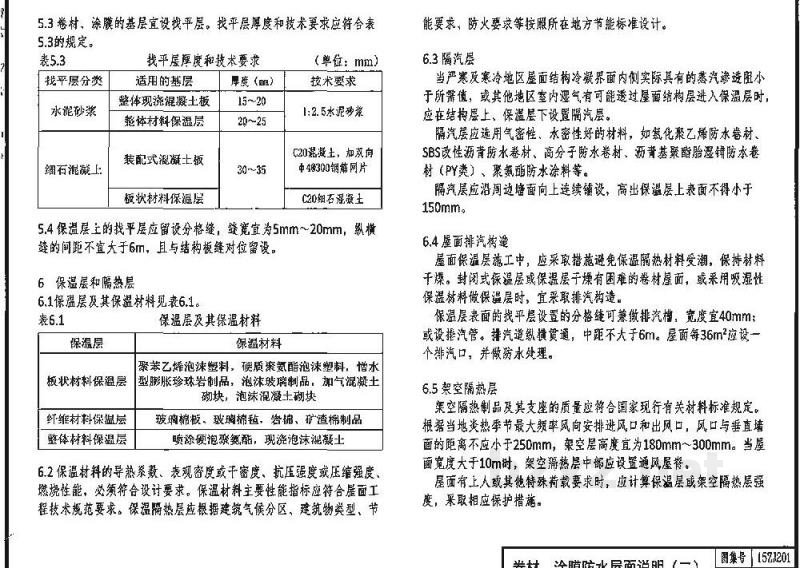

5.3 卷材、涂膜的基层应设找平层。找平层厚度和技术要求应符合表5.3的规定。

5.4 保温屋上的找平层应留设分格缝，缝宽度为5mm～20mm，纵横缝的间距不宜大于6m，且应与结构板缝对应留设。

6  保温层和隔汽层

6.1 保温屋及其保温材料见表6.1。

6.2 保温材料的导热系数、表观密度或干密度、抗压强度或压缩强度、燃烧性能，必须符合设计要求。保温材料主要性能指标应符合屋面工程技术规范要求。保温隔汽层应根据建筑气候分区、建筑物类型、节能要求、防水要求等按照所在地节能标准设计。

6.3 隔汽层

当严寒及寒冷地区屋面结构冷桥界面内侧实际具有的蒸汽渗透压小于所限值，或其他地区室内湿气有可能透过垫面结构进入保温屋时，应在结构层上、保温屋下设隔汽层。

隔汽层应选用气密性、水密性好的材料，如改性聚乙烯防水卷材、SBS改性沥青防水卷材、高分子防水卷材、青膏基聚酯胎油毡防水卷材（PVC类）、聚氨酯防水涂料等。

隔汽层应沿周边墙面向上连续铺设，高出保温屋上表面不得小于150mm。

6.4 屋面排气构造

整体现浇混凝土板施工时，应采取隔离措施保证隔热材料不受潮。保持材料干燥。封闭式保温屋或保温屋内堆有四周的垫面结构，若采用柔性保温材料做保温层时，宜采取排气构造。

保温屋表面的找平层应留设分格缝可兼做排汽沟，宽宽度宜为40mm；或设排气管。排气管纵横贯通，中距不大于6m。屋面每36㎡应设一个排汽口，并做成防水处理。

6.5 架空隔热屋

架空隔热制品及其质量应符合国家现行有关材料标准规定。

根据当地炎热季节最大频率风向安排进风口和出风口。风口与垂直墙面的距离不应小于250mm，架空层高度宜为180mm～300mm。当屋面宽度大于10m时，架空隔热屋中应设置通风屋脊。

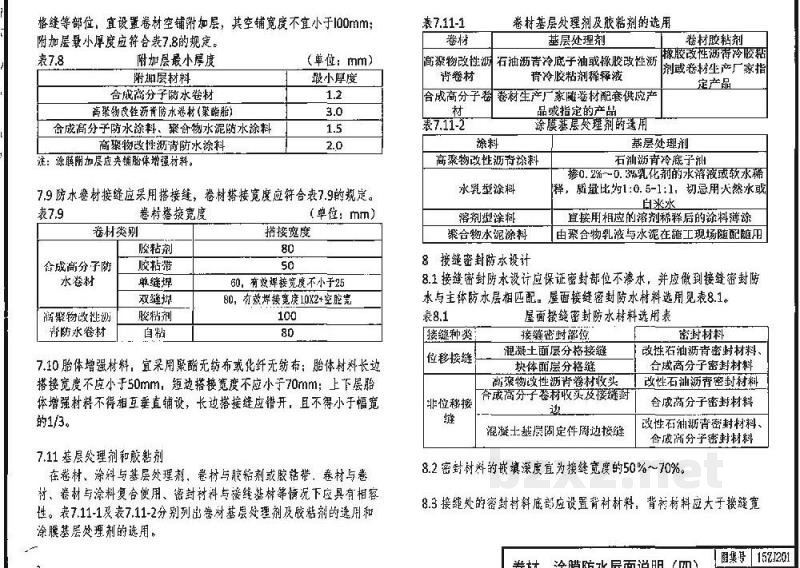

屋面有上人或其他特殊荷载要求时，应计算保温屋或架空隔热层强度，采取相应保护措施。
