宁02N4 管道支架、吊架

宁夏02N4 管道支架、吊架
编制单位：宁夏建筑设计研究院有限公司

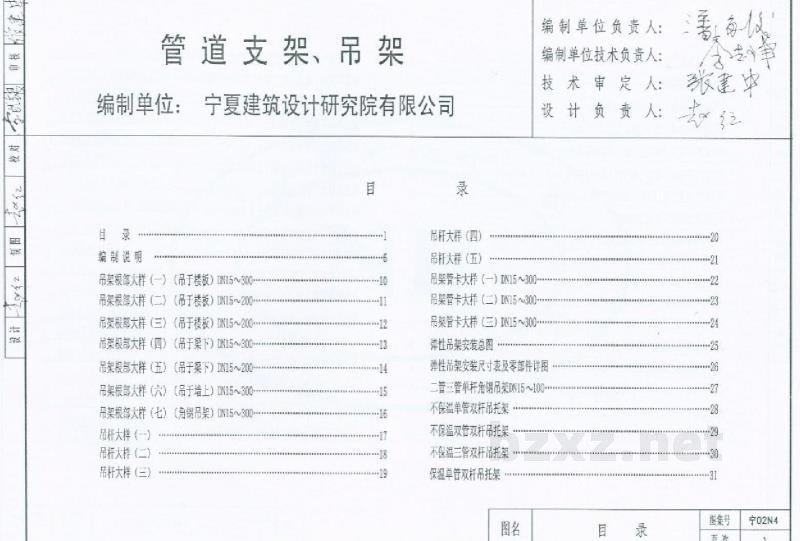

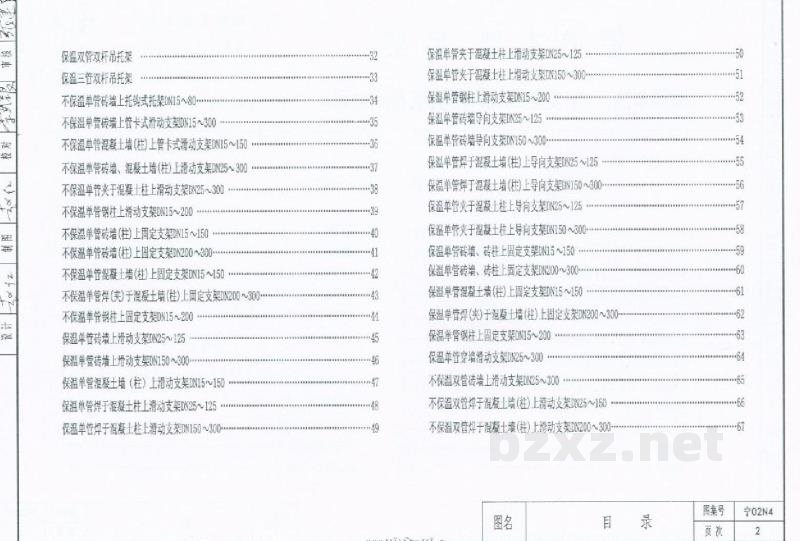

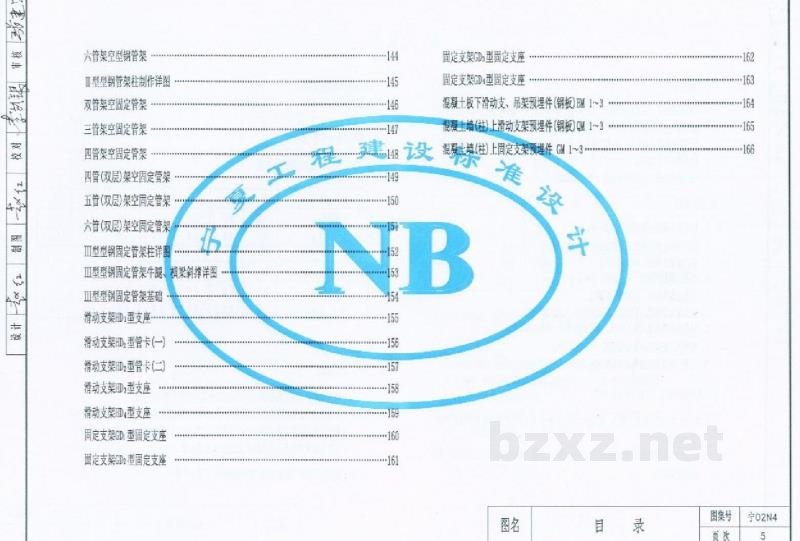

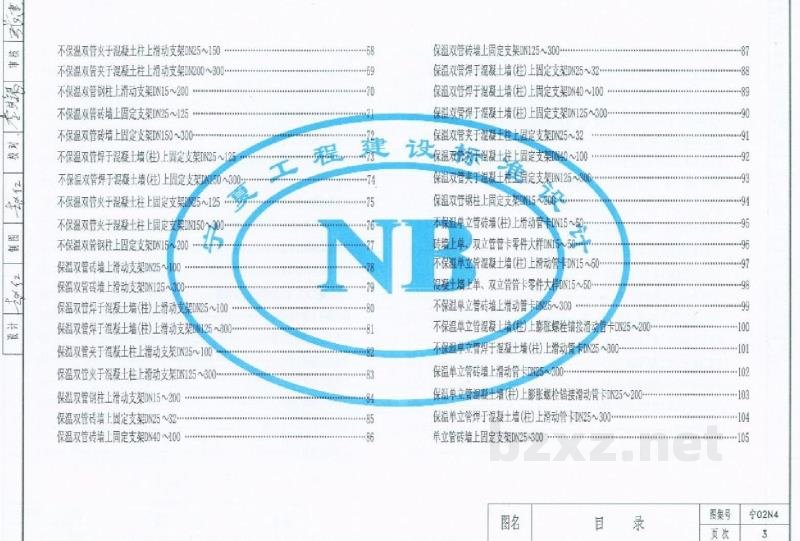

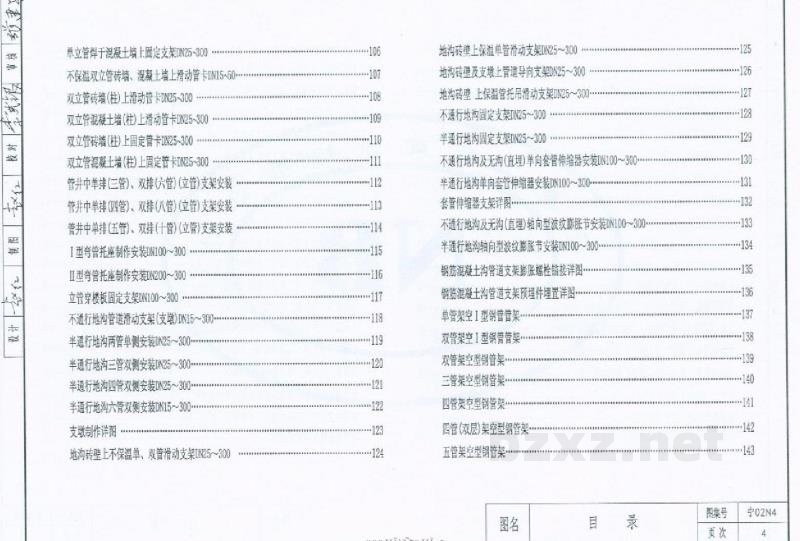

目 录

编制说明

吊架根部大样（一）（吊于楼板）DN15~300
吊架根部大样（二）（吊于楼板）DN15~200
吊架根部大样（三）（吊于楼板）DN15~200
吊架根部大样（四）（吊于梁）DN15~300
吊架根部大样（五）（吊于梁下）DN15~200
吊架根部大样（六）（吊于墙上）DN15~300
吊架根部大样（七）（角钢吊架）DN15~300

吊杆大样（一）
吊杆大样（二）
吊杆大样（三）
吊杆大样（四）
吊杆大样（五）

吊架管卡大样（一）DN15~300
吊架管卡大样（二）DN15~300
吊架管卡大样（三）DN15~300

弹性吊架安装总图
弹性吊架安装尺寸表及零部件详图

一管单杆角钢吊起 DN15~100 不保温
单管双杆吊托架 不保温
双管双杆吊托架 不保温
三管双杆吊托架 不保温
单管双杆吊托架 保温
双管双杆吊托架 保温
三管双杆吊托架 保温

不保温单管砖墙上托式托架 DN15~80
不保温单管砖墙上管卡式滑动支架 DN15~300
不保温单管混凝土墙（柱）上管卡式滑动支架 DN15~150
不保温单管砖墙、混凝土墙（柱）上滑动支架 DN25~300
不保温单管夹于混凝土柱上滑动支架 DN25~300
不保温单管钢件上滑动支架 DN15~200
不保温单管砖墙（柱）上固定支架 DN15~150
不保温单管砖墙（柱）上固定支架 DN200~300
不保温单管混凝土墙（柱）上固定支架 DN15~150
不保温单管焊（夹）于混凝土墙（柱）上固定支架 DN200~300
不保温单管钢件上固定支架 DN15~200

保温单管砖墙上滑动支架 DN25~125
保温单管砖墙上滑动支架 DN150~300
保温单管混凝土墙（柱）上滑动支架 DN25~150
保温单管焊于混凝土柱上滑动支架 DN25~125
保温单管焊于混凝土柱上滑动支架 DN150~300
保温单管夹于混凝土墙（柱）上滑动支架 DN25~125
保温单管夹于混凝土柱上滑动支架 DN150~300
保温单管钢柱上滑动支架 DN15~200

保温单管砖墙导向支架 DN25~125
保温单管砖墙导向支架 DN150~300
保温单管焊于混凝土墙（柱）上导向支架 DN25~125
保温单管焊于混凝土墙（柱）上导向支架 DN150~300
保温单管焊于混凝土柱上导向支架 DN25~125
保温单管焊于混凝土柱上导向支架 DN150~300

保温单管砖墙、砖柱上固定支架 DN15~150
保温单管砖墙、砖柱上固定支架 DN200~300
保温单管混凝土墙（柱）上固定支架 DN15~150
保温单管焊（夹）于混凝土墙（柱）上固定支架 DN200~300
保温单管钢柱上固定支架 DN15~200
保温单管穿墙滑动支架 DN25~300

不保温双管砖墙上滑动支架 DN25~300
不保温双管焊于混凝土墙（柱）上滑动支架 DN25~150
不保温双管焊于混凝土墙（柱）上滑动支架 DN200~300
不保温双管夹于混凝土墙（柱）上滑动支架 DN25~150
不保温双管夹于混凝土柱上滑动支架 DN200~300
不保温双管钢柱上滑动支架 DN15~200

不保温双管砖墙上固定支架 DN25~125
不保温双管砖墙上固定支架 DN150~300
不保温双管焊于混凝土墙（柱）上固定支架 DN25~125
不保温双管焊于混凝土墙（柱）上固定支架 DN150~300
不保温双管夹于混凝土墙（柱）上固定支架 DN25~125
不保温双管夹于混凝土柱上固定支架 DN150~300
不保温双管钢柱上固定支架 DN15~200

保温双管砖墙上滑动支架 DN25~100
保温双管砖墙上滑动支架 DN125~300
保温双管焊于混凝土墙（柱）上滑动支架 DN25~100
保温双管焊于混凝土墙（柱）上滑动支架 DN125~300
保温双管夹于混凝土墙（柱）上滑动支架 DN25~100
保温双管夹于混凝土墙（柱）上滑动支架 DN125~300
保温双管钢柱上滑动支架 DN15~200

保温双管砖墙上固定支架 DN25~100
保温双管砖墙上固定支架 DN125~300
保温双管焊于混凝土墙（柱）上固定支架 DN25~100
保温双管焊于混凝土墙（柱）上固定支架 DN125~300
保温双管夹于混凝土墙（柱）上固定支架 DN25~100
保温双管夹于混凝土墙（柱）上固定支架 DN125~300
保温双管钢柱上固定支架 DN15~200

单立管砖墙（柱）上滑动管卡 DN15~50
单、双立管管卡零件大样 DN15~50

不保温单立管混凝土墙（柱）上滑动管卡 DN15~50
单、双立管管卡零件大样 DN15~50

不保温单立管砖墙上滑动管卡 DN15~300
不保温单立管混凝土墙（柱）上膨胀螺栓连接滑动管卡 DN25~200
不保温单立管焊于混凝土墙（柱）上滑动管卡 DN25~300

保温单立管砖墙上滑动管卡 DN15~300
保温单立管混凝土墙（柱）上膨胀螺栓连接滑动管卡 DN25~200
保温单立管焊于混凝土墙（柱）上滑动管卡 DN25~300

单立管砖墙上固定支架 DN25~300
单立管焊于混凝土墙上固定支架 DN25~300

不保温双立管砖墙、混凝土墙上滑动管卡 DN15~50
双立管砖墙（柱）上滑动管卡 DN25~300
双立管混凝土墙（柱）上滑动管卡 DN25~300

双立管砖墙（柱）上固定管卡 DN25~300
双立管混凝土墙（柱）上固定管卡 DN25~300

管井中单排（三管）、双排（六管）（立管）支架安装
管井中单排（四管）、双排（八管）（立管）支架安装
管井中单排（五管）、双排（十管）（立管）支架安装

I型钢管托座制作安装 DN100~300
II型钢管托座制作安装 DN200~300

立管穿楼板固定支架 DN100~300

不通行地沟管道滑动支架（支座） DN15~300
半通行地沟两管单侧安装 DN25~300
半通行地沟三管单侧安装 DN25~300
半通行地沟四管双侧安装 DN25~300
半通行地沟六管双侧安装 DN15~300

支架制作详图

地沟砖壁上不保温单、双管滑动支架 DN25~300
地沟砖壁上保温单管滑动支架 DN25~300
地沟砖壁及支墩上管道导向支架 DN25~300
地沟砖壁上保温管托吊滑动支架 DN25~300

不通行地沟固定支架 DN25~300
半通行地沟固定支架 DN25~300

不通行地沟及无沟（直埋）单向套管伸缩器安装 DN100~300
半通行地沟单向套管伸缩器安装 DN100~300
套管伸缩器支架详图

不通行地沟及无沟（直埋）轴向型波纹膨胀节安装 DN100~300
半通行地沟轴向型波纹膨胀节安装 DN100~300

钢筋混凝土沟管道支架膨胀螺栓连接详图
钢筋混凝土沟管道支架预埋件埋置详图

单管架空 I型钢管管架
双管架空 I型钢管管架
三管架空 I型钢管管架
四管架空 I型钢管管架
四管（双层）架空 I型钢管管架
五管架空 I型钢管管架
六管架空 I型钢管管架

I型型钢管架柱制作详图

双管架空固定管架
三管架空固定管架
四管架空固定管架
四管（双层）架空固定管架
五管（双层）架空固定管架
六管（双层）架空固定管架

II型型钢固定管架柱详图
II型型钢固定管架牛腿
横梁斜撑详图
III型型钢固定管架基座

滑动支架 HD型支座
滑动支架 HD型管卡（一）
滑动支架 HD型管卡（二）
滑动支架 D型支座

固定支架 GD型固定支座
固定支架 CDe型固定支座
固定支架 GD型固定支座

混凝土板下滑动支、吊架预埋件（钢板） BM1~3
砖墙（柱）上滑动支架预埋件（钢板） BM1~3
混凝土墙（柱）上固定支架预埋件 BM1~3

编制说明

一、适用范围
1、本图集适用于一般工业、企业和民用建筑中，给排水管道及热水、蒸汽采暖、热力管道的滑动支架、导向支架、固定支架、吊架、立管管卡的制作与安装。
2、设计管道输送介质参数：给水管道压力不大于1.4MPa，蒸汽压力不大于0.8MPa，介质温度不大于150℃。
3、设计管径范围：DN≤300的保温、不保温管道。

二、设计依据
1、《城市热力网设计规范》CJJ34-90
2、《城市供热管网工程施工及验收规范》CJJ28-89
3、《锅炉房设计规范》GB50041-92
4、《暖通空调制图标准》GB/T50114-2001
5、《给水排水制图标准》GB/T50106-2001
6、《建筑排水硬聚氯乙烯管道工程技术规程》CJJ/T29-1998
7、《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
