宁02J12-3 外墙外保温建筑构造图集（三）胶粉聚苯颗粒

外墙外保温建筑构造图集（三）

（胶粉聚苯颗粒）

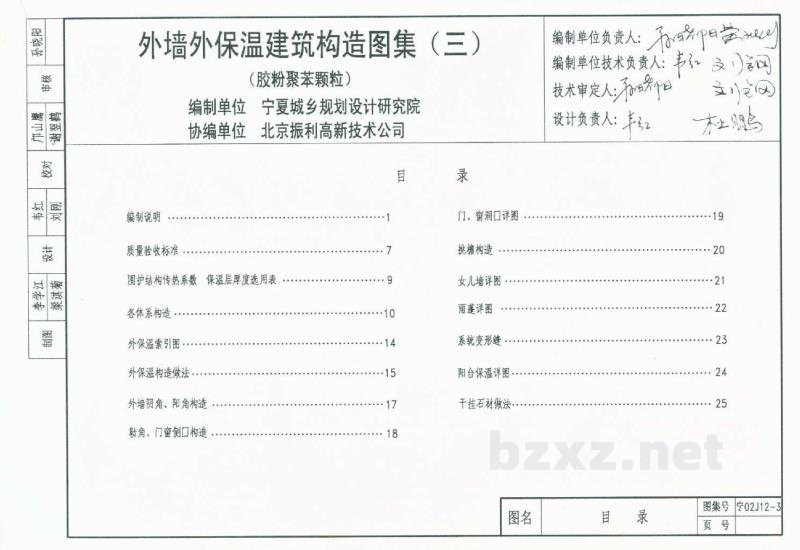

目 录

一、适用范围

1.本图集适用于新建、扩建、改建居住建筑墙体及屋面保温工程，其他民用和工业建筑可参照采用。

2.保温材料分为钢筋混凝土、烧结空心砖、多孔砖、混凝土空心砌块、灰砂砖、蒸压加气块、加气混凝土砌块等。

二、编制依据

三、图集内容及要求

本图集内容包括：总说明、质量检验标准、采暖居住建筑墙体和传热系数限值表、保温材料做法及热工计算选用表，各体系构造（说明、施工要点、构造节点详图）。

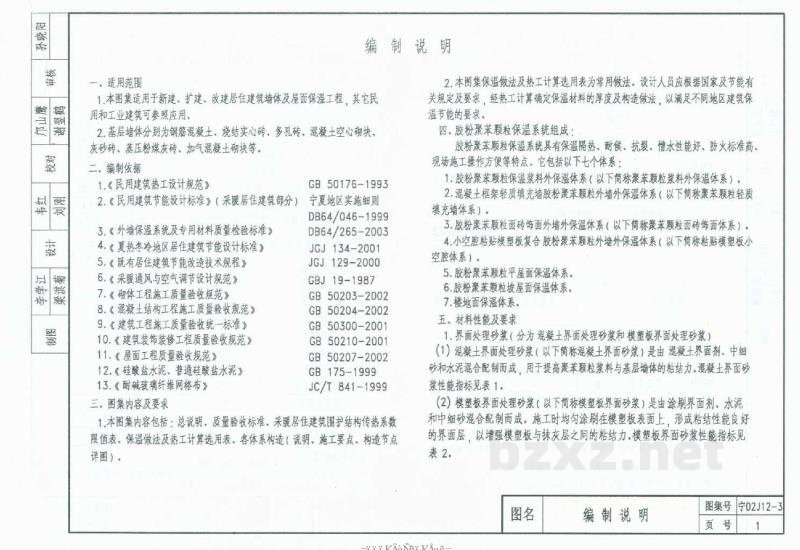

编制说明

2.本图集保温做法及其热工计算选用品为参考性做法，设计人员应根据国家节能有关规定及要求，经热工计算确定保温材料厚度及相应做法，以满足不同地区建筑保温节能的要求。

四、按胶聚苯颗粒保温体系组成

胶粉聚苯颗粒保温系统具有保温隔热、耐酸、耐碱、憎水性能好、防火标准高、现场施工操作方便等特点。它包括以下七个体系：

1. 胶粉聚苯颗粒保温浆料外保温体系（以下简称聚苯颗粒保温外保温体系）。
2. 混凝土基层界面处理加涂刮聚苯颗粒粗拉外保温体系（以下简称聚苯颗粒抗裂砂浆找平体系）。
3. 胶粉聚苯颗粒粗拉砖砌体内外墙外保温体系（以下简称聚苯颗粒粗拉砖砌体体系）。
4. 小空腔粘结剂加涂刮复合胶粉聚苯颗粒粗拉外保温体系（以下简称抗裂砂浆找平体系）。
5. 胶粉聚苯颗粒粗拉砖基层界面处理体系。
6. 胶粉聚苯颗粒粗拉砖屋面保温体系。
7. 硬地墙面保温体系。

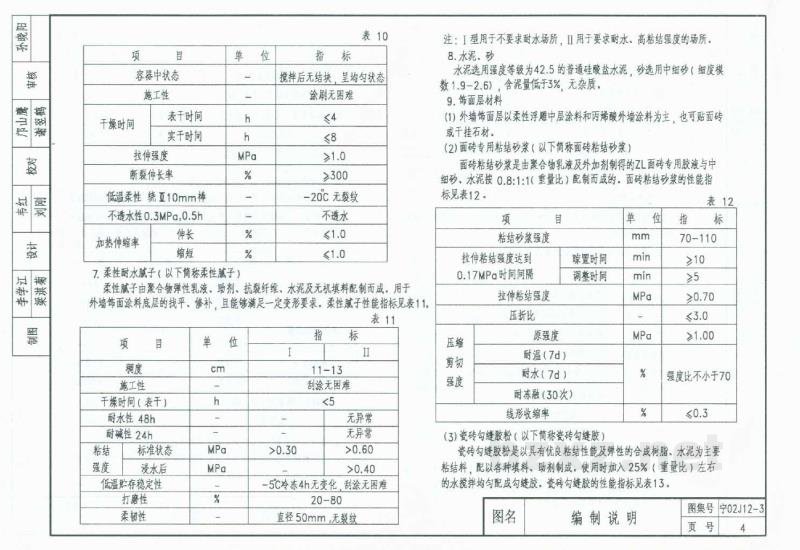

五、材料性能及要求

1.界面剂：混凝土砂浆（分为混凝土基层界面处理砂浆和模塑板界面处理砂浆）
(1)混凝土基层界面处理砂浆（以下简称混凝土界面砂浆）是由混凝土界面剂粉料、中砂和水按配合比配制而成，用于提高聚苯颗粒粗拉与基层的粘结强度。混凝土基层界面砂浆性能指标见表 2。

(2)模塑板界面处理砂浆（以下简称模塑板界面砂浆）是由水泥基胶粉剂、水泥和中细砂混合配料制成，施工时均匀涂刮在模塑板表面上，形成粘结性良好的界面层，以增强模塑板与抹灰层之间的粘结力。模塑板界面砂浆性能指标见表 2。

图名：编制说明 图号：宁02J12-3
页号：1

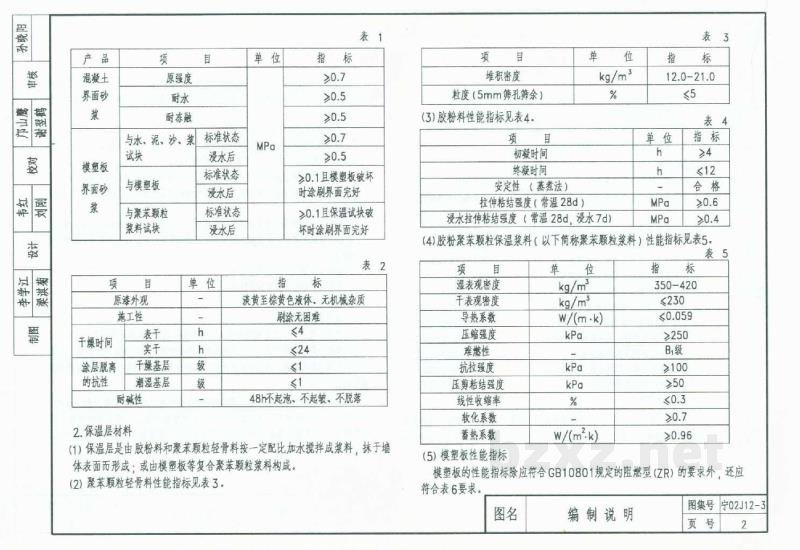

表 1

表 2

(1) 保温层是由胶粉料和聚苯颗粒经等量一定配比，加水搅拌成浆状。

(2) 聚苯颗粒轻骨料性能指标见表3。

表 3

(3) 胶粘剂性能指标见表4。

表 4

(4) 胶粘剂聚苯颗粒保温浆料（以下简称聚苯颗粒浆料）性能指标见表5。

表 5

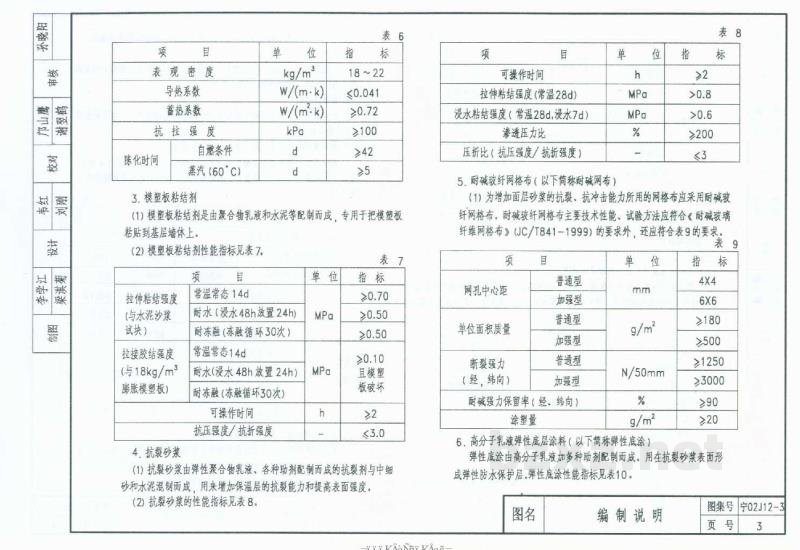

(5) 模塑板性能指标
模塑板的性能指标应符合GB/T 10801规定的阻燃型（B2）的要求，还应符合表6要求。
