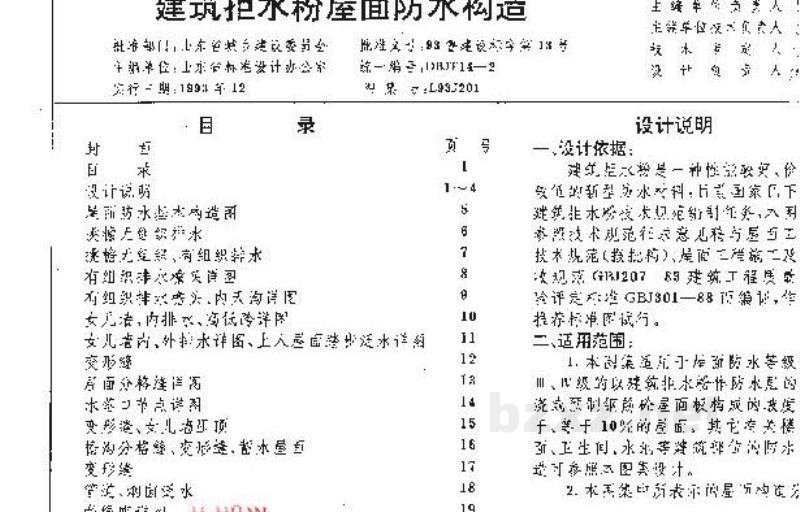

L93J201 建筑拒水粉屋面防水构造

山东省建筑标准设计

建筑拒水粉屋面防水构造

统一编号 DBJT14-2

(推荐标准图)

山东省标准设计办公室出版
1993

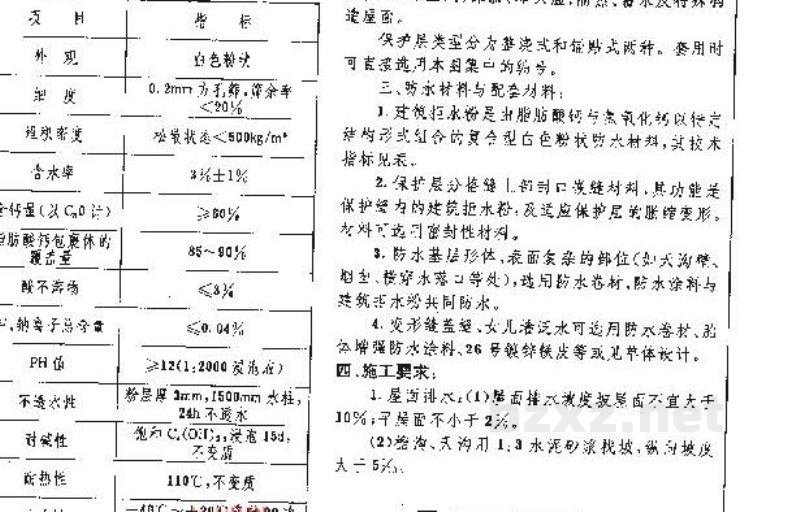

为上人、非上人；保温、非保温；耐热、蓄水及特殊构造屋面。

保护层类型分为整浇式和铺贴式两种。查用时可直接选用本图集中的编号。

三、防水粉料与配套材料：

1. 建筑防水粉是由防腐熟钙与氢氧化钙以特定结构形式结合的复合型白色粉状防水材料，其技术指标见表。
2. 保护层分格缝上部封口做缝材料，其功能是保护墙内的建筑防水粉。反应应保护层的胀缩变形。材料可选用密封性材料。
3. 防水基层形体、表面复杂的部位(如天沟壁、阴角、接脊水落口等处)，选用防水卷材、防水涂料与建筑防水粉共同防水。
4. 变形缝盖盖板、女儿墙泛水可选用防水卷材、弹性增强防水涂料、ZB方镀锌铁皮等或见单体设计。

四、施工要求：

1. 屋面排水：(1)屋面排水坡度坡点不宜大于
   10%，且宜不小于2%。
   (2)檐沟、天沟用1:3水泥砂浆找坡，纵向坡度
   大于5‰。

设计说明 页号：L8J2701-2

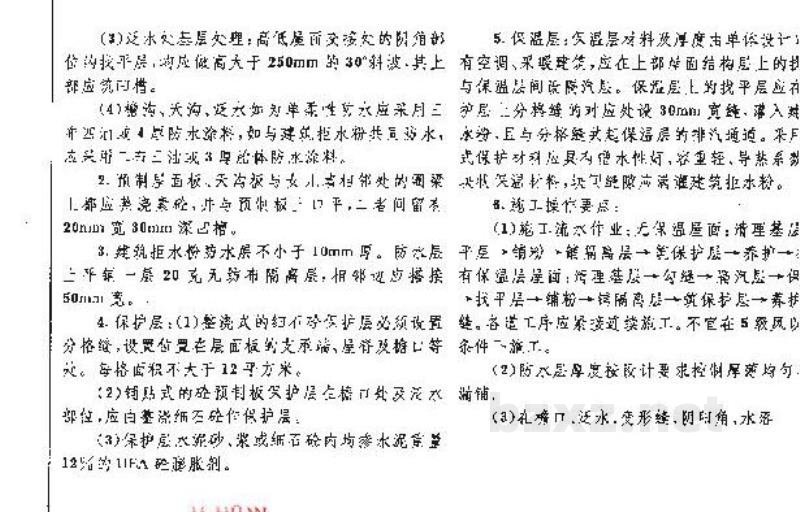

(3) 泛水处理:屋顶层处理;高低屋面交接处的阴角部位的找平层,应做成大于250mm的R°斜坡。其上部设防水槽。

(4)檐沟、天沟、泛水如有经常性积水应采用三布四油或4层防水涂料,如与建筑排水共同防水,应改用二行三油或8号沥青防水卷材。

2. 预制屋面板、天沟板与女儿墙相衔接的圆梁上都应浇混凝土,并与预制板上口平,二者间留20mm宽30mm深凹槽。

3. 建筑防水层厚度不小于10mm厚。防水层上再铺一层20cm左右砾石保护层,相邻边搭接按50mm高。

4. 保护层:(1)整浇式的细石砼保护层必须设置分格缝,设置位置在屋面板的支承端、屋脊及檐口等处。每块面积不大于12平方米。

(2)铺贴式的水泥砂浆保护层在檐口处及泛水部位,应用整浇细石砼作保护带。

(3)保护用水泥砂、浆或细石砼内均掺水泥重量12%的UEA膨胀剂。

5. 保温层:保温材料材质及厚度由单体设计确定。有空调、采暖建筑,应在上部屋面结构层的找平与保温层间设隔汽层。保温层上的找平层应在护面层上分格缝处留30mm宽沟,灌入沥青防水,并与分格缝起保温层的排水通道。采用聚氨酯保温材料,块体缝隙应满灌粘结剂。

6. 施工操作要点:

(1)施工流水作业:无保温屋面:清理基层→平层→铺砂→铺隔离层→做保护层→养护;有保温层屋面:清理基层→找坡→隔汽层→保温→找平层→细石砼→砂浆保护层→养护。冬季工程应受连续施工,不宜在5级风以上条件下施工。

(2)防水层厚度应按设计要求控制厚薄均匀、满铺。

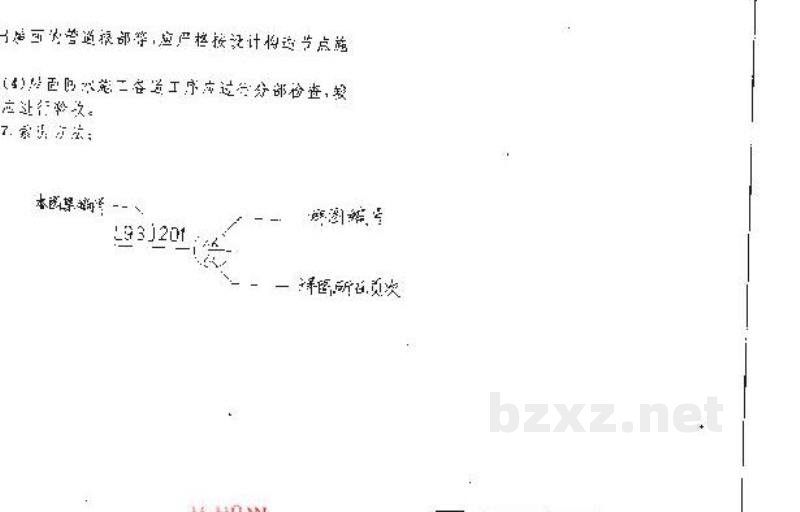

(3)在檐口、泛水、变形缝、阴阳角、水落
