15ZJ611 拉闸门和卷帘门建筑构造图集（中南标）

拉闸门和卷帘门建筑构造

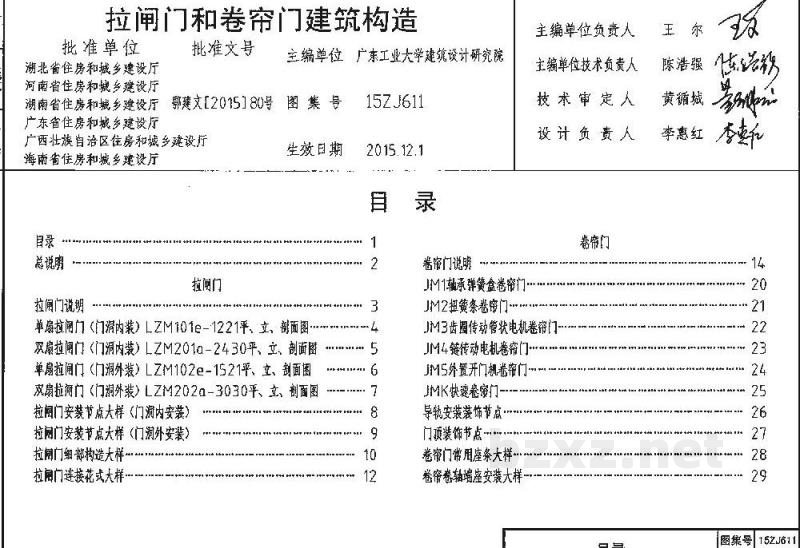

目 录

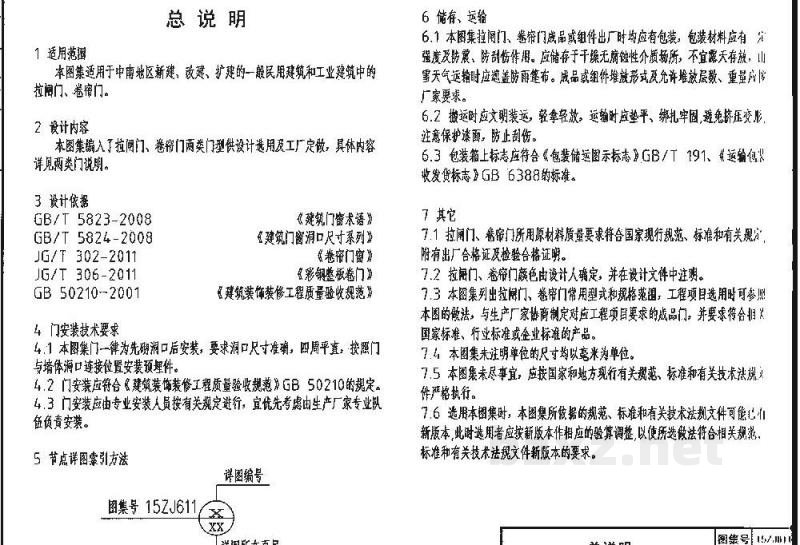

总说明

1 适用范围

本图集适用于中南地区新建、改建、扩建的一般民用建筑和工业建筑中的拉闸门、卷帘门。

2 设计内容

本图集编入了拉闸门、卷帘门两类门窗的设计说明及工厂定做，具体内容详见相关页说明。

3 设计依据

4 门窗安装技术要求

4.1 本图集门一律为先砌洞口后安装，要求洞口尺寸准确，四周平整，按拉门与墙体的洞口位置设置预埋件。

4.2 门窗安装应符合《建筑装饰装修工程质量验收规范》GB 50210的规定。

4.3 门窗安装应由专业安装人员按有关规定进行。宜优先由生产该产品的厂家专业人员负责安装。

5 节点详图索引方法

图集号 15ZJ611
[图片]

6 储存、运输

6.1 本图集拉闸门、卷帘门成品或组件出厂时均应有包装，包装材料应有高强度及防震、防刮伤作用。应储存在干燥无腐蚀性介质场所，不宜露天存放。雨雪天气运输时应遮盖防雨措施。吊点或构件堆放形式及方法应按厂家要求。

6.2 搬运时应文明轻拿、轻放、轻装、卸时也应平直、绑扎牢固、避免挤压变形，注意保护表面，防止刮伤。

6.3 包装箱上标志应符合《包装储运图示标志》GB/T 191、《运输包装收发货标志》GB 6388标准。

7 其它

7.1 拉闸门、卷帘门所用原材料质量要求符合国家现行规范、标准和有关规定，出厂有合格证书及检验合格证证明。

7.2 拉闸门、卷帘门窗颜色由设计人员确定，并在设计文件中标明。

7.3 本图集所列拉闸门、卷帘门窗用型式和规格范围，工程项目选用时可参照本图的做法，与生产厂家协商制定对应工程项目要求的成品门，并要求符合相关国家标准、行业标准或企业标准的产品。

7.4 本图集未注明单位的尺寸均以毫米为单位。

7.5 本图集未尽事宜，应按国家和地方现行有关规范、标准和有关技术法规严格地执行。

7.6 选用本图集时，当本图和国家的规定、标准及有关技术规范文件可能不一致版本。此时使用者应就按与原件相关的条款调整，以便所选规格符合相关国家、标准和有关技术规范文件新版本的要求。

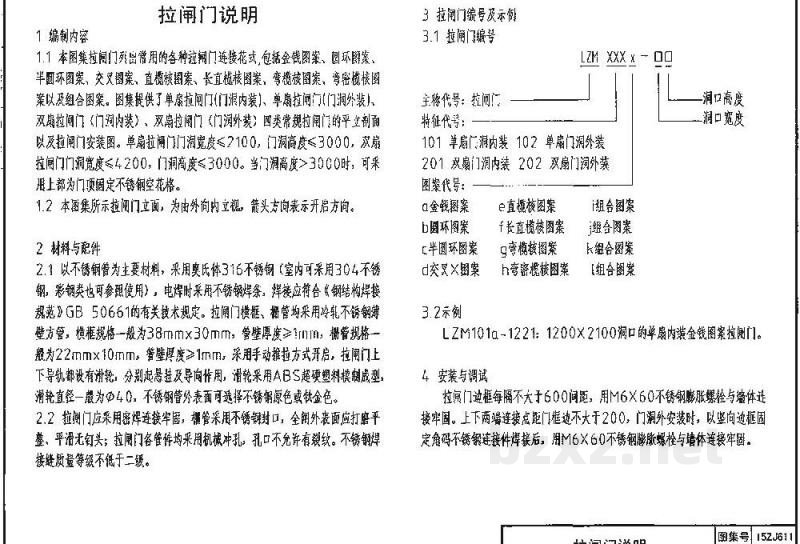

拉闸门说明

1 编制内容

1.1 本图集是拉闸门常用到的各种拉闸门连接花芯，包括金线图案、圆体图案、半圆图案、交叉图案、直棱纹图案、长直棱纹图案、等棱纹图案、密褶棉图案以及组合图案。图案提供了单扇拉闸门（门洞内装）、单扇拉闸门（门洞外装）、双扇拉闸门（门洞内装）及双扇拉闸门（门洞外装）四类常规拉闸门的平立面图以及拉闸门安装图。单扇拉闸门门洞宽度≤2100，门洞高度≤3000；双扇拉闸门门洞宽度≤4200，门洞高度≤3000。当门洞高度＞3000时，可采用上拱为门框固定不锈钢空心花芯。

1.2 本图集所示拉闸门上主，为由外向内主张，箭头方向表示开启方向。

2 材料与配件

2.1 以不锈钢管为主要材料，采用奥氏体316不锈钢（室内可采用304不锈钢，铝制品也可参照使用），电焊时采用不锈钢焊条，焊接应符合《钢结构焊接规范》GB 50661的有关规定及技术要求。拉闸门框架、骨架均采用冷轧不锈钢整型管，横竖规格一般为38mm×30mm，壁厚厚度≥1mm，横骨筋料一般为22mm×10mm，壁厚度为1mm。采用手动推拉方式开启。拉闸门下导轨都设有滑轮，分别起到导及导向作用。滑轮采用ABS硬塑料模扣成型，滑轮直径一般为φ40，不锈钢管外表面可选择不锈钢原色或钛金合。

2.2 拉闸门应采用焊接连接牢固，槽骨采用不锈钢材口，全钢户外表面应打磨平整、平直无毛刺；拉闸门各构件均采用机械冲孔，孔口不允许有裂缝。不焊焊缝接质量等级不低于二级。

3 应用门编号及示例

3.1 拉闸门编号

LZM XXX x - □□

3.2 示例

LZM101a-1221：1200×2100洞口单扇金线装拉闸门。

4 安装与调试

拉闸门框间距不大于600固定，用M6×60不锈钢膨胀螺栓与墙体连接牢固。上下两端连接点距门框边尺寸不大于200；门洞外安装时，应以定位锚定角码不锈钢垫块焊接好后，用M6×60不锈钢膨胀螺栓与墙体连接牢固。
