15ZJ203 种植屋面（中南标图集）

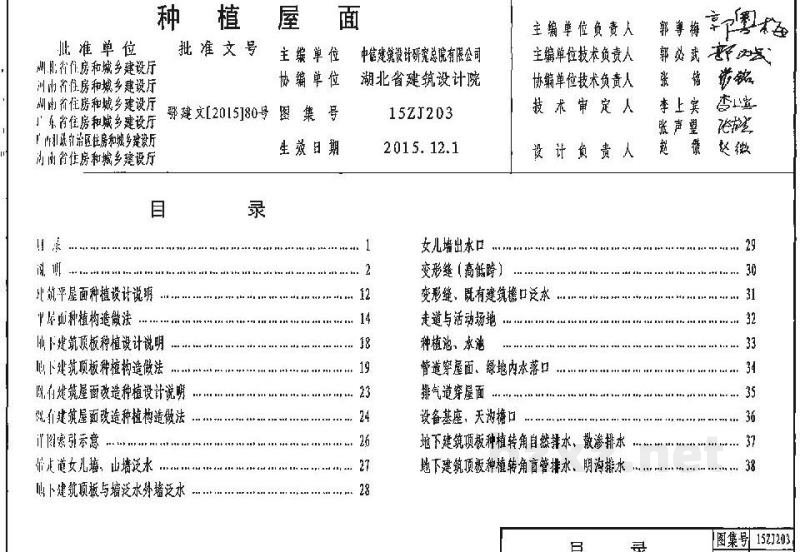

目 录

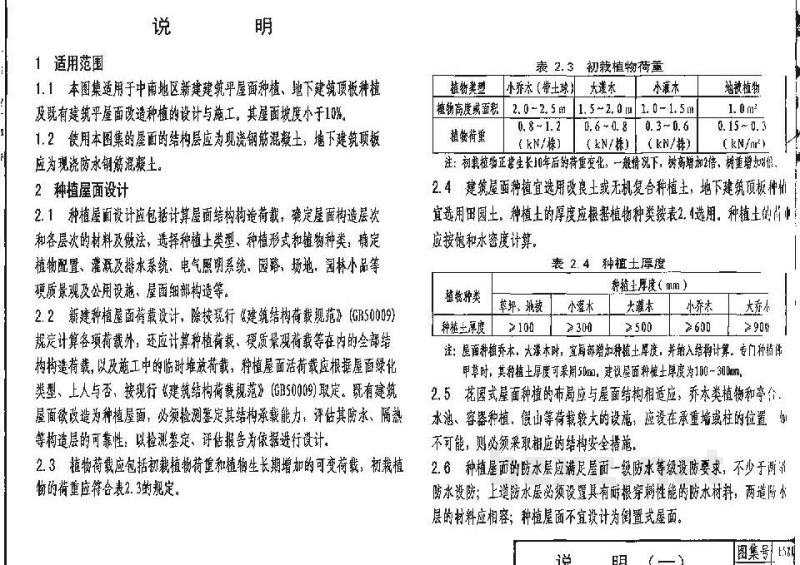

说 明

1 适用范围

1.1 本图集适用于中南部区新建建筑平面屋顶种植、地下建筑顶板种植及既有建筑平面屋顶改造种植的设计与施工。其屋面坡度小于10%。

1.2 使用本图集的屋面结构层应为现浇钢筋混凝土，地下建筑顶板应为现浇防水钢筋混凝土。

2 种植屋面设计

2.1 种植屋面设计应包括计算屋面结构荷载值，确定屋面构造层次和各层次的材料及做法，选择种植土类型、种植形式和植物种类，确定植物配置、灌溉及排水系统、电气照明系统、园路、场地、园林小品等硬质景观及公用设施、屋面加部构造等。

2.2 新建种植屋面荷载设计，除应执行《建筑结构荷载规范》(GB50009)规定计算各项荷载外，还应计算种植荷载、硬质景观荷载等在内的全部结构构造荷载，以及施工中的临时堆放荷载。种植屋面活荷载应根据植物类型、人与车、及现行《建筑结构荷载规范》(GB50009)取定。既有建筑屋面改造为种植屋面，必须检测测定其结构承载能力，评估其防水、隔热等构造层的可靠性，以检测结果、评估报告为依据进行设计。

2.3 植物荷载应包括初栽植物荷量和植物生长期增加的可变荷载，初裁植物的荷重应结合表2.3的规定。

2.4 建筑屋面种植宜选用改良土或无机复合种植土；地下建筑顶板种植宜采用田园土。种植土的厚度应根据植物种类按表2.4选用。种植土的结构应按饱和水密度计算。

2.5 花园式种植的植物的布局应与屋面建筑相适应，乔木类植物和亭、台、水池、容器种植、假山等荷载较大的设施，应设在承重墙或柱的位置；如不可能，则必须采取相应的结构安全措施。

2.6 种植屋面的防水层应满足屋面一级防水等级设防要求，不少于两层防水设防；上道防水层必须设置具有耐植物刺性的防水材料。两道防水层的材料应相容；种植屋面不宜设计为倒置式屋面。

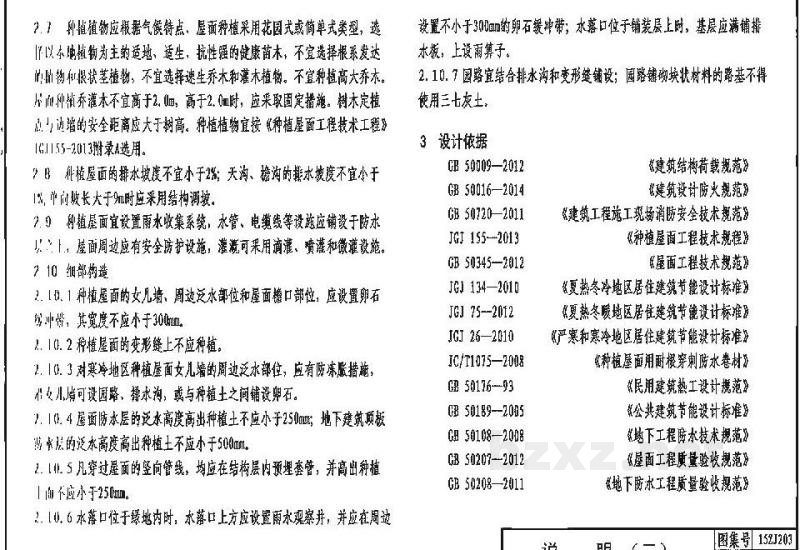

2.7 种植屋面应根据气候特点、屋面种植采用花园式或草坪类型。选用小型植物为主的地被、连生、抗性强的健康苗木。不宜选择根系发达的植物和根茎生长快、易缠绕排水系统木本植物，不宜选高大乔木。

2.8 种植屋面宜设置雨水收集系统，水泵、电缆线等设施应铺设在防水层之下；屋面周边应有安全防护设施，灌溉可采用滴灌、喷灌和微喷设施。

2.10 细部构造

2.10.1 种植屋面的女儿墙、周边泛水部位和屋面洞口部位，应设置卵石分界带，其宽度不应小于30mm。

2.10.2 种植屋面的变形缝上不应种植。

2.10.3 寒冷地区种植屋面女儿墙的顶边泛水部位，应有防冻胀措施。如女儿墙可设圆洞、排水孔，或与种植土之间铺设卵石。

2.10.4 屋面防水层的泛水高度高出种植土上不应小于250mm；地下建筑顶板防水层上的泛水高度高出种植土上不应小于300mm。

2.10.5 凡穿过屋面的管道等，均应在结构层内预埋套管，并高出种植面不应小于250mm。

2.10.6 雨水口位于绿地内时，水落口上方应设置雨水观察井，并在周边设置不小于30mm的卵石装饰带；水落口位于铺装层上时，基层应满铺排水板，上设雨篦子。

2.10.7 因种植结合防水构造和变形缝做法：因植物墙体状材料的胀缩不得使用三七灰土。

3 设计依据

说明（二）
