11CJ27 铝塑共挤节能门窗（参考图集）

　　本图集适用于一般民用建筑（包括工业建筑中生活用房等部分的建筑）、供设计师选用的、以铝塑共挤为门窗型材制作的节能门窗图集。　　该种门窗的特点是利用在多空腔的铝合金内衬的外表面裹覆微泡PVC层形成的复合型材的优势，提高窗框的抗变形力学能力及保温性能等，配以不同玻璃，达到满足不同工程节能需要的门窗。　　本图集包括50、60、80系列的门窗产品，有固定窗、平开窗、内平开下悬窗、推拉窗、平开门、推拉门、连门窗和组合门窗开启形式的门窗选型、技术要点及相关构造详图。同时图集还提供了不同系列门窗对应不同玻璃配置的门窗传热系数、遮阳系数、可见光透过率的选用表，为设计师根据不同工程要求，选择适宜的节能门窗提供方便。

铝塑共挤节能门窗
国家建筑标准设计参考图集

图集号：11CJ27
统一编号：GJCT-041
主编单位：中国建筑标准设计研究院、华南理工大学建筑节能研究中心、山西华鹏新型建筑材料科技研发有限公司
实行日期：2011年4月1日

【人员组成】
主编单位负责人：柔高杯
主编单位技术负责人：华情
技术审定人：降试林酮艺
设计负责人：神呼研
审核：郭景云
校对：薛明生

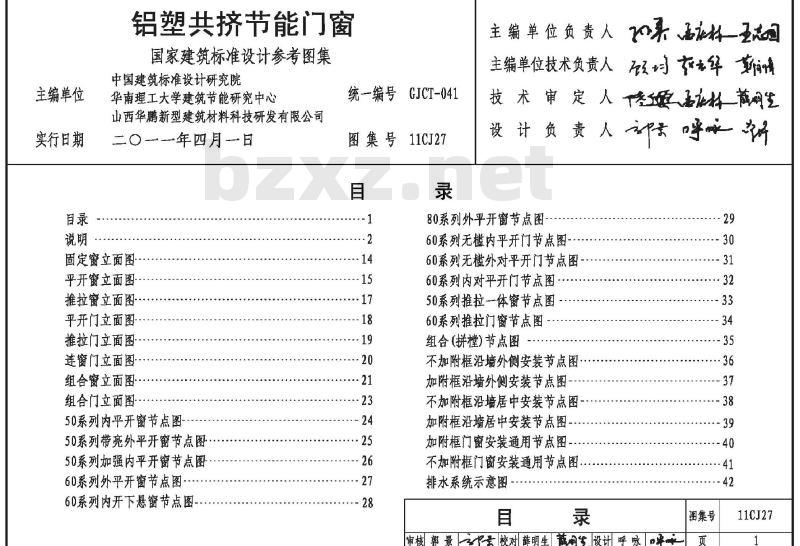

【目录】
- 固定窗立面图 (1)
- 平开窗立面图 (2)
- 推拉窗立面图 (14)
- 平开门立面图 (15)
- 推拉门立面图 (17)
- 连窗门立面图 (18)
- 组合窗立面图 (19)
- 组合门立面图 (20)
- 50系列内平开窗节点图 (21)
- 50系列带亮外平开窗节点图 (23)
- 50系列加强内平开窗节点图 (24)
- 60系列外平开窗节点图 (25)
- 60系列内开下悬窗节点图 (26)
- 80系列外平开窗节点图 (27)
- 60系列无槛内平开门节点图 (28)
- 60系列无槛外对平开门节点图 (29)
- 60系列内对平开门节点图 (30)
- 50系列推拉一体窗节点图 (31)
- 60系列推拉门窗节点图 (32)
- 组合(拼缝)节点图 (33)
- 不加附框沿墙外侧安装节点图 (34)
- 加附框沿墙外侧安装节点图 (35)
- 不加附框沿墙居中安装节点图 (36)
- 加附框沿墙居中安装节点图 (37)
- 加附框门窗安装通用节点图 (38)
- 不加附框门窗安装通用节点图 (39)
- 排水系统示意图 (40)

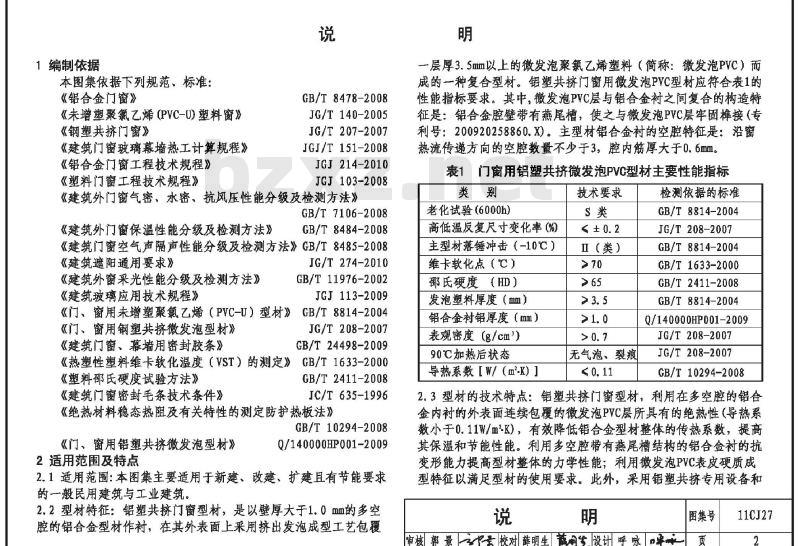

1 编制依据
本图集依据下列规范、标准：
- 《铝合金门窗》 GB/T 8478-2008
- 《未增塑聚氟乙烯（PVC-U）塑料窗》 JG/T 140-2005
- 《钢塑共挤门窗》 JG/T 207-2007
- 《建筑门窗玻璃幕墙热工计算规程》 JGJ/T 151-2008
- 《铝合金门窗工程技术规程》 JGJ 214-2010
- 《塑料门窗工程技术规程》 JGJ 103-2008
- 《建筑外门窗气密、水密、抗风压性能分级及检测方法》 GB/T 7106-2008
- 《建筑外门窗保温性能分级及检测方法》 GB/T 8484-2008
- 《建筑门窗空气声隔声性能分级及检测方法》 GB/T 8485-2008
- 《建筑遮阳通用要求》 JG/T 274-2010
- 《建筑外窗采光性能分级及检测方法》 GB/T 11976-2002
- 《建筑玻璃应用技术规程》 JGJ 113-2009
- 《门、窗用未增塑聚氯乙烯（PVC-U）型材》 GB/T 8814-2004
- 《门、窗用钢塑共挤微发泡型材》 JG/T 208-2007
- 《建筑门窗、幕墙用密封胶条》 GB/T 24498-2009
- 《热塑性塑料维卡软化温度（VST）的测定》 GB/T 1633-2000
- 《塑料邵氏硬度试验方法》 GB/T 2411-2008
- 《建筑门窗密封毛条技术条件》 JC/T 635-1996
- 《绝热材料稳态热阻及有关特性的测定防护热板法》 GB/T 10294-2008
- 《门、窗用铝塑共挤微发泡型材》 Q/140000HP001-2009

2 适用范围及特点
2.1 适用范围：本图集主要适用于新建、改建、扩建且有节能要求的一般民用建筑与工业建筑。

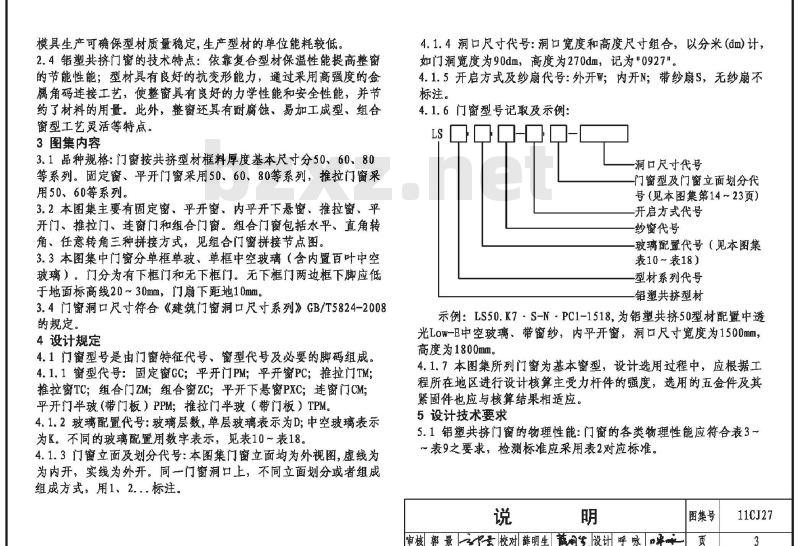

2.2 型材特征：铝塑共挤门窗型材，是以壁厚大于1.0mm的多空腔的铝合金型材作衬，在其外表面上采用挤出发泡成型工艺包覆一层厚3.5mm以上的微发泡聚氟乙烯塑料（简称：微发泡PVC）而成的一种复合型材。铝塑共挤门窗用微发泡PVC型材应符合表1的性能指标要求。其中，微发泡PVC层与铝合金衬之间复合的构造特征是：铝合金腔壁带有燕尾槽，使之与微发泡PVC层牢固咬合（专利号：200920258860.X）。主型材铝合金衬的空腔特征是：沿窗热流传递方向的空腔数量不少于3，腔内筋厚大于0.6mm。

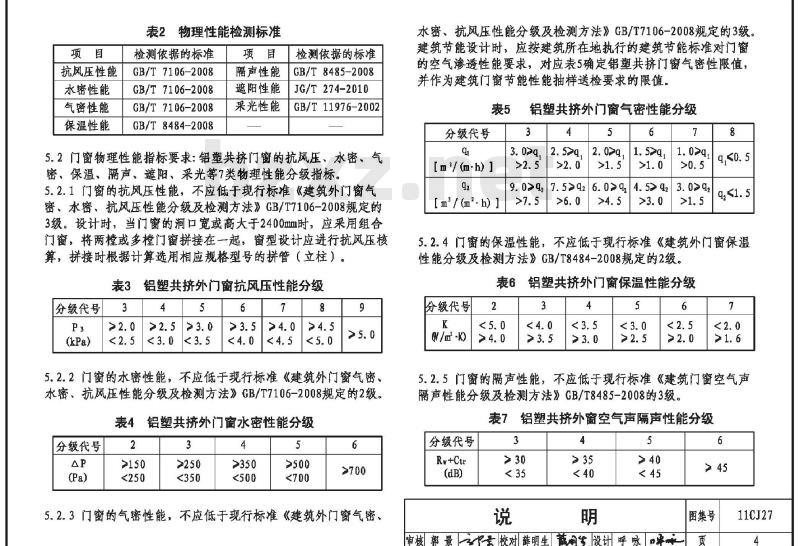

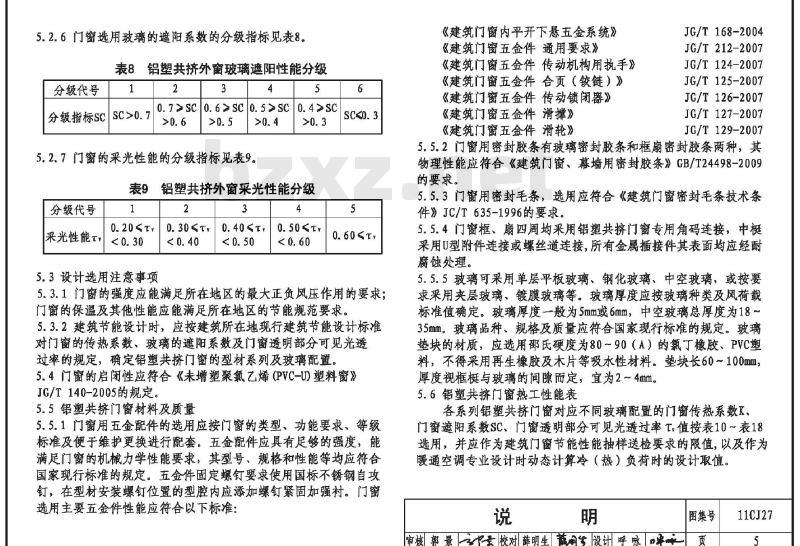

表1 门窗用铝塑共挤微发泡PVC型材主要性能指标
- 老化试验（6000h）：检测依据 GB/T 8814-2004
- 高低温反复尺寸变化率（%）：技术要求 ≤±0.2，检测依据 JG/T 207-2007
- 主型材落锤冲击（-10℃）：检测依据 GB/T 8814-2004
- 维卡软化点（℃）：技术要求 >70，检测依据 GB/T 1633-2000
- 邵氏硬度（HS）：技术要求 >65，检测依据 GB/T 2411-2008
- 发泡塑料厚度（mm）：技术要求 >3.5，检测依据 JG/T 208-2007
- 铝合金衬铝厚度（mm）：技术要求 >1.0，检测依据 GB/T 881
