L94G801 混凝土结构预埋件

混凝土结构预埋件
DGJ14-3

图集号：L94G801

1 9 9 9

混凝土结构预埋件

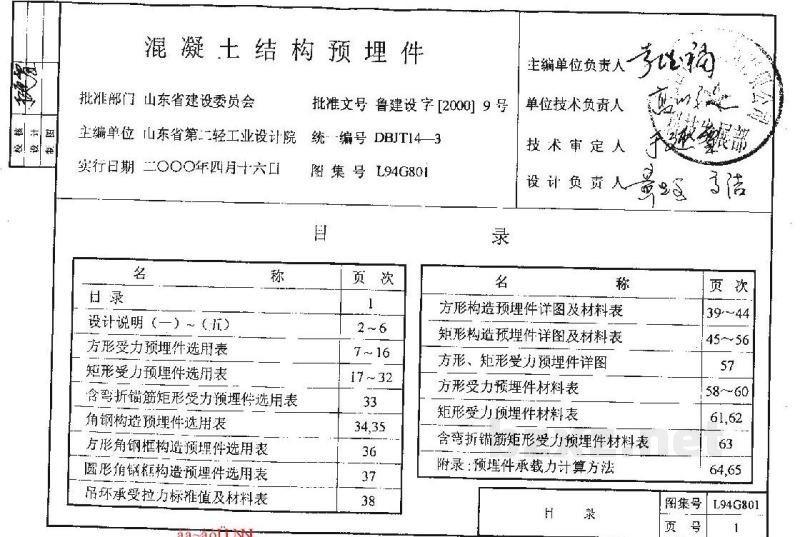

目 录

aa-aoiNQ

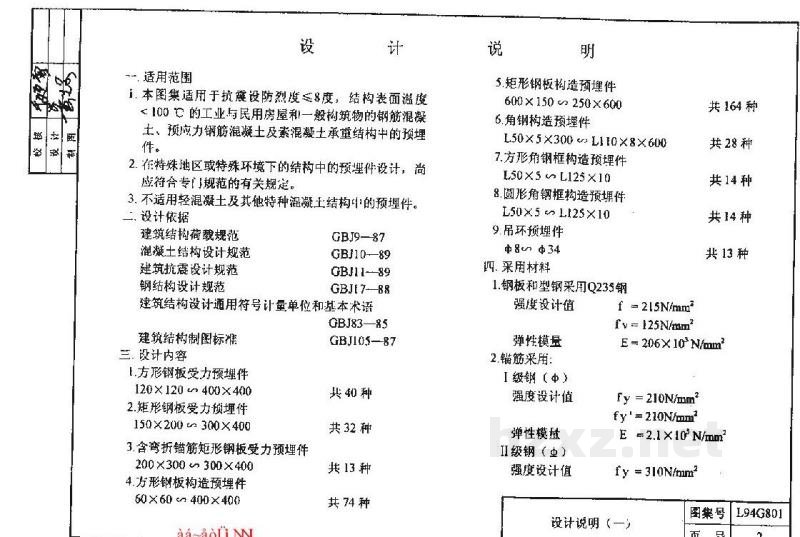

设 计 说 明

一. 适用范围

1. 本图集适用于抗震设防烈度≤8度，结构表面温度＜100℃的工业与民用房屋和一般构筑物的钢筋混凝土、预应力钢筋混凝土及素混凝土承重结构中的预埋件。
2. 在特殊地区或特殊环境下的结构中的预埋件设计，尚应符合专门规范的有关规定。
3. 不适用于轻混凝土及其他特种混凝土结构中的预埋件。

二. 设计依据

• 建筑结构荷载规范 GBJ9—87
• 混凝土结构设计规范 GBJ10—89
• 建筑抗震设计规范 GBJ11—89
• 钢结构设计定额 GBJ17—88
• 建筑结构制图通用符号计量单位和基本术语 GB183—85
• 建筑结构设计标准 GBJ105—87

三. 设计内容

1. 方形钢板受力预埋件
   120×120 ~ 400×400    共40种
2. 矩形钢板受力预埋件
   150×200 ~ 300×400    共32种
3. 全弯折筋矩形钢板受力预埋件
   200×300 ~ 300×400    共13种
4. 方形钢板构造预埋件
   60×60 ~ 400×400    共74种

5. 矩形钢板构造预埋件
   600×150 ~ 250×600    共164种
6. 角钢构造预埋件
   L50×5×300 ~ L110×8×600    共28种
7. 方形角钢锚板预埋件
   L50×5×~ L125×10    共14种
8. 圆形角钢锚板构造预埋件
   L50×5× ~ L125×10    共14种
9. 吊环预埋件
   φ8~φ34    共13种

四. 采用材料

1. 钢板和型钢均采用Q235钢

   强度设计值	f = 215N/mm² f' = 125N/mm²
   弹性模量	E = 2.06×10⁵ N/mm²

2. 锚筋采用： I级钢（φ）


   强度设计值	f_y = 210N/mm² f'_y = 110N/mm²
   弹性模量	E_s = 2.1×10⁵ N/mm²

   II级钢（φ）


   强度设计值

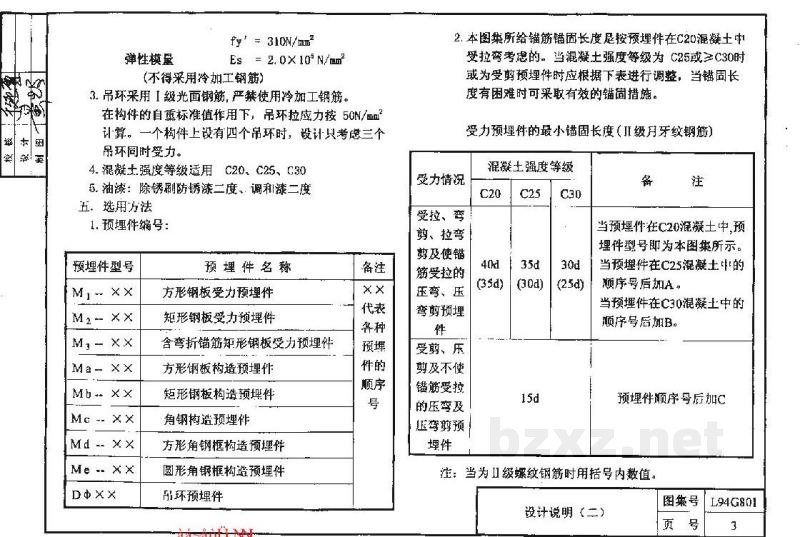

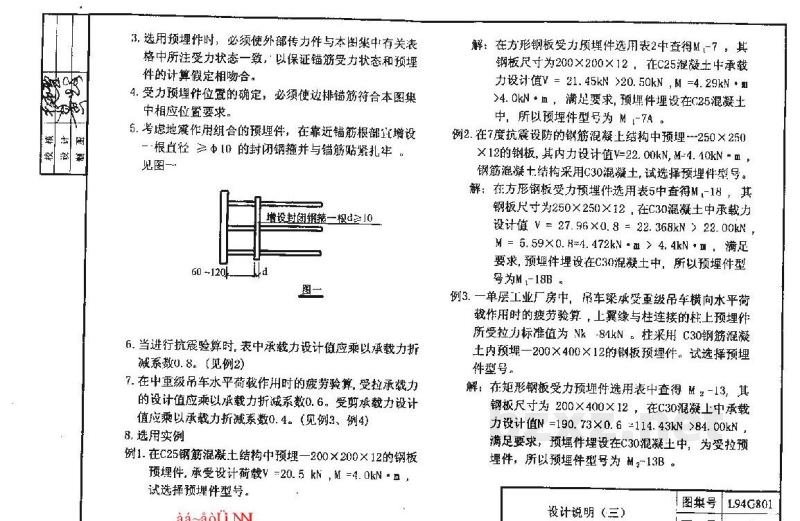

   f_y = 310N/mm²
