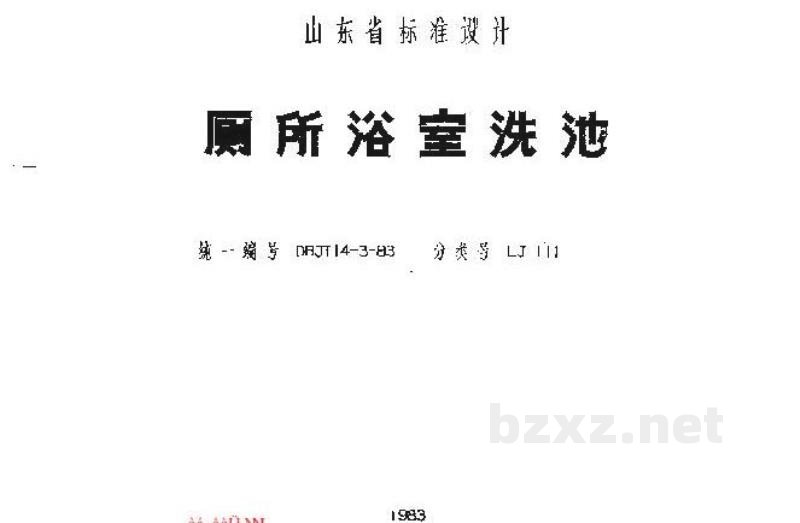

LJ111 厕所浴室洗池

山东省标准设计

厕所浴室洗池

标准编号：DB37/T 14-3-83
批准部门：山东省基本建设委员会
批准文号：（1983）鲁建字第442号
主编单位：山东省建筑设计研究院
批准日期：1983年
实行日期：1983年11月11日

主编单位负责人：[签名模糊，无法识别]
单位技术负责人：[签名模糊，无法识别]
设计负责人：[签名模糊，无法识别]

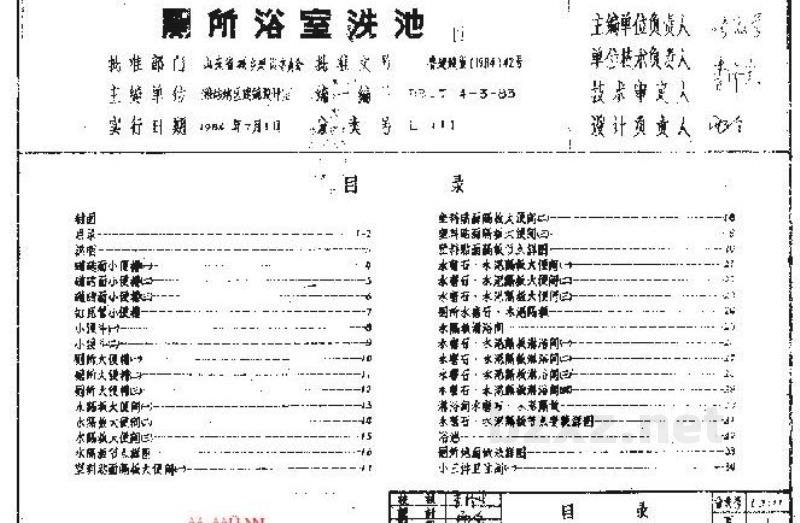

目 录
1 总则
2 小三件卫生间
3 大三排卫生间
4 淋浴间
5 节点大样及构造做法
6 附图索引

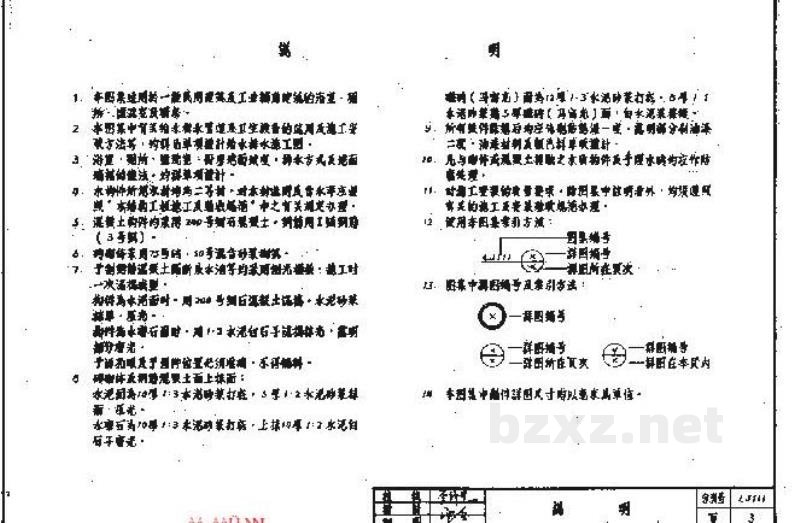

1 总则
1.0.1 本标准适用于山东省内一般民用建筑中厕所、浴室及洗池的设计。
1.0.2 设计应符合国家现行有关卫生规范及防水工程规范的要求。
1.0.3 卫生间的平面布置应满足使用功能，管道布置应合理，便于检修。
1.0.4 地面坡度一般不小于2%，坡向地漏；墙面应贴瓷砖或做防水抹面，高度一般不低于1.8米，淋浴区墙面防水高度应不低于1.8米（建议做满高）。
1.0.5 所有卫生洁具、五金配件及管道材料的质量应符合国家现行标准规定。
1.0.6 排水管道坡度、管径及连接方式应依据排水规范确定，确保排水通畅。

2 小三件卫生间
2.1 平面布置
小三件卫生间通常包含坐便器、洗脸盆和浴盆（或淋浴区）。平面尺寸应根据洁具尺寸及活动空间需求确定。
2.2 节点构造
(1) 地面防水层：宜采用聚合物水泥防水涂料或聚氨酯防水涂料，上翻墙面高度不小于300mm。
(2) 地漏安装：应低于地面完成面5-10mm，确保排水顺畅。

3 大三排卫生间
3.1 平面布置
大三排卫生间包含坐便器、洗脸盆、淋浴区（或浴盆）及其他辅助设施。空间较为宽敞，需合理规划干湿分区。
3.2 淋浴区构造
淋浴区地面应设置挡水条或玻璃隔断，地面排水坡度应适当加大，防止积水。

4 淋浴间
4.1 平面布置
独立淋浴间应保证足够的活动空间，门扇开启方向应向外或向内不影响使用。
4.2 防水与排水
淋浴间地面防水应满铺，墙面防水高度建议至顶或不低于1.8米。排水坡度应清晰明确。

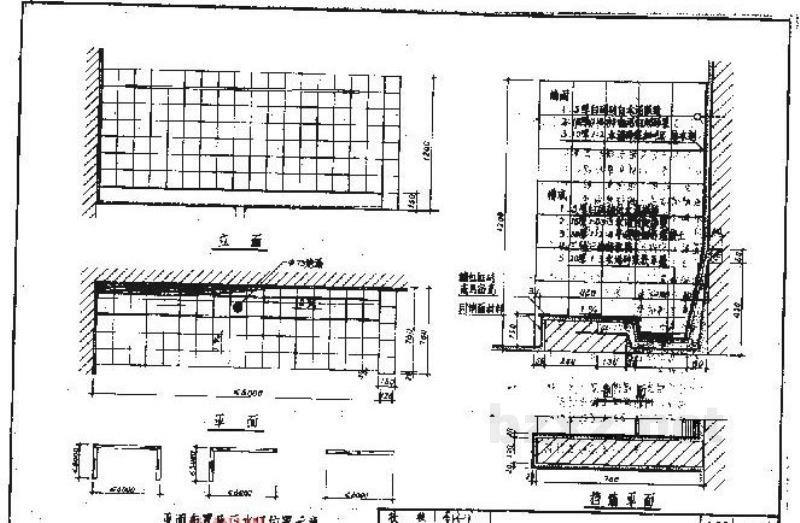

5 节点大样及构造做法
5.1 墙地面瓷砖铺贴
(1) 基层处理：墙面抹灰层应平整、牢固，无空鼓。
(2) 瓷砖铺贴：应采用水泥砂浆或专用粘结剂铺贴，勾缝应严密。
(3) 阴阳角处理：阳角应磨边或做圆角处理，阴角应顺直。
5.2 洁具安装
(1) 坐便器：安装应牢固，接口应密封良好，防止渗漏。
(2) 洗脸盆：台下盆或台上盆安装应平稳，下水口连接应严密。
(3) 浴盆/淋浴底盘：安装前应检查防水层完整性，接口应做好防水处理。
5.3 管道安装
(1) 给水管道：应采用镀锌钢管、PPR管或不锈钢管，接口应牢固。
(2) 排水管道：应采用PVC-U管或铸铁管，接口应密封，坡度符合规范要求。

6 附图索引
图1 小三件卫生间平面示意图
图2 大三排卫生间平面示意图
图3 淋浴间节点大样图
图4 地面防水及排水构造图
图5 墙面瓷砖铺贴节点图
图6 洁具安装节点图
