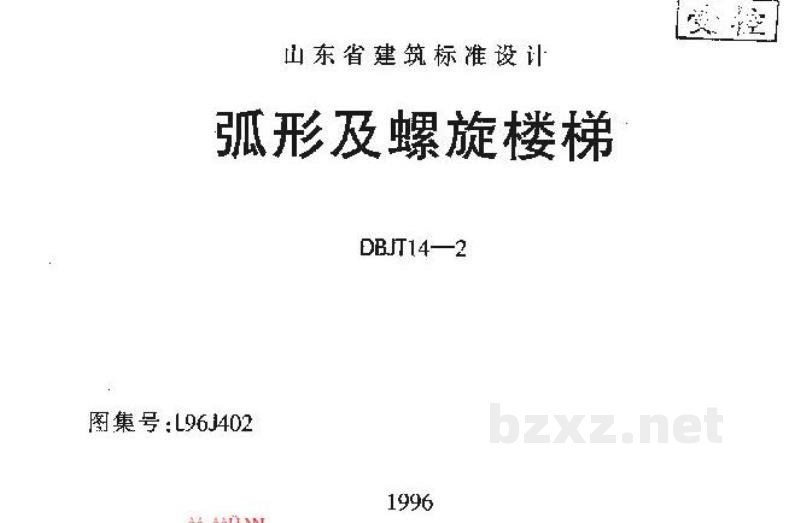

L96J402 弧形及螺旋楼梯

山东省建筑标准设计

弧形及螺旋楼梯

DBJT14—2

图集号：L96J402

1996

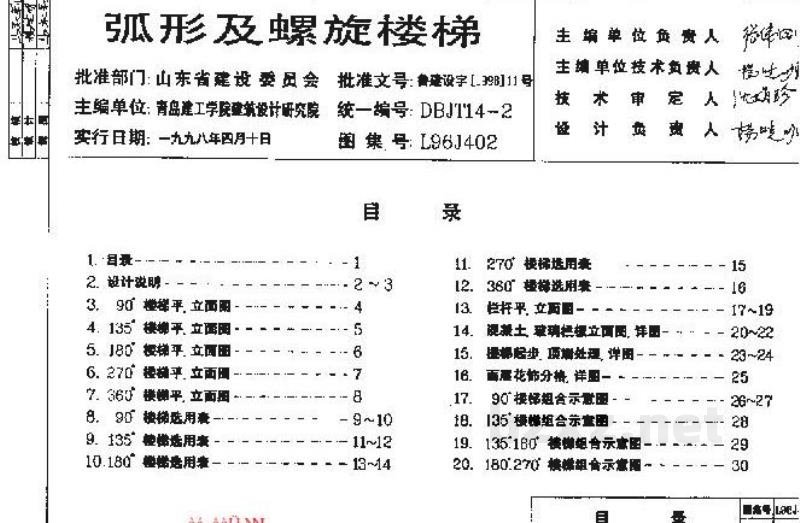

目 录

目录 图号：196J
页码：1

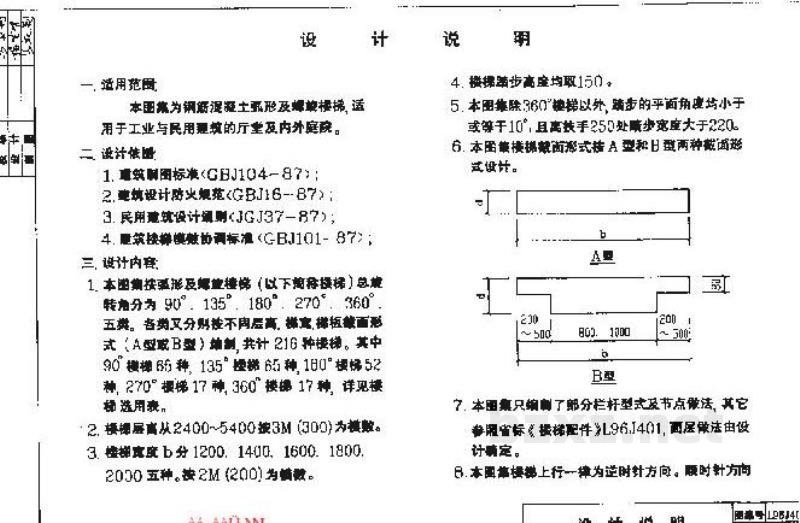

设计说明

一、适用范围

本图集为钢筋混凝土弧形及螺旋楼梯，适用于工业与民用建筑的厅堂及内外庭院。

二、设计依据

1. 建筑制图标准《GBJ104-87》；
2. 建筑设计防火规范（GBJ16—87）；
3. 民用建筑设计通则 JGJ37-87；
4. 混凝土结构工程施工及验收规范《GB50204-92》。

三、设计内容

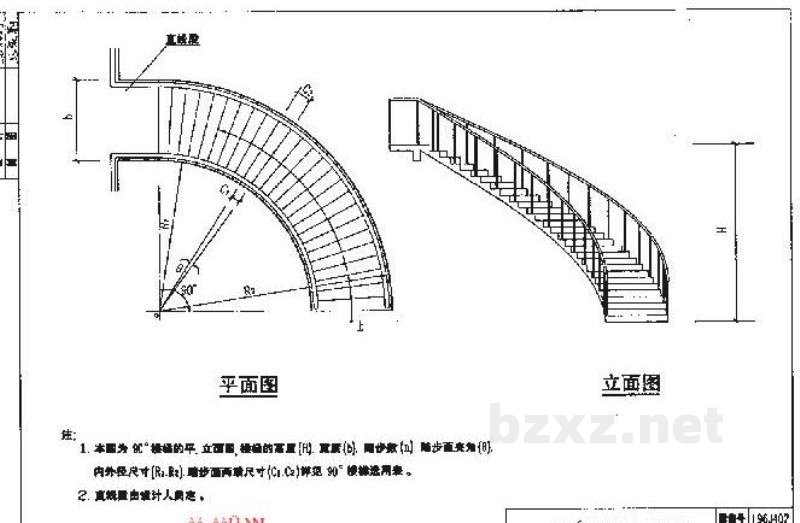

1. 本图集按弧形与螺旋楼梯（以下简称楼梯）及旋转角分为 $90^\circ$，$135^\circ$，$180^\circ$，$270^\circ$，$360^\circ$ 五类。各类又分别按不同层高、梯宽、梯板截面形式（A型或B型）编制，共计24种楼梯。其中 $90^\circ$ 楼梯5种，$135^\circ$ 楼梯8种，$180^\circ$ 楼梯6种，$270^\circ$ 楼梯5种。
2. 楼梯层高从2400-5400按3M（300）为模数。
3. 楼梯宽度b分1200、1400、1600、1800、2000五种，按2M（200）为模数。

4. 楼梯踏步高度均取150。
5. 本图集除$360^\circ$楼梯以外，踏步的平面角度均小于或等于$10^\circ$，且高扶手250处踏步宽度大于220。

[图片]

A型

[图片]

B型

7. 本图集只编制了部分栏杆型式及节点做法，其它参照省标《楼梯配件》J96J401，而面层法由设计确定。

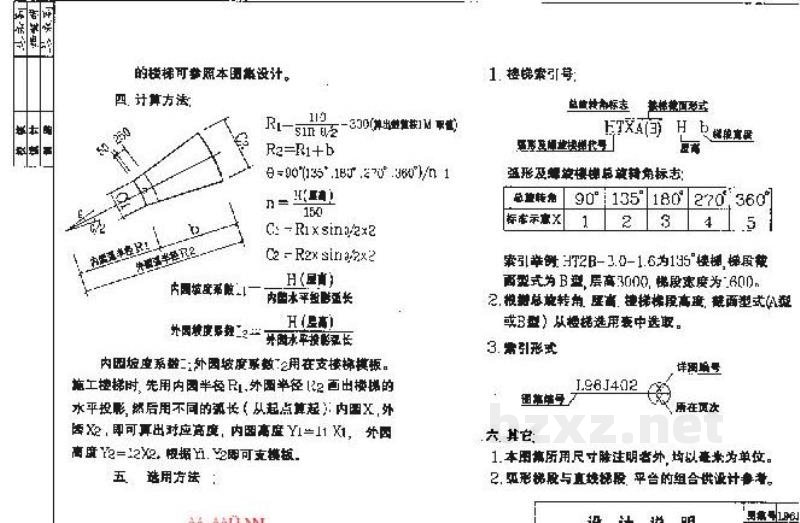

8. 本图集中上行一律为逆时针方向。顺时针方向
