中南地区建筑标准设计

结构图集

ZHONGNAN DIQU JIANZHU BIAOZHUN SHEJI 2

• 无筋扩展基础和扩展基础 03ZG204
• 钢筋混凝土平板 03ZG301
• 钢筋混凝土过梁 03ZG313
• 预应力混凝土空心板 03ZG401

中南地区建筑标准设计协作组办公室 编
湖北科学技术出版社

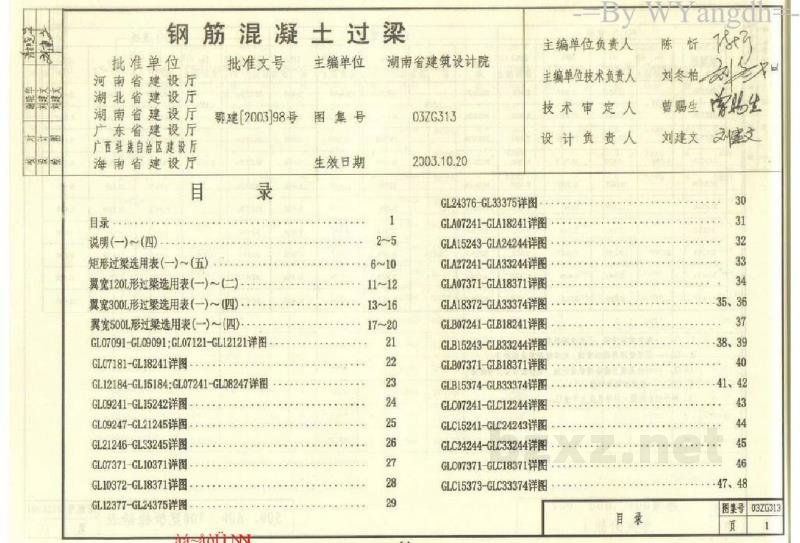

钢筋混凝土过梁

目录

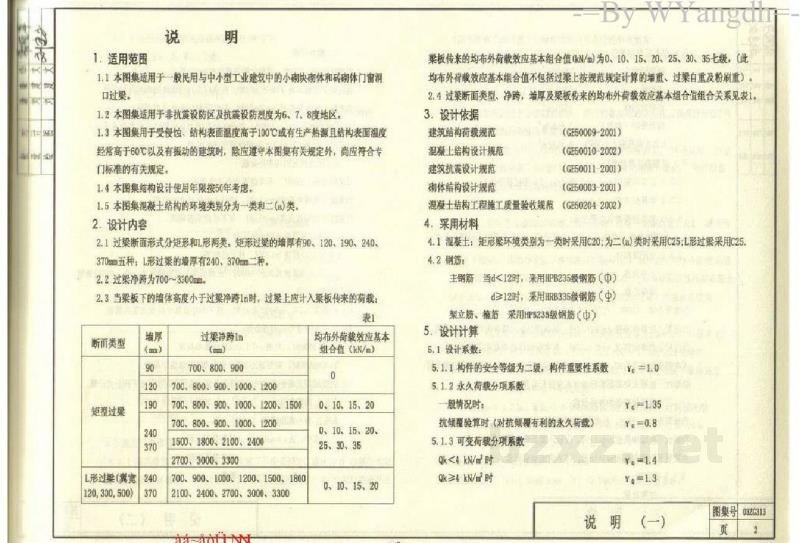

说 明

1. 适用范围

1.1 本图集适用于一般民用与中小型工业建筑中的小砌块墙体和砌体门窗洞口过梁。

1.2 本图集适用于非抗震设防区及抗震设防烈度为6、7、8度地区。

1.3 本图集用于受静力、结构表面温度低于100℃或有生产热辐射且构件表面温度经常高于50℃以及有振动的建筑时，除应遵守本图集有关规定外，尚应符合各种标准的有关规定。

1.4 本图集砌体设计使用年限按65年考虑。

1.5 本图集混凝土结构的环境类别分为一般和二(a)类。

2. 设计内容

2.1 过梁新矩形形式分整式和折两类。矩形过梁的截面有90、120、190、240、370mm五种；L形过梁的截高有285、370两种。

2.2 过梁跨度为100～3000mm。

2.3 当支座下的墙体高度小于过梁净跨时，该梁上应计入要传来的荷载。

要按均布的外荷载效应基本组合值(kN/m)为0、10、15、20、25、30、35设计。(此
均为外荷效应基本组合值包括过梁自重: 按规范规定计算的恒载、活重及其系数)

2.4 过梁断面是矩形，净跨，墙厚及要传来的均布外荷载效应基本组合值的关系见表1。

3. 设计依据

4. 采用材料

4.1 混凝土: 在环境类别为a一类时采用C20; 二(a)类时采用C25; L形梁采用C25。

4.2 钢筋:

主筋当 ln≤1297时, 采用HPB235级钢筋 (I)

ln≥1297时, 采用HRB335级钢筋 (II)

架立、箍筋、插脚采用HPB235级钢筋 (I)

5. 设计计算

5.1 设计参数:

5.1.1 构件的安全等级为二级，构件重要性系数 γ_0=1.0

5.1.2 永久荷载分项系数

按有利时: &gamma_G = 1.35

抗震验算时(对抗振有利的永久荷载): &gamma_G = 0.8

5.1.3 可变荷载分项系数:

q_k<1 kN/m²时 &gamma_Q = 1.4

q_k≥1 kN/m²时 &gamma_Q = 1.3

说 明 (一)
