12ZG003 多层和高层混凝土房屋结构抗震构造（中南标图集）

多层和高层混凝土房屋结构抗震构造

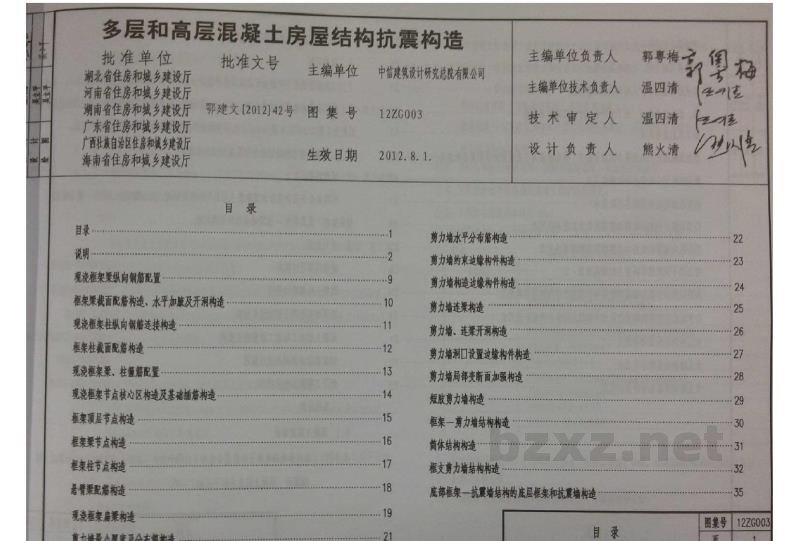

目 录

现浇梁板构造............................................................37

砌体填充墙与梁、柱的连接和锚固........................................38

填充墙构造柱、女儿墙构造配筋图构造......................................39

梁、板后浇带构造，地下室地坪水平施工缝抗水构造.........................40

地下室后浇带构造..........................................................41

框架梁纵向受力钢筋最小配筋百分率、超抗震等级安全措施的面积最小时配置率......42

超抗震要求安全全量级的配筋选用表........................................43

超震区加强区位置等的体积配箍率..........................................45

矩形截面纵向钢筋的配筋和箍筋的体积配箍率选用表.........................46

圆柱纵向钢筋的配筋和箍筋的体积配箍率选用表............................55

剪力墙不同配筋率的墙体配箍图选用表.....................................58

构造边缘构件纵向钢筋的配筋率和箍筋的体积配箍率选用表.................59

抗震边缘构件纵向钢筋的配筋率和箍筋的体积配箍率选用表...............64

女儿墙构造柱选各表......................................................71

女儿墙构造柱配筋图选用表..............................................72

女儿墙墙体填充墙构造选用表............................................73

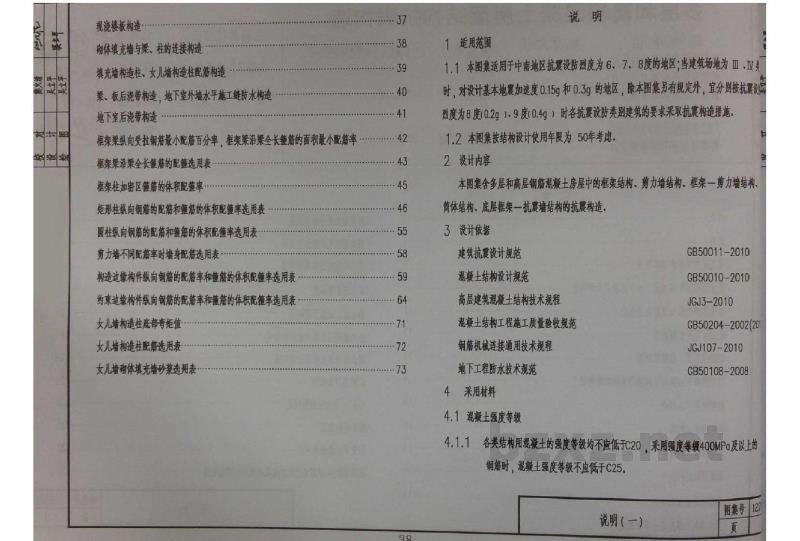

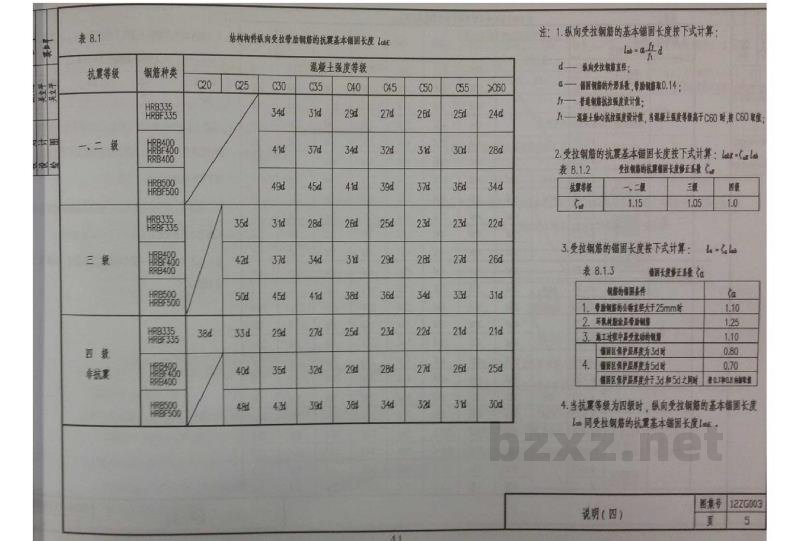

说 明

1. 适用范围

1.1 本图集适用于中地震区抗震设防烈度为6、7、8度的地区，当建筑类别为Ⅲ、Ⅳ类时，对设计基本地震加速度0.15g和0.3g的地区，除本图集中有规定外，宜分别按抗震设防烈度为8(0.2g)、9或0.4g时对各类建筑采取相应的要求采取的震构造措施。

1.2 本图集梁板结构设计使用年限为50年考虑。

2. 设计内容

本图集中多层和高层钢筋混凝土房屋中的框架结构、剪力墙结构、框架-剪力墙结构、筒体结构、底层框架-抗震墙结构的配筋构造。

3. 设计依据

4. 采用材料

4.1 混凝土强度等级

4.1.1 各类构件及基础混凝土的强度等级均不应低于C20，采用强度等级400MPa及以上的钢筋时，混凝土强度等级不应低于C25。

图集号

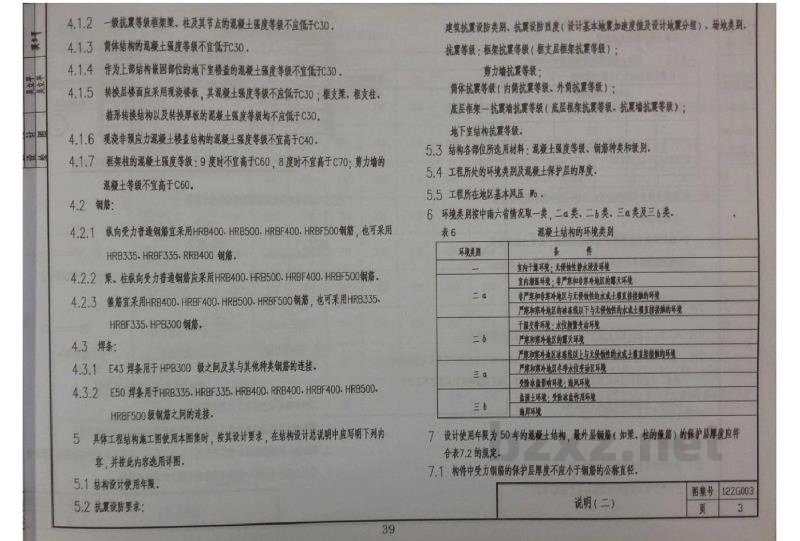

4.1.2 一般抗震等级框架梁、柱及其实点的混凝土强度等级不应低于C30。

4.1.3 筒体结构的混凝土强度等级不宜低于C35。

4.1.4 作为上部结构竖向部位的地下室地下的混凝土强度等级不宜低于C30。

4.1.5 转换梁和框架采用现浇楼板时，其混凝土强度等级不宜低于C30；框支梁、框支柱、筒体等转换构件以及转换板处的混凝土强度等级均不应小于C30。

4.1.6 底商非抗力墙或上楼层的混凝土强度等级不宜低于C40。

4.1.7 框架结构的混凝土强度等级：9度时不宜高于C80，8度时不宜高于C70；剪力墙的混凝土强度等级不宜高于C60。

4.2 钢筋

4.2.1 纵向受力普通钢筋混凝土宜采用HRB400、HRB500、HRB400E、HRB500E钢筋，也可采用HRB335、HRBF335、RRB400 钢筋。

4.2.2 梁、柱纵向受力普通钢筋混凝土宜采用HRB400、HRB500、HRB400E、HRB500E钢筋，也可采用HRB335、HRBF335、RRB400 钢筋。

4.2.3 箍筋宜采用HRB400、HRB400E、HRB500、HRB500E钢筋，也可采用HPB335、HRFB335、HRBF335、RRB400 钢筋。

4.3 焊条

4.3.1 E43型焊条用于：HRB335级之钢及其与其它种类钢筋的连接。

4.3.2 E50型焊条用于：HRB335、HRBF335、RRB400、RRB460E、HRFB400、HRB500、HRBF500E级钢筋之间的连接。

5 混凝土结构耐久性要求

具体工程结构施工应使用本规范时，按其设计要求，在结构设计说明中应写明下列内容，并应在内注明适用部位：

5.1 设计使用年限。

5.2 抗震设防要求：

剪力墙抗震等级：

筒体结构抗震等级（内筒抗震等级、外筒抗震等级）；

底部加强区-长周期高烈度区（底商框架抗震等级，抗震墙抗震等级）。

地下室抗震设防要求。

5.3 结构中各部位所用材料：混凝土强度等级、钢筋种类和级别。

5.4 工程所处环境类别及混凝土保护层的厚度。

5.5 工程所在地区基本风速 W₀。

6 环境类别划分中六类情况只取一类，二a类、二b类、三a类或三b类。表6

混凝土结构的环境类别

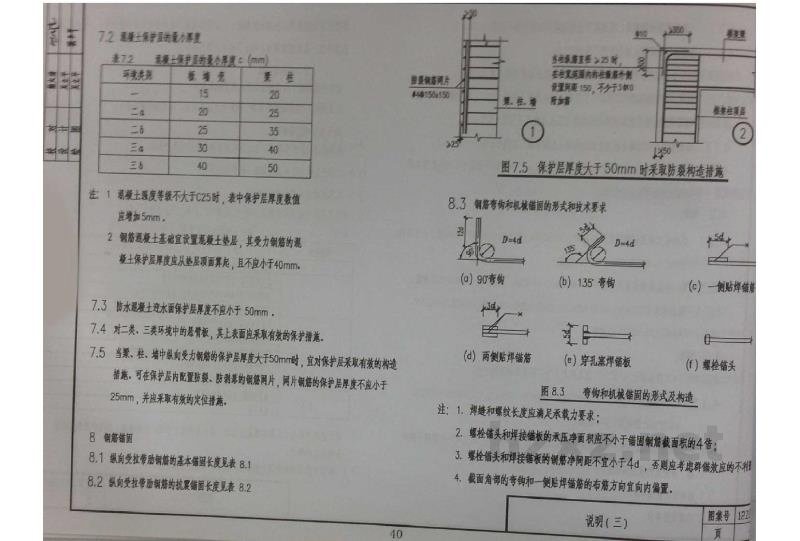

7 设计使用年限为50年的混凝土结构，其外露钢筋（如梁、柱的箍筋）的保护层厚度应符合表7.2的规定。

7.1 构件中受力钢筋的保护层厚度不应小于钢筋公称直径。
