宁02J6-2 室内装饰木门

室内装饰木门

目 录

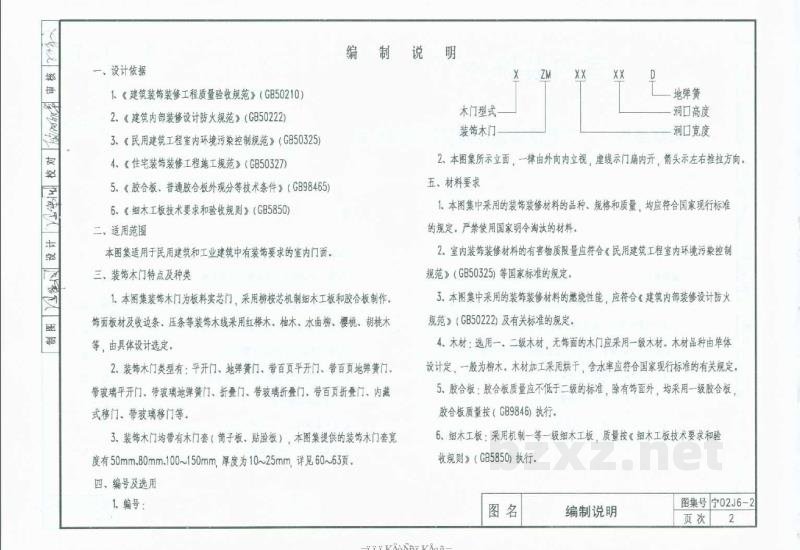

编 制 说 明

一、设计依据

1. 《建筑装饰装修工程质量验收规范》（GB50210）
2. 《建筑内部装修设计防火规范》（GB50222）
3. 《民用建筑工程室内环境污染控制规范》（GB50325）
4. 《住宅装饰装修工程施工规范》（GB50327）
5. 胶合板、普通胶合板外观分级技术条件》（GB98465）
6. 细木工板技术要求与验收规则》（GB5850）

二、适用范围

本图集适用于民用建筑和工业建筑中有装饰要求的室内门窗。

三、装修木门特点及种类

1. 本图集装饰木门为较软类实木，采用榫栓芯板机制木工胶合板或钢制件。饰面板材质及连接条、压条等装饰木线条采用红榉木、柚木、水曲柳、樱桃、胡桃木等，由具体设计选定。
2. 装修木门类型有：平开门、地弹平门、单百页开启门、带百页地弹簧门。带玻璃平开门、带玻璃地弹门、计量门、带玻璃折叠门、带百页双套内、内藏式移门、带玻璃移门等。
3. 装修木门均备有木门套（筒子板、踢脸板）。本图集提供的装饰门木套宽度为50mm,80mm,100~150mm，厚度为10~25mm。详见60-63页。

四、编号及选用

1. 编号：
2. 本图集所示立面，一律由外向内立视。虚线为门扇开启，需表示左右推拉方向。

五、材料要求

1. 本图集中采用的装饰装修材料的品种、规格和质量，均应符合国家现行标准的规定。严禁使用国家明令淘汰的材料。
2. 室内装饰装修材料的有害物质限量应符合《民用建筑工程室内环境污染控制规范》（GB50325）等国家标准的限定。
3. 本图集中采用的装饰装修材料的燃烧性能，应符合《建筑内部装修设计防火规范》（GB50222）及有关标准的规定。
4. 木材：选用一、二级木材。无饰面的木门应采用一级木材。木材品种由具体设计认定，一般为柚木。木材加工严禁用烘干。含水率应符合国家现行标准的有关规定。
5. 胶合板：按含胶量应不低于二级的标准。除有特别外，均采用一级胶合板，胶合板质量按《GB9846》执行。
6. 细木工板：采用机制一等级细木工板。质量按《细木工板技术要求与验收规则》（GB5850）执行。

X    ZM    XX    XX    D
木门型式                                地弹
装饰木门                                洞口高度
                               洞口宽度

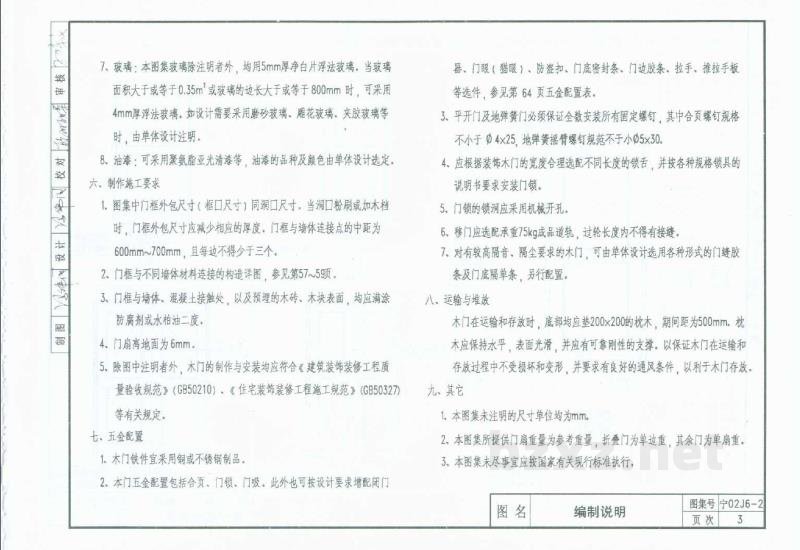

7. 玻璃：本图集装玻璃注明者外,均用5mm厚白浮法浮法玻璃。当玻璃面积大于或等于0.35m²或玻璃的边长大于或等于800mm时，可采用4mm厚浮法玻璃，如设计需要采用磨砂玻璃、雕花玻璃、夹层玻璃等时，由半体设计注明。

8. 油漆：可采用户聚酯亚光清漆作油。油漆的品种及颜色由单位设计选定。

六、制作安装要求

1. 图集中门框外包尺寸（框口尺寸）为洞口尺寸，当洞口粉刷或抹灰时，门框外包尺寸应减少相应的厚度。门框与墙体连接点的中距为600mm~700mm，且每边不得少于三个。
2. 门框与不同墙体材料连接的构造详图，参见第57-59页。
3. 门槛、墙垛、混凝土接触处，以及预埋的木砖、木块表面，均应涂刷防腐剂或水柏油二遍。
4. 门窗离地高度为6mm。
5. 除图中注明者外，木门的制作与安装均应符合《建筑装饰装修工程质量验收规范》(GB50210)、《住宅装饰装修工程施工规范》(GB50327)等有关规定。

七、五金配置

1. 木门锁件宜用铜制或不锈钢制品。
2. 本门五金配置包括合页、门锁、门吸。此外也可按设计要求选配闭门器、插门(猫眼)、防盗扣、门窗密封条、门边胶条、拉手、推拉杆板等配件，参见第64页五金配置表。

1. 平开门及弹簧门必须保证全部安装所有固定螺钉，其中合页螺钉规格不小于φ4x25，地弹器用螺钉规格不小于φ5x30。
2. 应根据装木门的宽度合理选配不同长度的锁舌，并按各种规格锁具的说明书要求安装门锁。
3. 门锁的锁眼应采用机械开孔。
4. 移门应配置重75kg或品配件，过长长度不得有接缝处。
5. 对有较高隔音、隔尘要求的木门，可由半体设计选用各种形式的门槛胶条及门窗隔条，另行配置。

八、运输与堆放

木门在运输和存放时，底部应垫200x200的枕木，间距为500mm。枕木应保持水平、表面光滑，并应有可靠刚性的支撑，以保证木门在运输和存放过程中不受损坏和变形，并要求有良好的通风条件，以利干木门存放。

九、其他

1. 本图集未注明的尺寸单位均为mm。
2. 本图集所提供门扇重量为参考重量。折叠门为上边重，其余门为半轴重。
3. 本图集未尽事宜应按国家有关现行标准执行。
