国家建筑标准设计图集
10CJ16
08CJ16
挤塑聚苯乙烯泡沫塑料板
保温系统建筑构造
国家建筑标准设计参考图
中国建筑标准设计研究院
国家建筑标准设计图集
10CJ16
（替代08CJ16）
挤塑聚苯乙烯泡沫塑料板
保温系统建筑构造
国家建筑标准设计参考图
中国建筑标准设计研究院
组织编制：
中國计划出版社
图书在版编目（CIP】数据
国家建筑标准设计图集，挤塑聚苯乙烯泡沫塑料板保温系统建筑构造：国家建筑标准设计参考图.10CJ16/中国建筑标准设计研究院组织编制：一北京：中国计划出版社，2010.10
ISBN978-7-80242-534-7
Ⅲ.①建筑设计一中国一图集
②聚苯乙烯塑料：泡沫塑料保温一结构设计一中国一图集IV.DTU2062)TU352.59-64
中国版本图书馆CIP数据核字（2010）第180244号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
挤塑聚苯乙烯泡沫塑料板保温系统建筑构造国家建筑标准设计参考图
10CJ16
中国建筑标准设计研究院组织编制（邮政编码：100044电话：010-68799100）☆
中国计划出版社出版
（地址：北京市西城区木棵地北里甲11号国宏大厦C座4层）北京国防印剧厂印刷
787×1092毫米1/162.5印张9千字2010年10月第1版2010年10月第1次印刷☆
ISBN978-7-80242-534-7
定价：21.00元

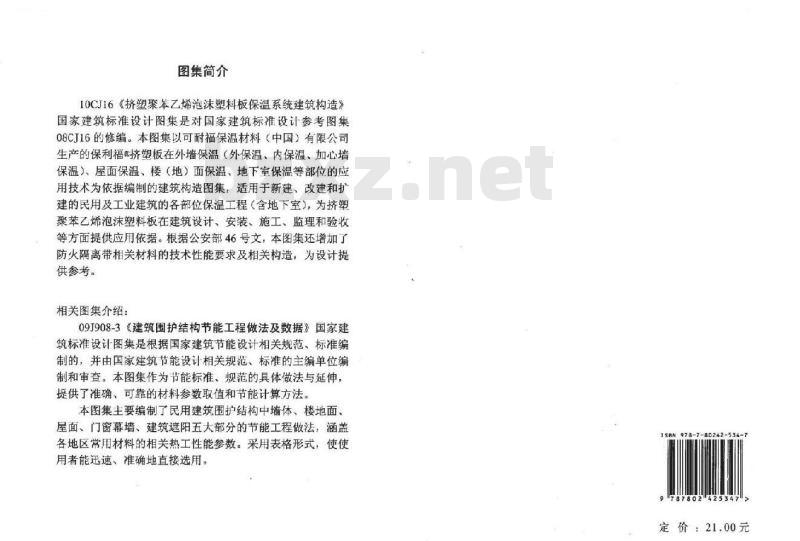

图集简介
10CJ16《挤塑聚苯乙烯泡沫塑料板保温系统建筑构造》国家建筑标准设计图集是对国家建筑标准设计参考图集08CJ16的修编。本图集以可耐福保温材料（中国）有限公司生产的保利福挤塑板在外墙保温（外保温、内保温、加心墙保温）、屋面保温、楼（地）面保温、地下室保温等部位的应用技术为依据编制的建筑构造图集，适用于新建，改建和护建的民用及工业建筑的各部位保温工程（含地下室），为挤塑聚苯乙烯泡沫塑料板在建筑设计、安装、施工、监理和验收等方面提供应用依据。根据公安部46号文，本图集还增加了防火隔离带相关材料的技术性能要求及相关构造，为设计提供参考。
相关图集介绍：
09J908-3《建筑围护结构节能工程做法及数据》国家建筑标准设计图集是根据国家建筑节能设计相关规范、标准编制的，并由国家建筑节能设计相关规范、标准的主编单位编制和审查。本图集作为节能标准、规范的具体做法与延伸，提供了准确、可靠的材料参数取值和节能计算方法。本图集主要编制了民用建筑围护结构中墙体、楼地面、屋面、门窗幕墙、建筑遮阳五大部分的节能工程做法，涵盖各地区常用材料的相关热工性能参数。采用表格形式，使使用者能迅速、准确地直接选用。917878021425342
定价：21.00元
挤塑聚苯乙烯泡沫塑料板保温系统建筑构造国家建筑标准设计参考图
主编单位
实行日期
目录·
说明·
中国建筑标准设计研究院
可耐福保温材料（中国）有限公司二〇一〇年九月一日
外墙保温系统
外墙A、B、C系统技术要求
A系统墙体构造
B、C系统墙体构造
A、B系统墙角
A、B系统女儿墙、檐沟
A、B系统勒脚.
A、B系统窗口
A、B、C系统阳台
A、B系统变形缝·
外墙岩棉防火隔离带系统
防火隔离带构造·
外墙D、E系统墙体构造
D.E系统墙角、隔墙
D系统墙体节点详图
E系统墙体节点详图
D、E系统石膏板面接缝
统一编号
图集号
GJCT-036
10CJ16
主编单位负责人
主编单位技术负责人以司
技术审定人周祥菌
设计负责人
A、B、C系统墙体保温层厚度选用表D、E系统墙体保温层厚度选用表外墙F系统墙体构造，
F系统墙体节点详图
屋面保温构造
块瓦和沥青瓦坡屋面构造
钢板彩瓦和木基层块瓦坡屋面构造上人屋面、倒置式屋面构造
种植屋面和停车屋面构造
屋面防火隔离带构造·
屋面保温层厚度选用表
楼地面保温构造
保温地面和采暖地面构造
保温楼面和采暖楼面构造
地下室保温构造
地下室外墙及窗井保温构造
地下室窗井保温构造·
图集号
审核张超垫校对乔哈乔哈设讯李磊季瓶，页
10CJ16
编制说明及目的
本图集是对国家建筑标准设计参考图集08CJ16的修编。力图通过本图集提供建筑设计直接选用的详图和参考数据，作为保利福挤塑板在安装、施工、监理和验收等方面的依据。图集中的技术均由可耐福保温材料（中国）有限公司负责。2适用范围
2.1适用于新建、改建和扩建的民用及工业建筑的各部位保温工程（含地下室）。
2.2适用于非地震区和抗震设防烈度小于或等于8度地区，2.3外墙内、外保温系统的基层墙体：钢筋混凝土墙、混凝土空心砌块砌体墙、多孔砖砌体墙、实心砖砌体墙（粘土实心砖仅限既有建筑使用）。
3编制内容
3.1外墙保温
3.1.1外墙外保温系统
1）加强电焊网面砖饰面的保利福挤塑板外保温系统（A系统）。
2）加强耐碱玻纤网涂料饰面的保利福挤塑板外保温系统（B系统）。
3）加强耐碱玻纤网面砖饰面的保利福挤塑板外保温系统（C系统）。
3.1.2外墙内保温系统
1）粘贴固定的保利福内墙贴面板内保温系统（D系统）。2）龙骨固定的保利福内墙贴面板内保温系统（E系统）。3.1.3夹心墙保温系统（F系统）。3.1.4可用于以保利福挤塑板为保温材料的无网现浇混凝土（即大模内置）系统，本图集未列入，构造要求可参见国家建筑标准设计图集06J123《墙体节能建筑构造》。3.2屋面保温
采用保利福挤塑板作保温层的正置和倒置平屋面以及种植屋面构造，其基层为现浇钢筋混凝土板。也适用于基层为压型钢板小坡度屋面及基层为钢筋混凝土板或木望板的坡屋面。3.3楼面、地面保温
包括一般地面的保温构造，低温辐射采暖的保温楼（地）面、分户采暖的保温楼面构造。
3.4地下室保温
包括地下室外墙外保温、内保温构造和窗井保温构造。4
编制依据
《膨胀聚苯板薄抹灰外墙外保温系统》《外墙外保温工程技术规程》
《民用建筑热工设计规范》
JGJ144
GB50176
《严寒和寒冷地区居住建筑节能设计标准》JGJ26
《夏热冬冷地区居住建筑节能设计标准》《夏热冬暖地区居住建筑节能设计标准》《公共建筑节能设计标准》
《外墙饰面砖工程施工及验收规程》JGJ134
GB50189
JGJ126
BS5250:1989(1995)
《建筑物内部控制结露的方法》《石膏板与绝热保温材料复合板材一定义、技术要求和检测方法》
EN13950:2006
《建筑用绝热保温材料一挤塑聚苯乙烯泡沫塑料》EN13146:2001
5设计、施工要求
5.1本图集相关构造以通用节点表示，基层墙体和各细部构造详见个体工程设计及有关的国家建筑标准设计图集，5.2需粘贴固定挤塑板的外墙外保温系统采用不带表皮型（W型）毛面挤塑板；其他部位可采用带皮型（X型）光面挤塑板。说明
审核张超校对乔晗齐哈设计李磊李爲图集号
10CJ16
5.3保利福挤塑板不得在超过75℃的高温环境中使用。5.4下线后的保利福挤塑板应在自然条件下，陈化28d以上方能使用，施工时，平面部位（如屋面）使用的挤塑板在室外暴露时间不应超过14d：垂直部位（如外墙）使用的挤塑板暴露时间不应超过28d。
5.5外墙外保温应具有防止火灾蔓延的措施，具体构造详见相关节点。
5.6保温层厚度应根据现行节能标准，通过热工计算确定（并考虑岩棉防火隔离带热桥影响），并要求在极限温差验算时保温层（包括岩棉防火隔离带）内侧温度不低于0℃5.7施工时尚应遵守现行国家和行业标准，规范、规程的规定。6保利福挤塑板和保温配套材料的性能指标6.1保温系统的所有组成材料，应由可耐福保温材料（中国）有限公司成套供应，并对材料质量负责保温系统的性能指标见现行国家和行业标准、规范、规程的有关规定。6.2保利福挤塑板的性能指标应符合表6.2-1~表6.2-3的要求。
导热系数
保利福挤塑板的物理力学性能
吸水率
[W/ (m·K)]
平均温度
有温度10℃）
（级）
（可达
透湿系数
[ng/ (m+s-Pa)]
稳定性
型号W表示挤塑板为不带表皮的毛面板，型号X表示挤塑板为带表皮的光面板
压缩强度指挤塑板发生10%的压缩变形时的抗压强度，保利福挤塑板的设计抗压强度可取其压缩强度的20%，热工计算时，导热系数采用0.030W/（m·K），导热系数的修正3.
系数：墙体部位：a=1.1；地面、楼面、屋面部位：a=1.2.挤塑板的边缘类型：平头型（SS），搭接型（SL）.4.
5.根据个体工程设计，选择相应燃烧性能等级的挤塑板表6.2-2保利福挤塑板压缩强度选用表应用场所
粘贴式外墙外保温系统
不上人屋面
上人屋面
种植屋面（厚度<1000mm）
工业与民用建筑楼面
工业与民用建筑地面
停车屋面（小型车）
大型车（包括消防车）停车场
压缩强度（kPa）
>200（不带表皮板）
注：有特殊荷载要求时，应按计算确定其压缩强度表6.2-3
保利福挤塑板抗化学品的性能
化学品类型
无机弱酸、有机弱酸、碱、
酒精（包括异丙基）、乙二
醇（包括二醇类化合物），
盐、矿物油
有机强酸、啤酒、果汁
煤油、汽油
烃或碳氢化合物、杀虫剂、
甲、乙酮、松节油或任何溶
剂、稀释剂
抵抗能力
对保利福挤塑板无任何
显著影响
保利福挤塑板可能会有
一点湿渍或变色
保利福挤塑板明显腐
蚀、变色、尺寸和重量
保利福挤塑板严重腐
蚀、溶解
图集号
审核张超环证校对乔哈乔哈设计李磊李氣10CJ16
6.3配套材料的主要性能指标应符合表6.3-1~表6.3-12的要求。
表6.3-1粘结砂浆主要性能指标
与水泥砂浆
拉伸粘结强度
(MPa）
与保利福挤塑板
原强度
原强度
与基层墙体拉伸粘结强度（MPa）可操作时间（h）
性能指标
表6.3-2涂料饰面系统用抹面砂浆主要性能指标项目
拉伸粘结强度
(MPa）
(与挤塑板)
柔韧性
原强度
浸水48h，干燥2d
浸水48h，干燥7d
耐冻融强度
压折比（水泥基）
开裂应变（非水泥基）（%)
抗冲击性
吸水量（g/m）
不透水性
可操作时间（水泥基）（h）
性能指标
>0.20，破坏发生在挤塑板中
试样抹面层内侧无水渗透
表6.3-3耐碱玻纤网格布主要性能指标项目
单位面积重量
耐碱断裂强力（经，纬向）
耐碱强力保留率（经，纬向）
断裂伸长率（经，纬向）
N/(50mm）
涂料系统
面砖系统
表6.3-4面砖饰面系统用抹面砂浆主要性能指标项目
拉伸粘结强度
(与挤塑板）
拉伸粘结强度
（与水泥砂浆）
原强度
浸水48h，干燥2d
浸水48h，于燥7d
耐冻融强度
原强度
浸水48h，干燥2d
浸水48h，干燥7d
谢冻融强度
压折比
吸水量(g/m）
不透水性
可操作时间（水泥基）（h）
性能指标
>0.20，破坏发生在挤塑板中
试样抹面层内侧无水渗透
表6.3-5热镀锌电焊网主要性能指标项目
网孔大小
焊点抗拉力
镀锌层质量
先焊后热镀锌
0.9±0.04
12.7×12.7
注：热镀锌电焊网应特合《镀锌电焊网》QB/T3897-1999标准说明
图集号
审核张超环红校对乔晗办哈设计李磊李瓶页10CJ16
表6.3-6锚栓主要性能指标
性能指标
抗拉承载力标准值：KN
圆盘强度标准值，KN
混渠土基材
砌体材料基材
注：锚固件的规格为N8×长度，由带圆盘帽的胀管和金属自攻螺钉组成用于压紧电焊网时尚应加金属压盘。胀管和圆盘帽用高性能PA6尼龙制作表6.3-7底漆主要性能指标
容器中状态
施工性
低温稳定性（1）
涂膜外观
千燥时间（表于）
（h）
耐水性
耐碱性
附着力（级））
抗洗减性
无硬块，搅拌后呈均匀状态
刷涂无障碍
不变质
96h无异常
48h无异常
72h无异常
144h无异常
表6.3-8耐水腻子主要性能指标
容器中状态
施工性
干燥时间（表干）（h）
薄涂腻子
初期干燥抗裂性
(6h）
厚涂腻子
吸水量（g/10min）
耐碱性（48h）
耐水性（96h）
标准状态
粘结强度（MPa）
动态抗开裂性（mm）
冻融循环（5次）
基层裂缝
低温存稳定性（2）
技术指标
无结块，均匀
刮涂无障碍
1mm厚无裂篷
2mm厚无裂缝
无异常
无异常
三次循环不变质
注：1.普通型及柔性产品通过腻子膜柔韧性或动态抗裂性两项之一即可2.液态组分或膏状组分需测试此项指标表6.3-9饰面涂料抗裂性能指标
平涂用涂料
连续性复层建筑涂料
浮雕类非连续性复层建筑涂料
断裂伸长率>150%
主涂层的断裂伸长率》100%
主涂层初期千燥，抗裂性满足要求注：宜选用浅色、水蒸汽渗透性能好的涂料，说明
审核张超环起校对乔哈齐设计李嘉李瓶图集号
10CJ16
表6.3-10面砖粘结砂浆主要性能指标项目
拉伸粘接原强度
浸水后的拉伸粘结强度
热老化后的拉伸粘结强度
冻融循环后的拉伸粘结强度
瞻置时间20ain拉伸粘结强度
横向变形
表63-11
质量（kg/m）下载标准就来标准下载网
单块面积（cn）
长度或宽度(mm)
厚度(mm)
率，%
抗冻性
面砖性能要求
性能指标
≤150
≤400
I、VI、VI气候区
Ⅱ、Ⅱ、IV、V气候区
I、VI、VI气候区
Ⅱ气饶区
不少于50次冻融循环
不少于40次冻融循环
注1.气候区按《建筑气候区划标准》GB5017B-93的要求进行划分2.抗冻性按《陶瓷砖试验方法第四部分：抗冻性能规定》GB/T3810.12方法进行试验，其中试验条件按《外增饰面砖工程施工及验收规程》JGJ126要求
表6.3-12面砖填继剂主要性能指标项目
面砖粘结原强度
收缩值
抗折强度
标准试验条件
亦融循环后
30min吸水量
240min吸水量
横向变形
6.4密封胶可采用聚氨酯或硅酮型密封胶，技术性能应符合《聚氨酯建筑密封胶》JC482-2003和《建筑用硅酮建筑密封胶》GB14683-2003的要求，
6.5用作嵌缝背衬材料的聚乙烯泡沫塑料棒，其直径可按缝宽的1.3倍采用。
索引方法
图集号
10CJ16
节点编号
节点页次
图集内标注的尺寸除特别注明外均以毫米为单位。说明
申核张超好校对乔晗齐设李磊李面图集号
10CJ16
外墙A、B、C系统技术要求
1.设计选用外保温A、B、C系统时，不得更改系统的构造和组成材料。
2.采用面砖饰面的A、C系统，应按相关标准要求及建筑物所在地区建筑主管部门对面砖饰面的外墙外保温系统的具体规定进行设计。
3.外保温工程应在基层施工质量验收合格后进行。外保温施工前，门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求：门窗框或附框应安装完毕。伸出墙面的消防梯、水落管、各种进户管线和空调器等的预埋件、连接件、穿墙套管等应安装完毕.
4.基层应坚实、平整，凸出、空鼓、疏松部位应清除干净、基层表面应清洁无污染物，基层过干时需喷水湿润，孔洞及残缺处应用聚合物水泥砂浆填平。基层墙面平整度符合要求时，可不做找平层。
5.挤塑板表面应均匀涂刷配套的界面剂，界面剂厚度宜控制在1以内，刷完界面剂的挤塑板应在阴凉干燥处放置至少12h。
6.用于填充墙粘贴挤塑板时，竖缝应逐行错缝1/2板长或不小于200，墙角处挤塑板应交错互锁，门窗洞口四角的挤塑板应用整块板切割成形，不得拼接。挤塑板的接缝距洞口四角距离不得小于200
7.粘贴挤塑板的粘结砂浆应抹在挤塑板的背面，抹粘结砂浆的面积不得少于板面积的40%，一般可采用点框法粘贴，板侧边不抹砂浆，板缝应挤紧，板间缝隙不得大于3，大于者应用挤塑板条填塞。
8.各部位挤塑板的边缘外露处，均粘贴网格布包边9.专用锚固件的布点数量和位置根据建筑物的不同层数、高度分段确定，详见本图集第8页和第9页。错固件采用可耐福公司的专用产品，可用于钢筋混土、空心砌块、多孔砖和实心砖等基层墙体，锚固件中心距基层边缘部位，如转角、洞口等的距离应不小于挤塑板的2倍板厚，并不得小于60，边缘锚固件的间距应不大于300.锚固件锚入基层墙体的深度应根据基层墙体材料和锚固件的要求确定。锚固件的钻孔安装，应在挤塑板粘贴24h以后进行。A系统的错固件除锚固挤塑板外，还应通过金属压盘压紧电焊网。B、C系统锚固件圆盘不得突出挤塑板面10.A系统中电焊网的搭接宽度应不小于40，相互搭接部位不得超过3层，搭接部位距转角应大于200。B、C系统中网格布的搭接宽度应不小于80，铺贴应平整、无褶皱，砂浆饱满度100%，严禁干搭接，并不得裸露。门窗洞口四角应在墙面网格布铺贴前沿45°方向增贴300×200附加网格布一层。11.A、C系统中专用抹面砂浆养护约7d后方可开始粘贴面砖。12.施工期间及完工后24h内，基层及环境空气温度不应低于5℃，夏季应避免阳光暴晒，5级以上大风天气和雨天不得施工
13.抗裂分隔缝按设计要求设置，水平缝宜设在层间，垂直缝宜设在阴角等部位，缝的做法见本图集第8页和第9页14.挤塑板的厚度选用表见本图集第23页。外墙A、B、C系统技术要求
审核张超环校对乔啥办哈设计李磊李瓦图集号
10CJ16
面砖饰面
专用面砖粘结砂浆层3~
专用抗裂砂浆复合先焊
后热镀锌电焊网一层6~10
保利福挤塑板
（双面涂刷界面剂）
专用粘结砂浆层
1：3水泥砂浆找平层
基层墙体
专用锚固件
可耐福锚固件
用于h≤50m（<17层）
可耐福锚固件
用于50m（18~35层段）
A系统
面砖饰面
发泡聚乙烯保温条
聚乙烯
泡沫塑料棒
塑料分格务
密封胶20厚
A系统专用锚固件布点图
（h-建筑物高度）
A系统抗裂分隔缝
注：1.专用抗裂砂浆厚度应根据现场实际施工条件，以砂浆层完全包衰钢丝网为原购。2.抗裂分隔缝可用于水平缝也可用于垂直缝，其间距可依具体工程设置，一般不大于6m
3.d为保温层厚度，见个体工程设计。5
门窗洞口
洞口四角挤塑板切割
粘结砂浆
200200200200200200
挤塑板面粘结砂浆布置
（适用于A、B、C系统）
A系统墙体构造
审核张超环赵校对李河态可设李磊李图集号
10000200
10CJ16
