华北标BD系列图集
(原92DQ系列)

建筑电气通用图集

09BD3 低压配电装置

中国建筑工业出版社

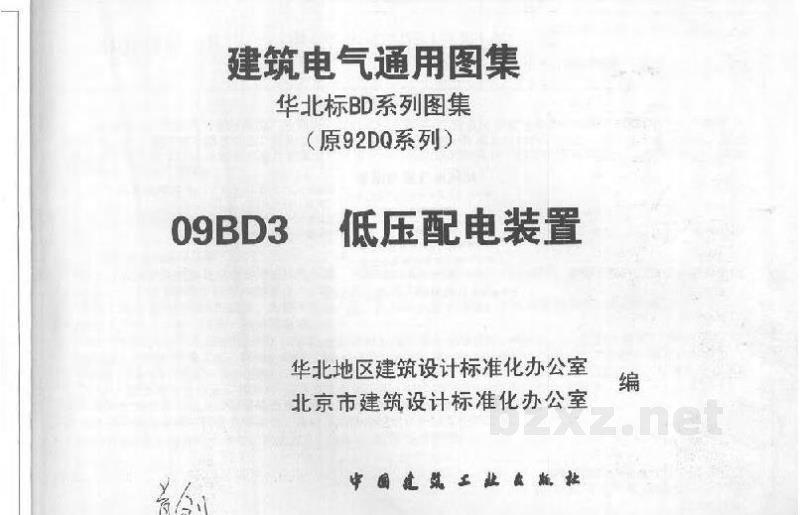

建筑电气通用图集
华北标BD系列图集
（原92DQ系列）

09BD3 低压配电装置

中国建筑工业出版社

组编单位负责人：
组编单位技术负责人：

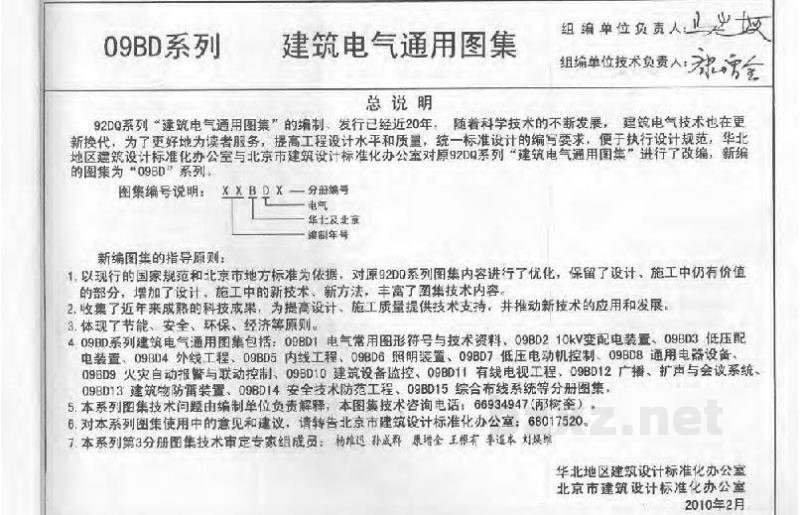

O9BD系列 建筑电气通用图集

总说明

92DQ系列《建筑电气通用图集》的编制、发行已经近20年，随着科学技术的不断发展，建筑电气技术也在更新换代。为了更好地为读者服务，提高工程设计水平和质量，统一标准设计的编写要求，便于执行设计规范，华北地区建筑设计标准化办公室与北京市建筑设计标准化办公室对原92DQ系列《建筑电气通用图集》进行了改编，新编的图集为“O9BD”系列。

图集编号说明： X X B D X X — 分册编号
电气
华北及北京
编制年号

新编图集的指导原则：

1. 1. 以现行的国家规范和北京市地方标准为依据，对原92DQ系列图集中内容进行了优化，保留了设计、施工中仍有价值的部分，增加了设计、施工中的新技术、新方法，丰富了图集技术内容。
2. 2. 收集了近年来成熟的科技成果，为提高设计、施工质量提供技术支持，并推动新技术的应用和发展。
3. 3. 体现了节能、安全、环保、经济等原则。
4. 4. O9BD系列建筑电气通用图集包括：O9BD01 电气常用图形符号与技术资料、O9BD02 10kV变配电装置、O9BD03 低压配电装置、O9BD04 外线工程、O9BD05 内线工程、O9BD06 照明装置、O9BD07 低压电动机控制、O9BD08 通用电器设备、O9BD09 火灾自动报警与联动控制、O9BD10 建筑设备监控、O9BD11 有线电视工程、O9BD12 广播、扩声与会议系统、O9BD13 建筑物防雷装置、O9BD14 安全技术防范工程、O9BD15 综合布线系统等分册图集。
5. 5. 本系列图集技术问题由编制单位负责解释，本图集技术咨询电话：089324947（郑新军）。
6. 6. 对本系列图集使用中的意见和建议，请转告北京市建筑设计标准化办公室：59017520。
7. 7. 本系列第3分册图集技术审定专家组成员： 姚继达 许成祥 康建全 王振有 李道本 刘展顺

华北地区建筑设计标准化办公室
北京市建筑设计标准化办公室
2010年2月
