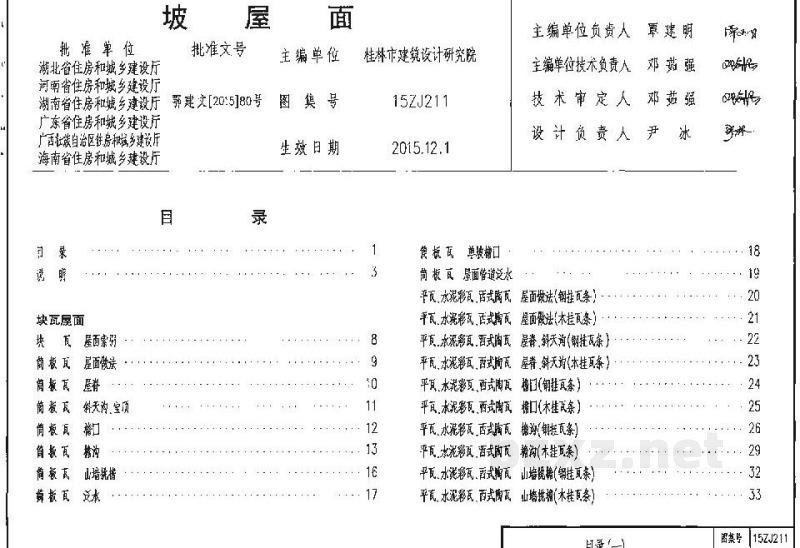

15ZJ211 坡屋面（中南标图集）

批准单位：湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广西壮族自治区住房和城乡建设厅、海南省住房和城乡建设厅
批准文号：鄂建文[2015]80号

主编单位：桂林市建筑设计研究院
图集号：15ZJ211
生效日期：2015.12.1

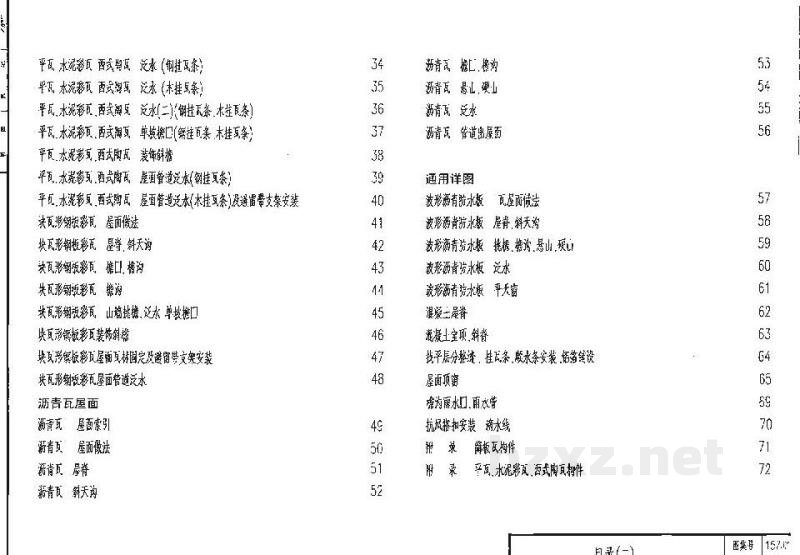

目录

1 说明
2 设计内容
3 瓦屋面类型和适用坡度
4 各类型屋面防水等级和防水做法
5 基面构造组成及采用材料
6 沥青瓦屋面
7 通用详图
8 附录

【正文内容】

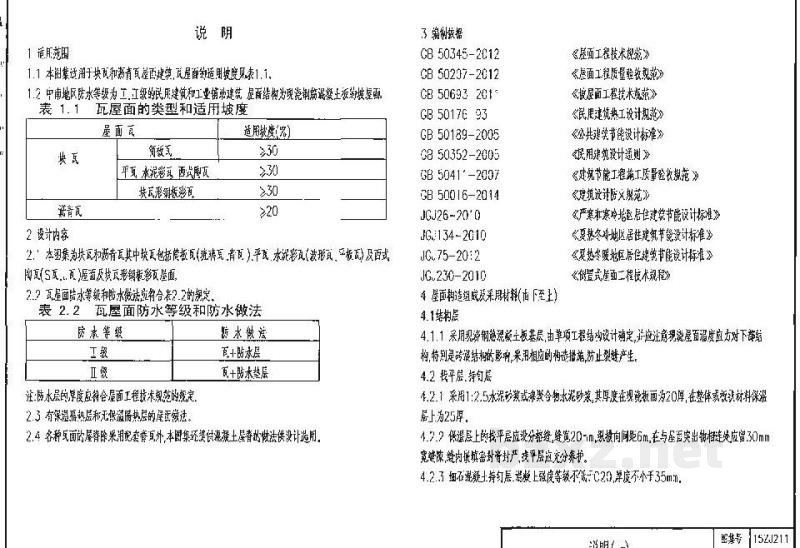

1 说明

1.1 本图集适用于块瓦和有瓦屋面。屋面适用坡度见表1.1。

1.2 中南地区防水等级为一、二级的民用建筑和工业辅助建筑，结构为现浇钢筋混凝土板或板组合，瓦屋面的类型和适用坡度见表1.1。本图集为瓦屋面，其中联体包括筒板瓦、板瓦与青瓦、平瓦、水泥彩瓦（形瓦）及西式陶瓦（瓦），瓦屋面反块瓦形钢板彩瓦屋面。

表1.1 瓦屋面的类型和适用坡度

| 屋面瓦类型 | 适用坡度（%） |
| :--- | :--- |
| 块瓦 | ≥30 |
| 筒瓦 | >30 |
| 平瓦、水泥彩瓦、西式瓦 | >20 |
| 瓦形彩瓦 | >20 |
| 沥青瓦 | ≥20 |

2 设计内容

2.2 瓦屋面防水等级和防水做法应符合表2.2的规定。

表2.2 瓦屋面防水等级和防水做法

| 防水等级 | 防水做法要求 |
| :--- | :--- |
| I级 | 一道防水层 + 一道防水垫层 |
| II级 | 一道防水垫层 |

注：防水层厚度应符合《屋面工程技术规范》的规定。

2.3 有保温保护层和无保温隔热层的屋面防水做法：
- 瓦 + 防水层
- 瓦 + 防水垫层

2.4 各类型屋面屋脊除采用密套脊瓦外，本图集还提供混凝土脊的作法，供使用者选用。

依据标准：
GB 50345-2012 《屋面工程技术规范》
GB 50207-2012 《屋面工程质量验收规范》
GB 50693-2011 《坡屋面工程技术规范》
GB 50176-93 《民用建筑热工设计规范》
GB 50136-2005 《公共建筑节能设计标准》
GB 50352-2005 《民用建筑设计通则》
GB 50411-2007 《建筑节能工程施工质量验收规范》
GB 50016-2014 《建筑设计防火规范》
JGJ 26-2006 《夏热冬冷地区居住建筑节能设计标准》
JGJ 134-2010 《夏热冬暖地区居住建筑节能设计标准》
JGJ 75-2012 《夏热冬冷地区居住建筑节能设计标准》
JGJ 230-2010 《倒置式屋面工程技术规程》

4 基面构造组成及采用材料（自下至上）

4.1 结构层
4.1.1 采用现浇钢筋混凝土板，由单项工程设计确定。应注意现浇屋面温度变化对下部结构，特别是砖混结构的影响，采用相应的构造措施防止裂缝产生。

4.2 找平层、找坡层
4.2.1 采用1:2.5水泥砂浆或聚合物水泥砂浆，其厚度在现浇面上为20mm，在整体或块材材料保温层上为25mm。
4.2.2 保温层上的找平层应设分格缝，缝宽20mm，纵横间距6m，在与突出物相连处应留30mm宽缝隙，内填密封材料。找平层应充分养护。
4.2.3 细石混凝土找坡层，强度等级不低于C20，厚度不小于35mm。

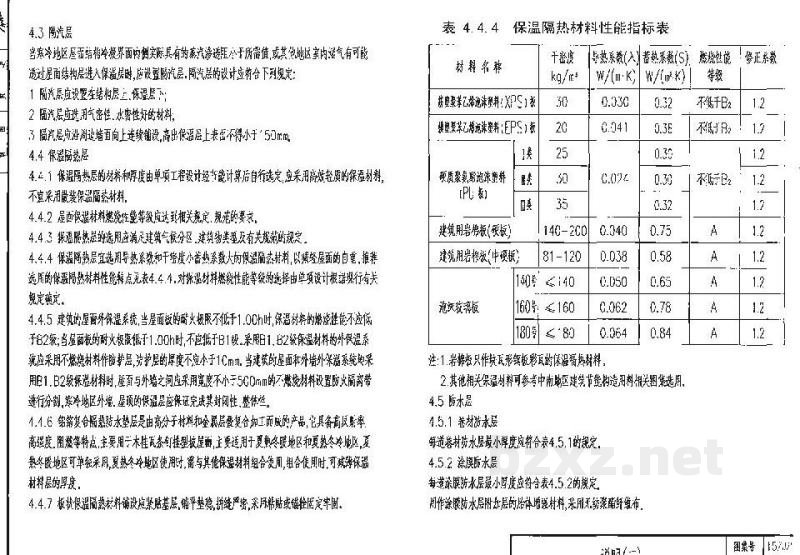

4.3 隔汽层
4.3.1 寒冷地区屋面结构冷界面处的实瓦，有时因光照、通风等原因，室内湿气有可能透过屋面结构进入保温层内，应设隔汽层。隔汽层的设计应符合下列规定：
1) 隔汽层应设置在结构层上、保温层下；
2) 隔汽层应采用气密性、冰密性好的材料；
3) 隔汽层或防潮层应连续铺设，高出保温层上表面不得小于50mm。

4.4 保温隔热层
4.4.1 保温隔热层的材料和厚度由单项工程设计经热工计算后自行选定。宜采用高效轻质的保温材料，不宜采用重质保温隔热材料。
4.4.2 屋面保温材料燃烧性能等级应符合现行国家标准《建筑设计防火规范》的要求。
4.4.3 建筑物屋面按建筑热工分区、建筑类型及相关规范的规定选用保温材料。
4.4.4 保温隔热层宜选用导热系数小、干密度小、蓄热系数大的保温材料，以减轻屋面自重。工程常用的保温材料性能指标见表4.4。
4.4.5 建筑屋面外保温系统：当屋面构件的耐火极限不低于1.00h时，保温材料的燃烧性能不低于B2级；当屋面构件的耐火极限小于1.00h时，不低于B1级。采用B1、B2级保温材料的保温系统应采用不燃烧材料作界面层，界面层的厚度不应小于100mm；当建筑屋面和外保温系统采用B1、B2级保温材料时，屋面与外墙之间应采用宽度不小于500mm的不燃烧材料设置防火隔离带进行分割。寒冷地区外墙、屋顶的保温层应保证其封闭性、整体性。
4.4.6 建筑用复合防水垫层是由高分子材料和金属板材复合而成的产品，它具备高效轻型、高强度、阻热等特点。主要用于木挂瓦条、金属挂瓦条屋面，主要适用于夏热冬暖地区和夏热冬冷地区。夏热冬暖地区可单独采用，夏热冬冷地区使用时宜与其他保温材料组合使用，组合时可减少保温隔热材料层的厚度。
4.4.7 板状保温隔热材料铺设时应紧贴基层，拼缝严密，采用粘贴或锚固固定牢固。

表4.4 保温材料性能指标表

| 材料名称 | 干密度 kg/m³ | 导热系数 W/(m·K) | 蓄热系数 S W/(m²·K) |
| :--- | :--- | :--- | :--- |
| 挤塑聚苯乙烯泡沫塑料(XPS) | 11-35 | 0.030 | 0.32 |
| 模压聚苯乙烯泡沫塑料(EPS) | 11-120 | 0.041 | 0.38 |
| 硬质聚氨酯泡沫塑料(PUR) | 40-80 | 0.022 | 0.3 |
| 建筑用岩棉板（硬板） | 140-160 | 0.038 | 0.58 |
| 建筑用岩棉板（中硬板） | 140-140 | 0.050 | 0.65 |
| 泡沫玻璃板 | 160-240 | 0.062 | 0.78 |
| 发泡水泥板 | ≤80 | 0.064 | 0.84 |

注：
1. 岩棉板只用作瓦形彩瓦的保温隔热材料。
2. 其他相关保温材料可参考中南地区建筑节能构造用料有关图集选用。

4.5 防水层
4.5.1 卷材防水层
每道卷材防水层最小厚度应符合表4.5.1的规定。

4.5.2 涂膜防水层
每道涂膜防水层最小厚度应符合表4.5.2的规定。制作涂膜防水层附着的胎体增强材料，采用无碱玻璃纤维布。

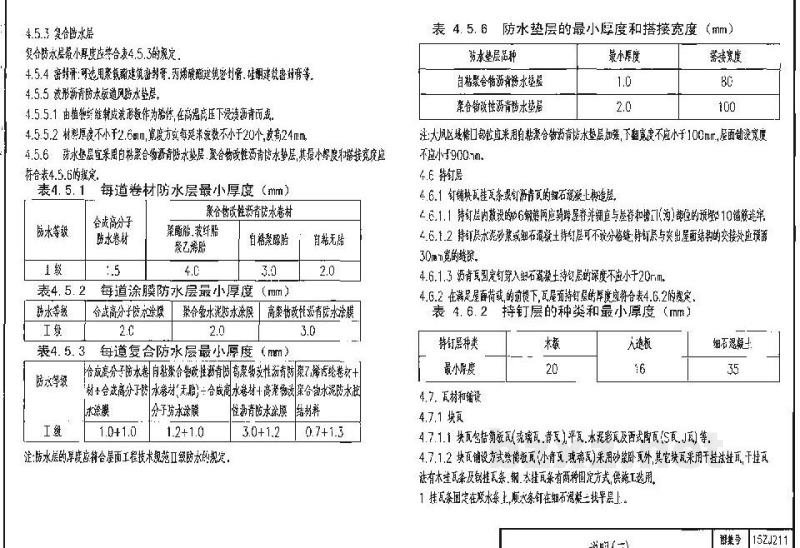

4.5.3 复合防水层
复合防水层最小厚度应符合表4.5.3的规定。

4.5.4 密封材料：可采用聚氨酯建筑密封胶、丙烯酸建筑密封胶、硅建筑密封胶等。

4.5.5 瓦形沥青防水垫层
4.5.5.1 由植物纤维射覆瓦形胎，作为胎基，在高温高压下浸渍沥青而成。
4.5.5.2 材料厚度不小于2.6mm，宽度方向每延米搭接数不小于20个，层高24mm。

4.5.6 防水垫层宜采用自粘防水卷材、聚合物改性沥青防水卷材，其最小厚度、搭接宽度应符合表4.5.6的规定。

表4.5.1 每道卷材防水层最小厚度（mm）

| 防水等级 | 合成高分子防水卷材 | 聚合物改性沥青防水卷材 |
| :--- | :--- | :--- |
| I级 | 1.5 | 聚酯胎、玻璃纤维胎：4.0；自粘聚合物胎：3.0 |
| II级 | 1.2 | 聚酯胎、玻璃纤维胎：3.0；自粘聚合物胎：3.0 |

表4.5.2 每道涂膜防水层最小厚度（mm）

| 防水等级 | 合成高分子防水涂膜 | 聚合物水泥防水涂膜 | 高聚物改性沥青防水涂膜 |
| :--- | :--- | :--- | :--- |
| I级 | 1.5 | 1.5 | 2.0 |
| II级 | 1.2 | 1.2 | 1.5 |

注：防水层的厚度应符合《屋面工程技术规范》II级防水的规定。结构缝采用高聚物改性沥青防水涂膜时，最小厚度为3.0mm。

表4.5.3 每道复合防水层最小厚度（mm）

| 防水等级 | 合成高分子防水卷材+合成高分子防水涂膜 | 聚合物改性沥青防水卷材+聚合物改性沥青防水涂膜 | 高聚物改性沥青防水卷材+高聚物改性沥青防水涂膜 |
| :--- | :--- | :--- | :--- |
| I级 | 1.0+1.0 | 1.2+1.0 | 3.0+1.2 |
| II级 | 0.7+1.0 | 1.0+1.0 | 2.0+1.0 |

注：防水层的厚度应符合《屋面工程技术规范》II级防水的规定。

表4.5.6 防水垫层的最小厚度和搭接

| 防水垫层类型 | 最小厚度（mm） | 搭接宽度（mm） |
| :--- | :--- | :--- |
| 自粘防水卷材 | 1.0 | 80 |
| 聚合物改性沥青防水卷材 | 1.0 | 80 |

5 沥青瓦屋面

沥青瓦屋面做法包括：沥青瓦屋面做法、沥青瓦屋脊、沥青瓦斜天沟、沥青瓦悬山、沥青瓦平大窗、沥青瓦管道出屋面等。详见图集相应页码（34-52页）。

6 通用详图

包括：瓦形沥青防水板屋面做法、瓦形沥青防水板屋脊、斜天沟、瓦形沥青防水板天沟、悬山、瓦形沥青防水板泛水、瓦形沥青防水板平大窗、混凝土屋脊、混凝土宝顶、斜脊、找平层分格缝、挂瓦条、嵌缝条安装、铝落结设屋面顶檐、蒂为丽水门、雨水管、抗风锚扣安装、滴水线等。详见图集相应页码（53-72页）。

7 附录

附录：水泥彩瓦式瓦件、瓦件等。详见图集相应页码（73-80页）。
