宁02J6-1 常用木门

宁02J6-1 常用木门

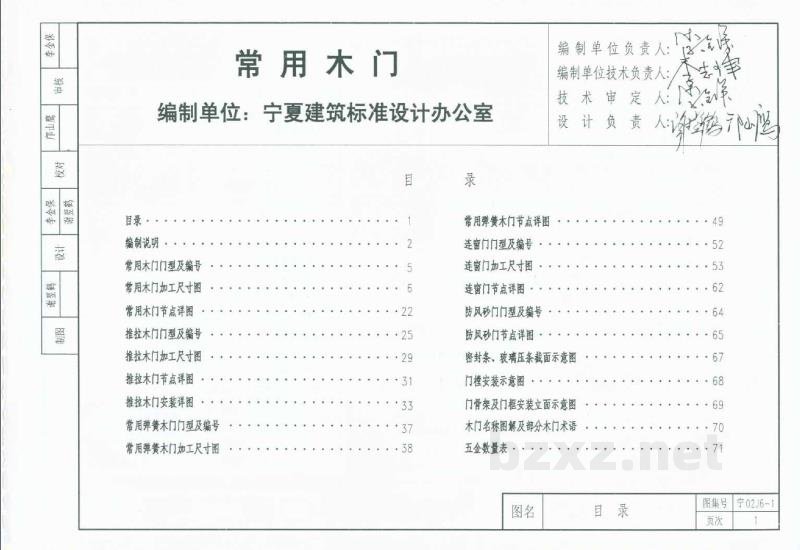

一、目录
1. 编制说明
2. 常用木门门型及编号
3. 常用木门加工尺寸图
4. 常用木门节点详图
5. 推拉木门门型及编号
6. 推拉木门加工尺寸图
7. 推拉木门节点详图
8. 推拉木门安装详图
9. 常用弹簧木门门型及编号
10. 常用弹簧木门加工尺寸图
11. 常用弹簧木门节点详图
12. 连窗门门型及编号
13. 连窗门加工尺寸图
14. 连窗门节点详图
15. 防风砂门门型及编号
16. 防风砂门节点详图
17. 密封条、玻璃压条截面示意图
18. 门槿安装示意图
19. 门骨架及门框安装立面示意图
20. 木门名称图解及部分木门术语
21. 五金数量表

编制单位：宁夏建筑标准设计办公室

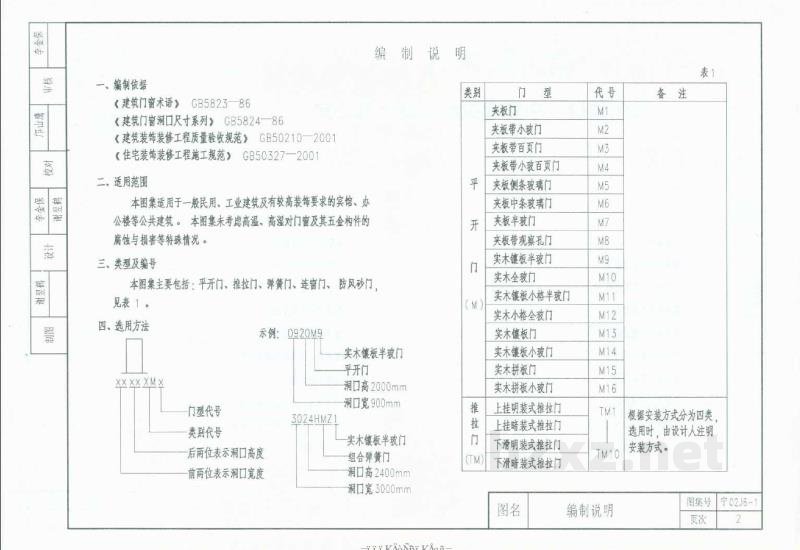

二、编制说明

1. 编制依据
《建筑门窗术语》GB/T 5823-86
《建筑门窗洞口尺寸系列》GB/T 5824-86
《建筑装饰装修工程质量验收规范》GB 50210-2001
《住宅装饰装修工程施工规范》GB 50327-2001

2. 适用范围
本图集适用于一般民用、工业建筑及有较高装饰要求的宾馆、办公楼等公共建筑。本图集未考虑高温、高湿对门窗及其五金构件的腐蚀与损害等特殊情况。

3. 类型及编号
本图集主要包括：平开门、推拉门、弹簧门、连窗门、防风砂门。

4. 选用方法
门型代号结构示例：0920M9
前两位表示洞口宽度，后两位表示洞口高度，中间字母表示类别代号。
示例1：0920M9 —— 平开门，洞口宽900mm，洞口高2000mm，实木镶板半玻门。
示例2：3024HMZ1 —— 组合弹簧门，洞口宽3000mm，洞口高2400mm。

门型分类及代号表：
(1) 平开门 (M)
M1 夹板门 | M2 夹板带小玻门 | M3 夹板带百页门 | M4 夹板带小玻百页门
M5 夹板侧条玻璃门 | M6 夹板中条玻璃门 | M7 夹板半玻门 | M8 夹板带观察孔门
M9 实木镶板半玻门 | M10 实木全玻门 | M11 实木镶板小格半玻门 | M12 实木小格全玻门
M13 实木镶板门 | M14 实木镶板小玻门 | M15 实木拼板门 | M16 实木拼板小玻门

(2) 推拉门 (TM)
TM1 上挂明装式推拉门 | TM10 上挂暗装式推拉门
备注：推拉门根据安装方式分为四类，选用时由设计人注明安装方式。

(3) 弹簧门 (HM)
HM1 夹板小玻弹簧门 | HM2 夹板侧条玻璃弹簧门 | HM3 夹板中条玻璃弹簧门 | HM4 夹板半玻弹簧门
HM5 实木镶板小格弹簧门 | HM6 实木小格全玻弹簧门 | HM7 实木镶板半玻弹簧门 | HM8 实木全玻弹簧门
HMZ 组合弹簧门
备注：当选用组合弹簧门时，除写明其代号外，选用应注明侧门固定与否及选用何种弹簧形式。

(4) 连窗门 (LM)
LM1 连窗镶板半玻门 | LM2 连窗镶板小玻门 | LM3 连窗镶板门
备注：连窗门还可加装纱扇，选用时应注明是否加装纱扇。

(5) 防风砂门 (FM)
FM1 防风砂夹板门 | FM2 防风砂夹板小玻门 | FM3 防风砂夹板半玻门 | FM4 防风砂实木镶板门
FM5 防风砂实木镶板小玻门 | FM6 防风砂连窗镶板半玻门 | FM7 防风砂连窗镶板小玻门 | FM8 防风砂连窗镶板门

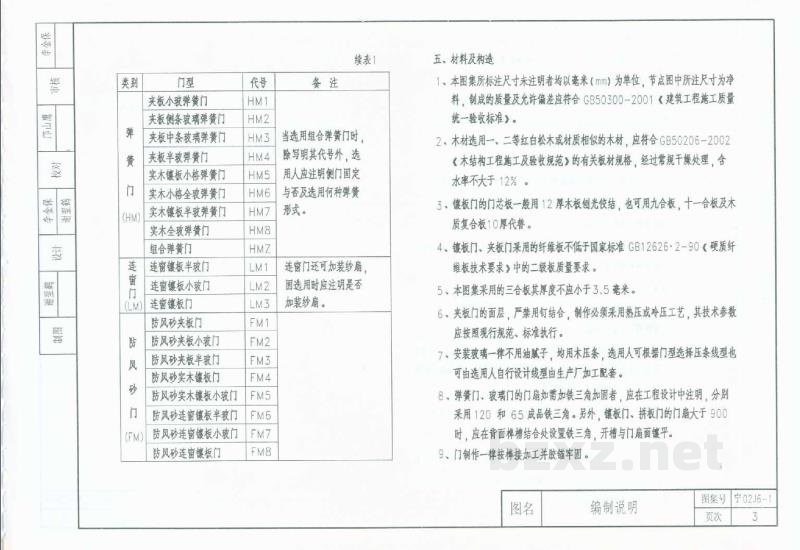

5. 材料及构造
(1) 本图集所标注尺寸未注明者均以毫米（mm）为单位，节点图中所注尺寸为净料。制成的质量及允许偏差应符合 GB 50300-2001《建筑工程施工质量统一验收标准》。
(2) 木材选用一、二等红白松木或材质相似的木材，应符合 GB 50206-2002《木结构工程施工及验收规范》的有关板材规格，经过常规干燥处理，含水率不大于12%。
(3) 镶板门的门芯板一般用12mm厚木板刨光胶结，也可用九合板、十一合板及木质复合板10mm厚代替。
(4) 镶板门、夹板门采用的纤维板不低于国家标准 GB 12626.2-90《硬质纤维板技术要求》中的二级板质量要求。
(5) 本图集采用的三合板其厚度不应小于3.5毫米。
(6) 夹板门的面层，严禁用钉结合，制作必须采用热压或冷压工艺，其技术参数应按照现行规范、标准执行。
(7) 安装玻璃一律不用油腻子，均用木压条。选用可根据门型选择压条线型，也可由选用自行设计线型由生产厂加工配套。
(8) 弹簧门、玻璃门的门扇如需加铁三角加固者，应在工程设计中注明，分别采用120和65成品铁三角。另外镶板门、拼板门的门扇大于900mm时，应在背面榫槽结合处设置铁三角，开槽与门扇面镶平。
(9) 门制作一律按榫接加工并胶锚牢固。

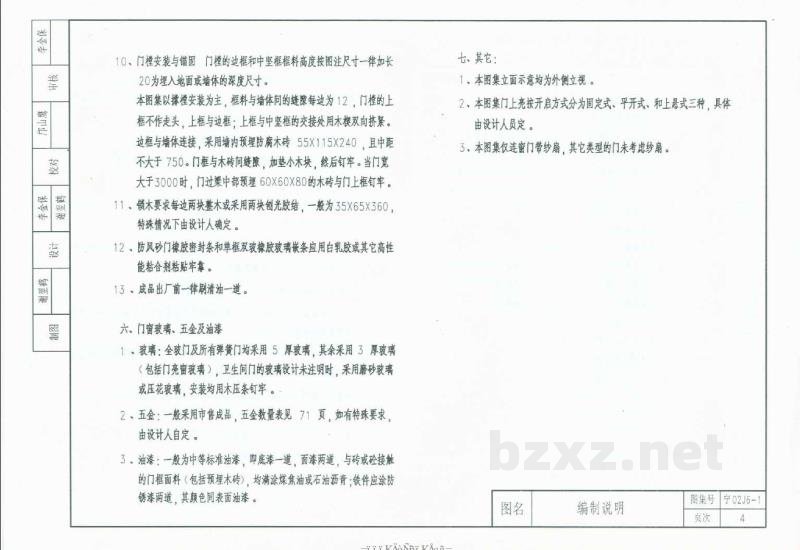

(10) 门槿安装与锚固：门的边框和中竖框框料高度按图注尺寸一律加长20mm，为埋入地面或墙体的深度尺寸。本图集以撑槿安装为主，框料与墙体间的缝隙每边为12mm。门的上框不作走头，上框与边框、上框与中竖框的交接处用木楔双向挤紧。边框与墙体连接，采用墙内预埋防腐木砖55×115×240，且中距不大于750mm。门框与木砖间缝隙，加垫小木块，然后钉牢。当门宽大于3000mm时，门过梁中部预埋60×60×80的木砖与门上框钉牢。
(11) 锁木要求每边两块整木或采用两块刨光胶结，一般为35×65×360，特殊情况下由设计人确定。
(12) 防风砂门橡胶密封条和单框双玻橡胶玻璃嵌条应用白乳胶或其它高性能粘合剂粘贴牢靠。
(13) 成品出厂前一律刷清油一道。

6. 门窗玻璃、五金及油漆
(1) 玻璃：全玻门及所有弹簧门均采用5mm厚玻璃，其余采用3mm厚玻璃（包括门亮窗玻璃）。卫生间门的玻璃设计未注明时，采用磨砂玻璃或压花玻璃，安装均用木压条钉牢。
(2) 五金：一般采用市售成品，五金数量表见71页，如有特殊要求由设计人自定。
(3) 油漆：一般为中等标准油漆，即底漆一道，面漆两道。与砖或砼接触的门框面料（包括预埋木砖），均满涂煤焦油或石油沥青。铁件应涂防锈漆两道，其颜色同表面油漆。

7. 其它
(1) 本图集立面示意均为外侧立视。
(2) 本图集门上亮按开启方式分为固定式、平开式和上悬式三种，具体由设计人员确定。
(3) 本图集仅连窗门带纱扇，其它类型的门未考虑纱扇。

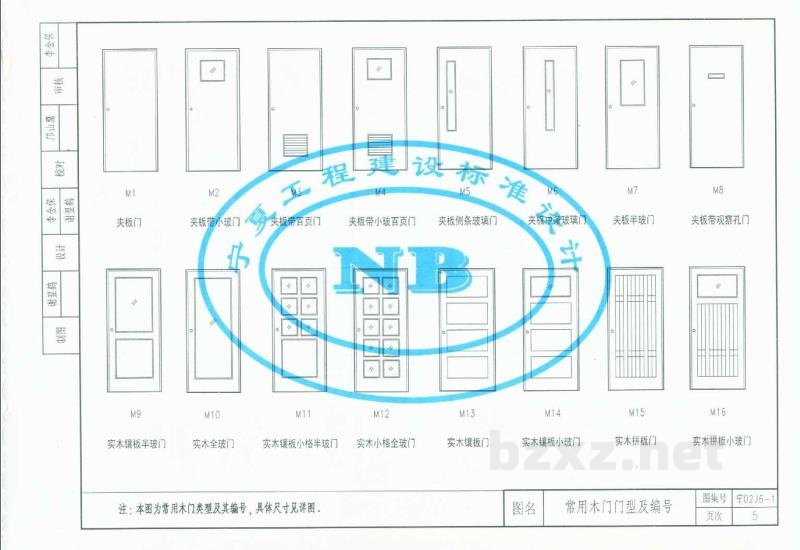

三、常用木门门型及编号 (部分示例)

M1 夹板门
M2 夹板带小玻门
M3 夹板带百页门
M4 夹板带小玻百页门
M5 夹板侧条玻璃门
M6 夹板中条玻璃门
M7 夹板半玻门
M8 夹板带观察孔门
M9 实木镶板半玻门
M10 实木全玻门
M11 实木镶板小格半玻门
M12 实木小格全玻门
M13 实木镶板门
M14 实木镶板小玻门
M15 实木拼板门
M16 实木拼板小玻门

注：本图为常用木门类型及其编号，具体尺寸见详图。

四、常用木门加工尺寸图 (M1系列示例)

注：
1. 此类门常用于卧室、办公室、教室等建筑内门。
2. 门洞与门框之间周边的安装缝均为12mm。
3. 洞口700、800宽门扇下的扫地缝均为30mm，其余洞口的门扇下的扫地缝为5mm。
4. 门框下端伸入地下均为20mm，门锁及门把手中心距地高1000mm。
5. 双开大小扇门分左右两种尺寸，对称相同，本图集只表示一种。

尺寸列表：
0720M1, 0721M1, 0724M1
0820M1, 0821M1, 0824M1
0920M1, 0921M1, 0924M1, 0927M1
1020M1, 1021M1, 1024M1, 1027M1
1120M1, 1121M1, 1124M1
