津09SJ805 建筑防水构造（PRRM种植屋面及防水系列）

天津市工程建设标准设计 DBJT29-184-2009
建筑防水构造（PRRM种植屋面及防水系列） 津09SJ805
天津市建筑标准设计办公室 2009

【批文信息】

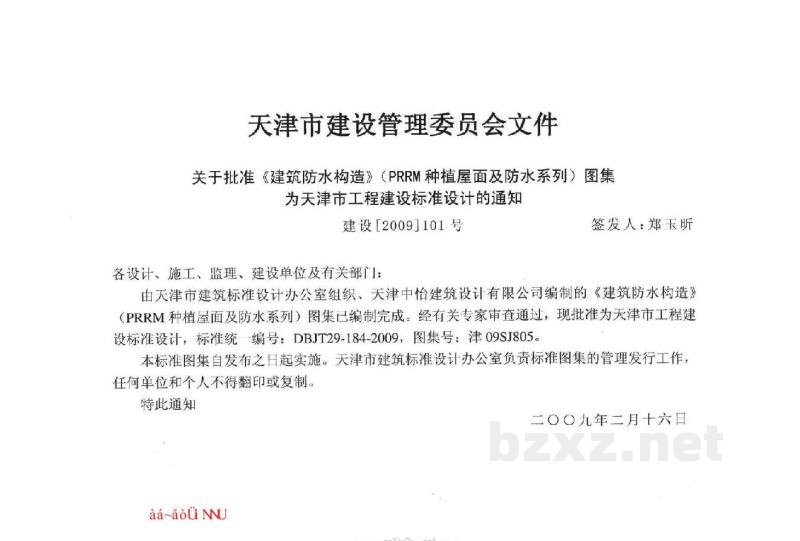

天津市建设管理委员会文件
关于批准《建筑防水构造》（PRRM种植屋面及防水系列）图集为天津市工程建设标准设计的通知
建设[2009]101号
各设计、施工、监理、建设单位及有关部门：
由天津市建筑标准设计办公室组织、天津中怡建筑设计有限公司编制的《建筑防水构造》（PRRM种植屋面及防水系列）图集已编制完成。经有关专家审查通过，现批准为天津市工程建设标准设计，标准统一编号：DBJT29-184-2009，图集号：津09SJ805。本标准图集自发布之日起实施。天津市建筑标准设计办公室负责标准图集的管理发行工作，任何单位和个人不得翻印或复制。特此通知。
天津市建设管理委员会
二〇〇九年二月十六日

【基本出版信息】
批准部门：天津市建设管理委员会
主编单位：天津市建筑标准设计办公室
实行日期：2009年2月16日
批准文号：建设[2009]101号
统一编号：DBJT29-184-2009
图集号：津09SJ805

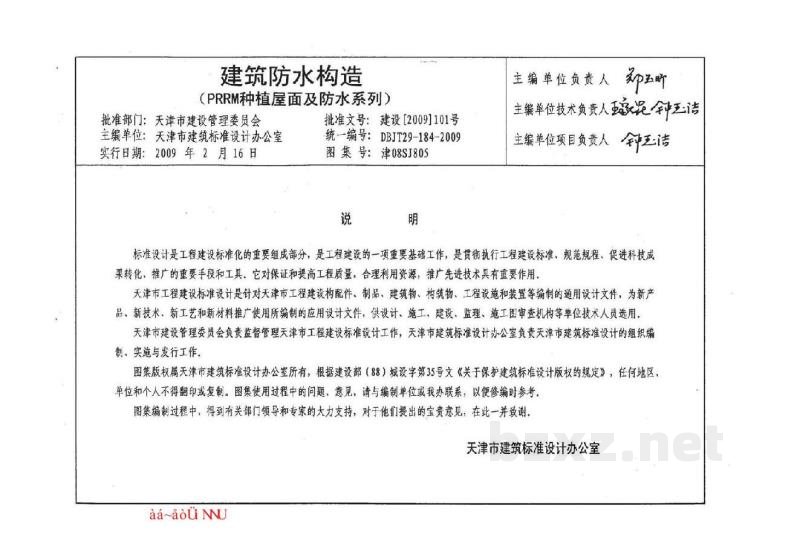

【说明】
主编单位负责人：郑玉昕
主编单位技术负责人：钟玉洁
主编单位项目负责人：王玉港

标准设计是工程建设标准化的重要组成部分，是工程建设的一项重要基础工作，是贯彻执行工程建设标准、规范规程、促进科技成果转化、推广的重要手段和工具。它对保证和提高工程质量，合理利用资源，推广先进技术具有重要作用。天津市工程建设标准设计是针对天津市工程建设构配件、制品、建筑物、构筑物、工程设施和装置等编制的通用设计文件，为新产品、新技术、新工艺和新材料推广使用所编制的应用设计文件，供设计、施工、建设、监理、施工图审查机构等单位技术人员选用。天津市建设管理委员会负责监督管理天津市工程建设标准设计工作，天津市建筑标准设计办公室负责天津市建筑标准设计的组织编制、实施与发行工作。

图集版权属天津市建筑标准设计办公室所有。根据建设部（88）城设字第35号文《关于保护建筑标准设计版权的规定》，任何地区、单位和个人不得翻印或复制。图集使用过程中的问题、意见，请与编制单位或我办联系，以便修编时参考。图集编制过程中，得到有关部门领导和专家的大力支持，对于他们提出的宝贵意见，在此一并致谢。
天津市建筑标准设计办公室

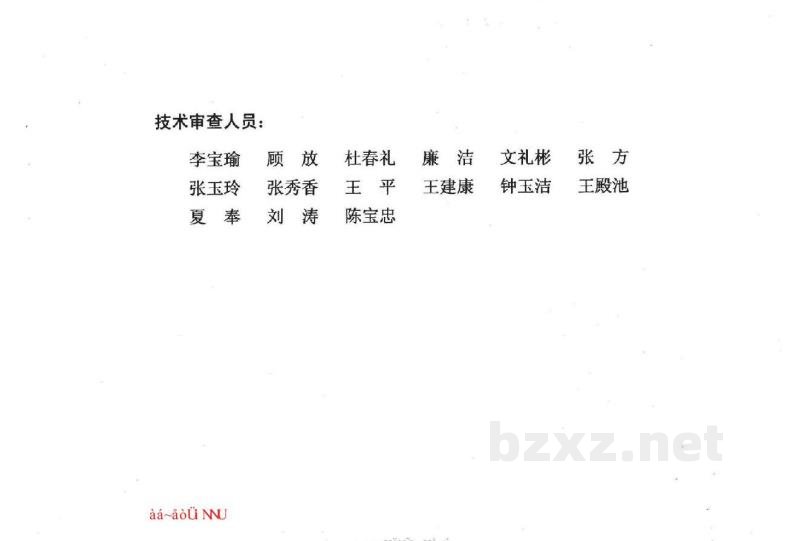

技术审查人员：李宝瑜、张玉玲、夏奉、顾放、张秀香、刘涛、杜春礼、王平、陈宝忠、廉洁、王建康、文礼彬、钟玉洁、张方、王殿池等。

【编制单位信息】
编制单位：天津中怡建筑设计有限公司
协制单位：天津市奇才防水材料工程有限公司
编制单位负责人：张是果
编制单位技术负责人：（OCR缺失，推测为相关技术负责人）
设计负责人：夏工、计设美美等（具体名单见原版）

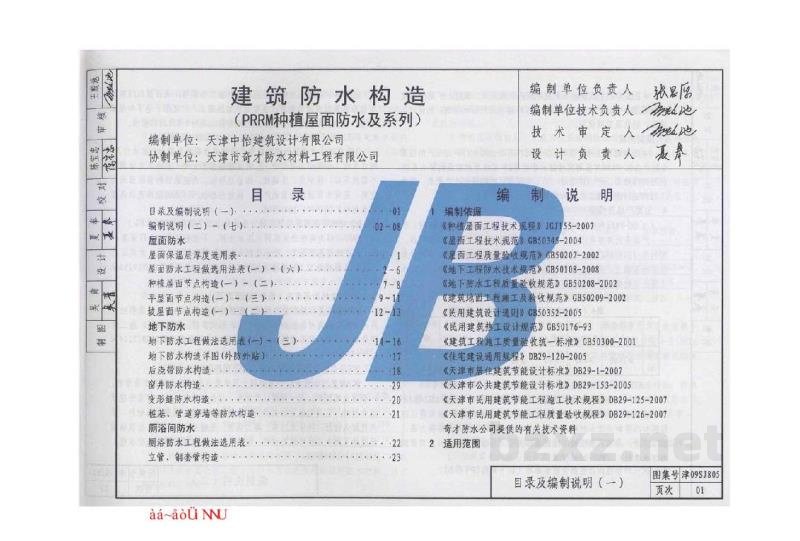

【目录】
1. 目录及编制说明（一）
2. 编制说明（二）
3. 屋面防水
- 屋面保温层厚度选用表
- 屋面防水工程做法选用表（一）（六）
- 种植屋面节点构造（一）～（二）
- 平屋面节点构造（一）～（三）
- 坡屋面节点构造（一）～（二）
4. 地下防水
- 地下防水工程做法选用表（一）
- 地下防水构造详图（外防外贴）
- 后浇带防水构造
- 窗井防水构造
- 变形缝防水构造
- 桩基、管道穿墙等防水构造
5. 厕浴间防水
- 厕浴防水工程做法选用表
- 立管、钢套管构造

【编制说明（一）】
1. 编制依据
依据下列规范及标准：
- 《种植屋面工程技术规程》JGJ 155-2007
- 《屋面工程技术规范》GB 50345-2004
- 《屋面工程质量验收规范》GB 50207-2002
- 《地下工程防水技术规范》GB 50108-2008
- 《地下防水工程质量验收规范》GB 50208-2002
- 《建筑地面工程施工及验收规范》GB 50209-2002
- 《民用建筑设计通则》GB 50352-2005
- 《民用建筑热工设计规范》GB 50176-93
- 《建筑工程施工质量验收统一标准》GB 50300-2001
- 《住宅建设通用规程》DB 29-120-2005
- 《天津市居住建筑节能设计标准》DB 29-1-2007
- 《天津市公共建筑节能设计标准》DB 29-153-2005
- 《天津市民用建筑节能工程施工技术规程》DB 29-125-2007
- 《天津市民用建筑节能工程质量验收规程》DB 29-126-2007
- 奇才防水公司提供的有关技术资料

2. 适用范围
本图集适用于天津地区新建建筑的种植屋面，新建、扩建和改建的一般屋面、地下建筑及有防水要求的楼地面的防水构造，供设计、施工、验收及监理使用。

3. 编制内容
本图集编制了天津市奇才防水材料有限公司自行研发生产的国家专利产品QC-PRRM种植用抗根防水卷材等8种防水材料组成的防水系统，包括种植屋面、平屋面、坡屋面、地下建筑等防水构造做法选用表，防水工程构造详图，施工要点和质量验收标准。

4. 主要产品及性能
4.1 QC-PRRM种植用抗根防水卷材（以下简称PRRM抗根卷材）
产品是天津市奇才防水材料工程有限公司生产的国家专利产品，专利号：200620027674.1。材料在保持高聚物改性沥青防水卷材防水性能的基础上，通过对面层材料和基层材料的化学抗根处理，从根本上阻止了植物根穿透，同时不影响植物生长，具备了防水、阻根双重功能。
其主要性能指标见表4.1：
表4.1 PRRM抗根卷材主要性能指标（4mm厚）
- 可溶物含量 (g/m²)：≥2900
- 拉力 (N/50mm)：≥800
- 断裂延伸率 (%)：≥40
- 耐根穿刺试验：合格
- 耐热度 (105℃, 30min)：无滑动、无皱缩、无气泡
- 低温柔度 (℃)：-25
- 不透水性 (MPa, 30min)：≥0.3
执行标准：企标 Q/12WQ4653-2007《种植用抗根SBS改性沥青防水卷材》

4.2 QC-LSZ自粘聚合物改性沥青聚酯胎防水卷材（以下简称LSZ卷材）
该产品以高聚合物改性沥青为基料，聚酯毡为胎体，表面覆以防粘膜和PE膜制成防水材料。冷施工，可在湿基面上施工，粘接力强，施工方便，具有自愈性能。性能指标执行《自粘聚合物改性沥青聚酯胎防水卷材》JC 898-2002标准。

4.3 QC-CPY弹性体改性沥青防水卷材（以下简称CPY卷材）
该产品以聚酯毡为胎基，涂盖上高聚物改性沥青，表面覆以PE膜等矿物粒料等制成防水卷材，通常为热熔法施工。广泛用于地下和屋面防水。性能指标执行《弹性体改性沥青防水卷材》GB 18242标准。

4.4 LTL水泥基渗透结晶型防水涂料（以下简称LTL涂料）
LTL涂料具有超强的渗透能力，独特的自我修复能力，防水作用的永久性（与混凝土同寿命）。可在潮湿基面上施工且施工方法简便，不需找平层、保护层，工期短，综合造价低。在迎水面和背水面均可使用，是背水面设防的首选产品。性能指标执行《水泥基渗透结晶型防水材料》GB 18445-2001标准。

4.5 QC-NMPU环保型彩色聚氨酯防水涂料（以下简称NMPU涂料）
NMPU涂料为两组分反应固化防水涂料，不含有机溶剂，为环保型产品。可在潮湿基面施工，防水层整体化无接缝，可靠性强，尤其适用于复杂基面的施工。性能指标执行《聚氨酯防水涂料》GB/T 19250标准。

4.6 QC-F6玻纤胎沥青瓦（简称QC沥青瓦）
QC沥青瓦是以玻纤毡为胎基，经浸涂石油沥青，上表面覆盖彩砂，另一面覆以隔离材料而制成防水片材。形式多样，质轻耐用，施工简便，是坡屋面理想防水材料。性能指标执行《玻纤胎沥青瓦》GB/T 20474-2006标准。

4.7 QCP渗晶型膨胀止水防水毯（以下简称QCP防水毯）
QCP膨胀防水毯是以钠基膨润土及渗透结晶活性母料为主要原料，一面覆盖编织布，另一面覆以无纺布，用针刺法制成的一种柔性毯状防水材料。它具有优异的抗渗性，独特的自愈性，因是无机材料，不老化、耐久性好、环保无污染、施工简便，是隧道、人工湖、垃圾填埋场及地下防水工程理想的材料。性能指标执行《钠基膨润土防水毯》JG/T 193-2006标准。

【编制说明（二）】
（此处为图集后续页面，原文主要包含具体的工程做法选用表、节点构造图及说明，鉴于OCR文本在此处截止，具体构造做法及详图内容请参考原图集DBJT29-184-2009对应页码。）
