11BS3 给水工程（华北标图集）

华北标BS系列图集（原91SB系列）
11BS3 给水工程

编制单位：北京市城乡规划标准化办公室
出版发行：北京工程建设标准化协会、中国建筑工业出版社

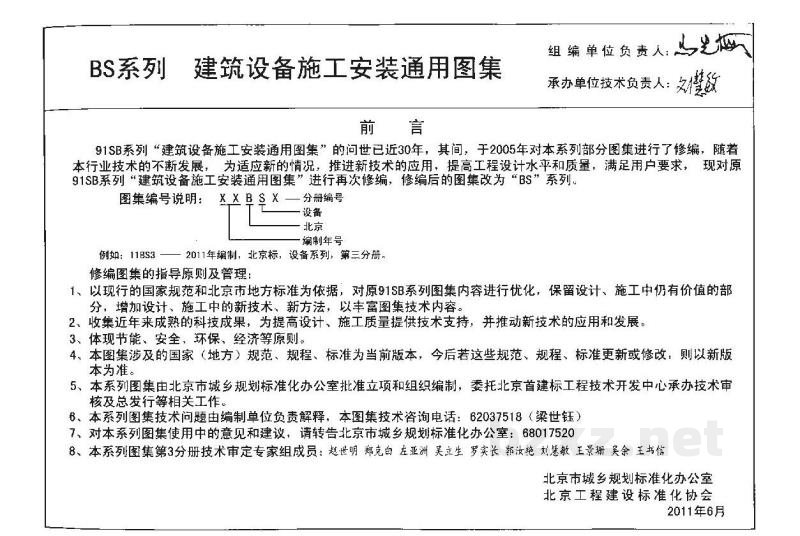

前言

组编单位负责人：与芝梅
承办单位技术负责人：文

91SB系列“建筑设备施工安装通用图集”的问世已近30年。其间，于2005年对本系列部分图集进行了修编。随着本行业技术的不断发展，为适应新的情况，推进新技术的应用，提高工程设计水平和质量，满足用户要求，现对原91SB系列“建筑设备施工安装通用图集”进行再次修编，修编后的图集改为“BS”系列。

图集编号说明：
××至X—分册编号、设备、北京、编制年号。
例如：11BS3——2011年编制，北京标，设备系列，第三分册。

修编图集的指导原则及管理：
1、以现行的国家规范和北京市地方标准为依据，对原91SB系列图集内容进行优化，保留设计、施工中仍有价值的部分，增加设计、施工中的新技术、新方法，以丰富图集技术内容。
2、收集近年来成熟的科技成果，为提高设计、施工质量提供技术支持，并推动新技术的应用和发展。
3、体现节能、安全、环保、经济等原则。
4、本图集涉及的国家（地方）规范、规程、标准为当前版本，今后若这些规范、规程、标准更新或修改，则以新版本为准。
5、本系列图集由北京市城乡规划标准化办公室批准立项和组织编制，委托北京首建标工程技术开发中心承办技术审核及总发行等相关工作。
6、本系列图集技术问题由编制单位负责解释。本图集技术咨询电话：62037518（联系人：染世钰）。
7、对本系列图集使用中的意见和建议，请转告北京市城乡规划标准化办公室：68017520。
8、本系列图集第3分册技术审定专家组成员：赵世明、郑克白、左亚洲、吴立生、罗实长、郭汝艳、刘慧敏、王景珊、吴余、王书信。

北京市城乡规划标准化办公室
北京工程建设标准化协会
2011年6月

编制单位：中国航空规划建设发展有限公司
编制日期：2011年05月

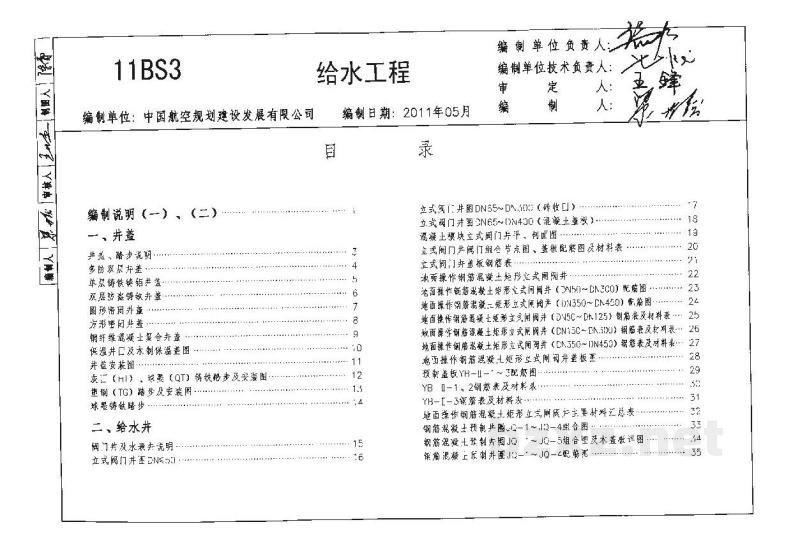

目录

一、井盖
1. 井盖说明
2. 多防双层井盖
3. 单层铸铁井盖
4. 双层防产生井盖
5. 圆形密闭井盖
6. 方形密闭井盖
7. 钢纤维混凝土复合井盖
8. 保温井口及木制保温井盖
9. 井盖安装图
10. 灰口（HI）、球墨（QT）铸铁踏步及安装图
11. 铸钢（TG）踏步及安装图
12. 球墨铸铁铁路步

二、给水井
1. 阀门井及水表井说明
2. 立式阀门井
- 立式阀门井图 DN500-DN1000（砖砌）
- 立式阀门井图 DN50-DN300（混凝土现浇）
- 混凝土模块立式阀门井平面图、剖面图
- 立式阀门井阀门组合节点图、盖板配筋图及材料表
- 立式阀门井盖板钢筋表
- 地面操作钢筋混凝土矩形立式闸阀井（>DN500~DN1000）配筋图
- 地面操作钢筋混凝土矩形立式闸阀井（DN350~DN450）配筋图
- 地面操作钢筋混凝土矩形立式闸阀井（DN50~DN125）配筋表及材料表
- 地面操作钢筋混凝土矩形立式闸阀井（DN150~DN400）钢筋表及材料表
- 地面操作钢筋混凝土矩形立式闸阀井盖板筋
- 预制盖板 YH、YB 系列配筋图
- YH-I-3 钢筋表及材料表
- 地面操作钢筋混凝土矩形立式闸阀井主要材料汇总表
- 钢筋混凝土预制井图 JQ-1~JQ-4 组合图
- 钢筋混凝土预制井图 JQ-5 组合图及木盖板说明
- JQ-2 配筋图
- 钢筋混凝土预制井图 JQ-5 配筋图及预埋件大样图
- 预制井图 JQ-~JQ-5 钢筋表及材料表
- 管道穿钢筋混凝土井壁预留防水套管及洞口加强图
- 混凝土模块圆形水表井安装图 DN≤50
- 混凝土模块矩形水表井安装图（闸阀、无旁通管、无止回阀）
- 混凝土模块矩形水表井安装图（闸阀，无旁通管、有止回阀）
- 混凝土模块矩形水表井安装图（设双止回阀、倒流防止器）
- 混凝土模块矩形井盖筑图
- 砖砌水表井安装图 DN≤50
- 砖水表井安装图（闸阀、无旁通、无止回阀）
- 砖水表井安装图（闸阀、无旁通、有止回阀）
- 砖砌水表井安装图（闸阀，有旁通管、无止回阀）
- 砖砌水表井安装图（闸阀、有旁通管、有止回阀）
- 砖砌水表井安装图（蝶阀、无旁通管、无止回阀）
- 砖砌水表井安装图（蝶阀，有止回阀、无短管）
- 钢筋混凝土水表井剖面图
- 钢筋混凝土水表井室配筋图
- 钢筋混凝土水表井材料表
- 水表井盖板安装顺序表及配筋图
- 水表井盖板配筋图
- 水表井盖板钢筋表
- 水表井盖板材料表
- 水表栓井液图
- 方形水表栓井盖板配筋图

三、水箱
1. 水箱说明
2. 不锈钢水箱选用表
3. 不锈钢水箱平面、立面图
4. 不锈钢水箱底架基础图
5. 高有效水箱
6. 消防水箱

四、给水设备及隔振
1. 给水设备及隔振说明（一）、（二）
2. SFL型多级泵安装图
3. SFL型多级泵性能参数表（一）
4. CMG型立式屏蔽泵安装图
5. CMG型立式屏蔽泵性能参数表
6. AMG、SAR、ZX系列泵性能参数
7. 设备安装
8. ZWX系列稳压水设备选用表
9. GW-系列叠正高位调蓄供水设备说明
10. GWT系列叠压高位调蓄供水设备选用表
11. GWT系列叠压高位调蓄供水设备安装图
12. SWT系列叠压高位调蓄设备原理图及调蓄罐安装图
13. ZWG系列叠压供水设备
14. AWC系列设备
15. ZWE系列设备
16. ZWL系列设备
17. ZWL(X)设备
18. XMW(I)型叠压供水设备说明
19. XMW(L)型叠压供水设备说明
20. 设备选用表（一）
21. 水泵设备说明
22. 设备安装图
23. 分体底座安装图
24. 供水设备性能表
25. XMW(I)型叠压供水设备安装尺寸
26. 浮筑楼板（分）隔振隔声地板（点铺式）说明
27. 立式水泵浮筑隔振隔声地板安装图（点铺式）
28. 立式水泵浮筑隔振隔声地板安装图（满铺式）
29. 浮筑结构内橡胶隔振隔声垫
30. 浮筑结构橡胶隔振隔声垫技术参数表
31. 型橡胶浮振隔声垫
32. GZ型管道管夹橡胶隔振座、J型管道管夹隔振器
33. GZ型管道管夹橡胶隔振座外形尺寸表
34. G型管道管夹隔振器外形尺寸表
35. XD型管道吊式限振器
36. 弹簧减振器吊架详图
37. 弹簧减振器吊架性能参数及外形尺寸表
38. DT型弹簧减振器
39. 隔振器安装示意图
40. JG剪切型橡胶隔振器及ZI型阻尼弹簧复合减振器计画
41. JG剪切型橡胶隔振器及Z型阻尼弹簧复合减振器主要性能及外形尺寸表
42. 橡胶柔性接管
43. 橡胶柔性接管规格表

五、套管、喇叭口
1. 套管、喇叭口说明
2. 柔性防水套管安装图
3. 柔性防水套管零件图
4. 柔性防水套管尺寸表
5. 刚性防水套管I、II型安装图
6. 刚性防水套管I、II型安装图（注：原文重复，整理保留）
7. 刚性防水套管I、II、III、IV型尺寸表
8. 刚性密闭套管I型安装图（用于人防工程）
9. 柔性密闭套管I型安装图（用于人防工程）
10. 吸水喇叭
11. 吸水喇叭口支架
12. 吸水喇叭支座尺寸表

六、特种阀门及仪表
1. 双杠杆浮球阀安装图 DN15~DN100
2. 活塞式液压水位控制阀安装图
3. 活塞式液压水位控制阀
4. 电力控制遥控浮球阀安装图（一）、（二）
5. 减压阀选用安装说明
6. 弹簧膜片式减压阀安装图 DN15~DN40
7. 弹簧膜片式减压阀安装图 DN50~DN150
8. 电力控制（先导式）可调减压阀安装图 DN50~DN150
9. 先导式可调减压阀
10. 142~164页相关阀门及仪表详细参数与图示（含DN50-DN150等规格）
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
