宁02J8 楼梯图集（宁夏）

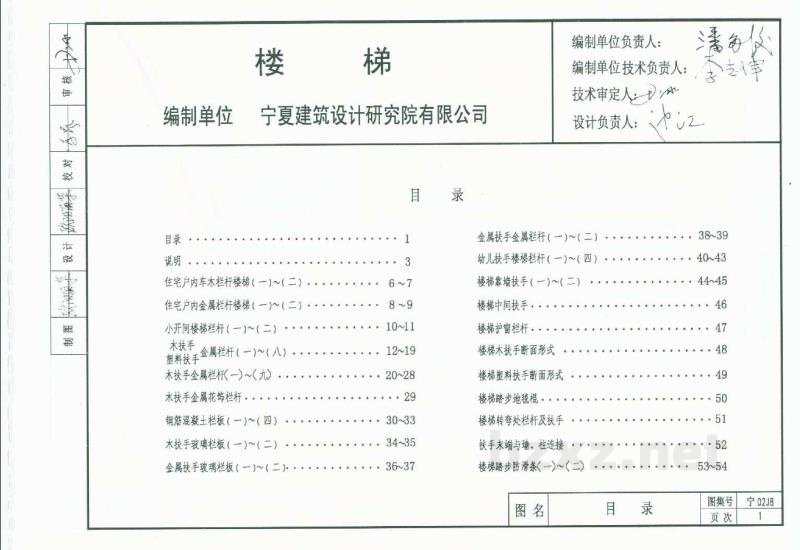

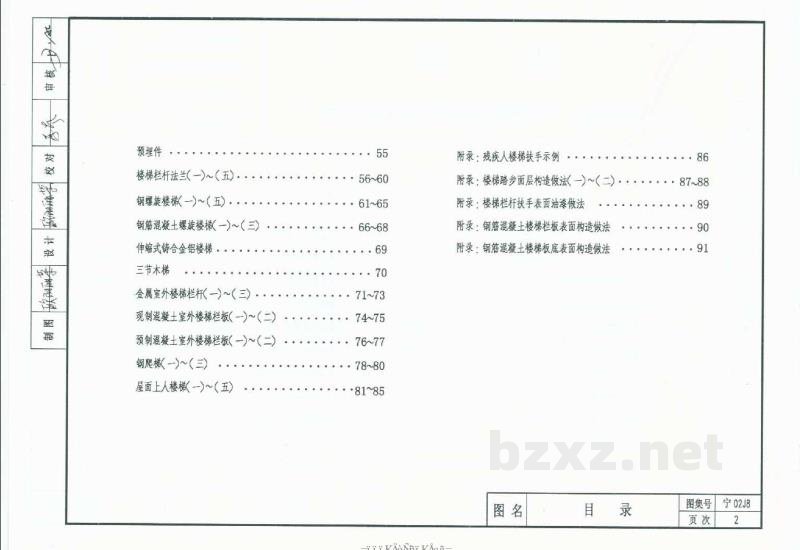

目 录

说明：本图为建筑标准设计图集的目录页。

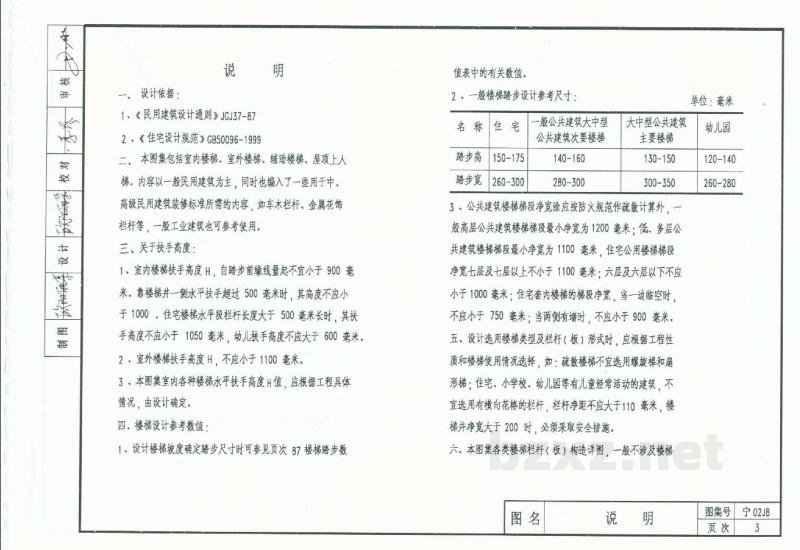

说 明

一、设计依据：

1. 《民用建筑设计通则》GJ37-87
2. 《住宅设计规范》GB50096-1999

二、本图集包括室内楼梯、室外楼梯、辅助楼梯、屋顶上人梯，内容以一般民用建筑为主，同时也编入了一些用于中、高层民用建筑设计标准中所要的内容。如车水栏杆、金属花饰栏杆等，一般工业楼梯也可参考使用。

三、关于扶手高度：

1. 室内楼梯扶手高度H，自踏步前缘线量起不宜小于900毫米。靠梯井一侧水平扶手续超过500毫米时，其高度不应小于1000。住宅楼梯水平段栏杆长度大于500毫米长时，其扶手高度不应小于1050毫米，幼儿扶手高度应不大于600毫米。
2. 室外楼梯扶手高度H，不应小于1100毫米。
3. 本图集室内各种楼梯水平扶手高度H值，应根据工程具体情况，由设计确定。

四、楼梯坡度参考数值：

1. 设计楼梯坡度确定踏步尺寸时可参见页87 楼梯踏步数表中的有关数值。

单位：毫米

3、公共建筑楼梯梯段净宽除按防火规范规定计算外，一般高层公共建筑楼梯梯段最小净宽为1200毫米；低、多层公共建筑楼梯梯段最小净宽为1100毫米。住宅公用楼梯梯段宽度七层及七层以上与不少于1100毫米；六层及六层以下不应小于1000毫米；住宅套内楼梯的梯段净宽，当一边设栏杆时，不应小于750毫米；当两侧有墙时，应不小于900毫米。

五、设计选用楼梯类型及栏杆（板）形式时，应根据工程性质和楼梯使用情况进行选择。如：疏散楼梯不宜选用螺旋形和扇形梯；住宅、小学校、幼儿园等有儿童经常活动的建筑，不应选用有锐角尖端的栏杆，栏杆间距应不大于110毫米，楼梯井净宽大于200时，必须采取安全措施。

六、本图集各类楼梯栏杆（板）构造详图，一般不涉及楼梯
