津07SSZ1-6 电力排管、工井

城市道路质量通病防治系列图集

DBJT29-175-2007

津 07SSZ1-6

电力排管、工井

目  录

aa-aoQ NNU

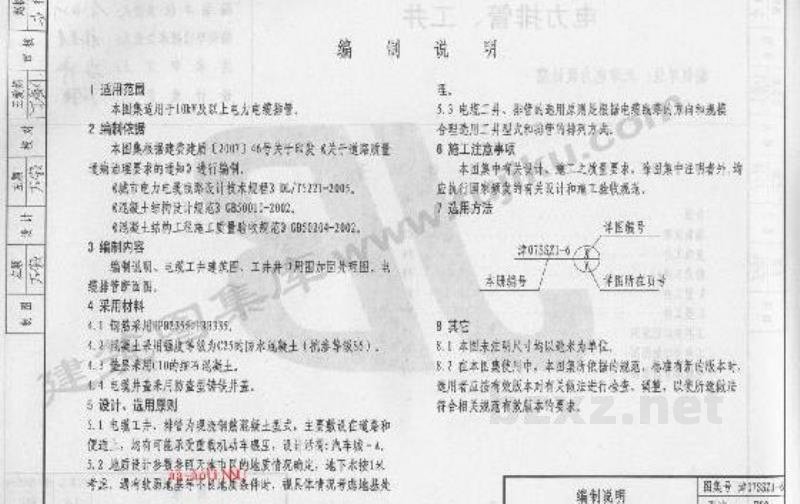

编制说明

1 适用范围

本图集适用于10kV及以上电力电缆终端。

2 编制依据

本图集根据建设部建质[2007]46号关于印发《关于工程建设标准局部修订的通知》进行编制。
城市电力电缆线路设计技术规程 DL/T5221-2005。
混凝土结构设计规范 GB50010-2002
建筑与结构工程施工质量控制验收规范 GB50304-2002

3 编制内容

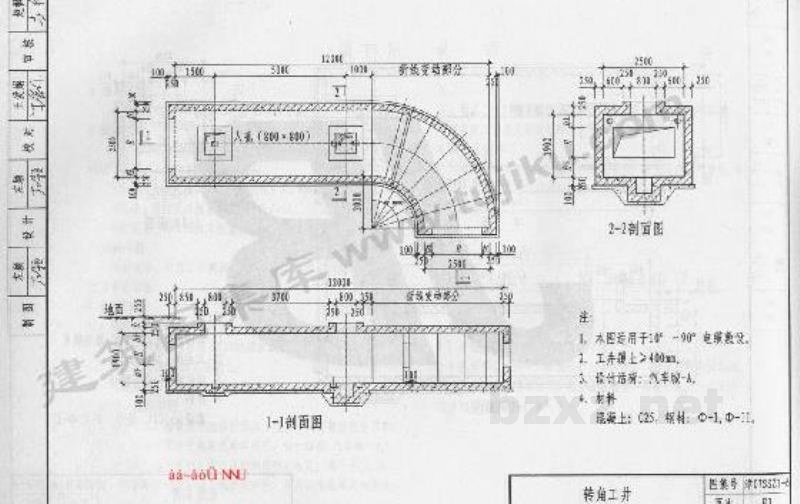

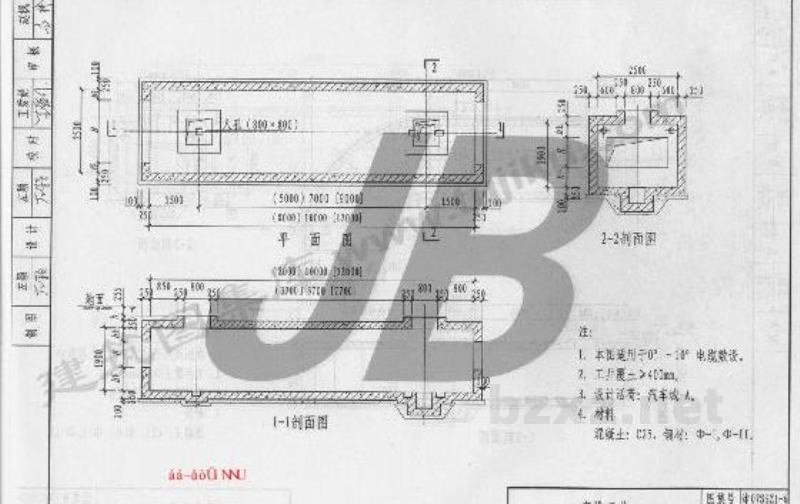

编制说明、电缆工井类型图、立井和开口型剖面详图，以及安装构造详图。

4 采用材料

4.1 钢筋采用HRB335或HRB335E。
4.2 混凝土采用强度等级为C25的防水混凝土（抗渗等级S6）。
4.3 垫层采用C10的红石砼上。
4.4 电缆井盖采用高强度铸铁井盖。

5 设计、选用原则

5.1 电缆工井，排管的选型原则上是依据中压电缆的走向和规模合理选用工井类型和排管的排列方式。
5.2 地质设计参数参照该工程区的地质资料确定。地下水按1米考虑。遇到软弱地基等不利地质条件时，须具体研究处理措施。

6 施工注意事项

本图集中有关说明、施工之质量要求，除图中注明外，均应执行国家颁发的有关设计和施工验收规范。

7 选用方法

8 其它

8.1 本图集尺寸均以毫米为单位。
8.2 在本图集使用中，凡本图集所依据的规范、标准有修订版本时，选用者应按有效版本对有关做法进行检查、调整。以免影响设计符合相关规范要求或本身的要求。

编制说明 图号 沪DSSG-0
页次 F02
