标准图集号： 02G07
图集类别：其它
标准状态：现行
发布日期：2023-03-03
实施日期：2023-03-03
下载格式：pdf zip
下载大小：6.03 MB
02G07
编制单位 山西省第二建筑设计院
目录 &........................... 1
YT13-1 (2)-XX-A1材料表 &.................. 23~26
编制说明 &................. 2~3
YT15-1 (2)-XX-B1材料表 &.................. 27~28
板式阳台1、2型平面图 &.......... 4
YT15-1 (2)-XX-C1材料表 &.................. 29~30
板式阳台3型平面图详图 &.......... 5
YT18-1 (2)-XX-B1材料表 &.................. 31~32
梁板式阳台面板详图 &............ 6
YT12-1 (2)-XXXX-A1材料表 &.................. 33~39
梁板式阳台构件详图 &............ 7
YT15-1 (2)-XXXX-C1材料表 &.................. 40~43
平衡板式阳台1型平面图详图 &........ 8
YT15-1 (2)-XXXX-A1材料表 &.................. 44~50
平衡板式阳台2、3型平面图详图 &...... 9
YT15-1 (2)-XXXX-B1材料表 &.................. 51~57
单阳台选用表 &................... 10
YT15-1 (2)-XXXX-C1材料表 &.................. 58~61
组合阳台选用表 &................. 11~16
YT18-1 (2)-XXXX-B1材料表 &.................. 62~68
YT12-1 (2)-XX-A1材料表 &............. 17~20
YT12-1 (2)-XX-C1材料表 &............. 21~22

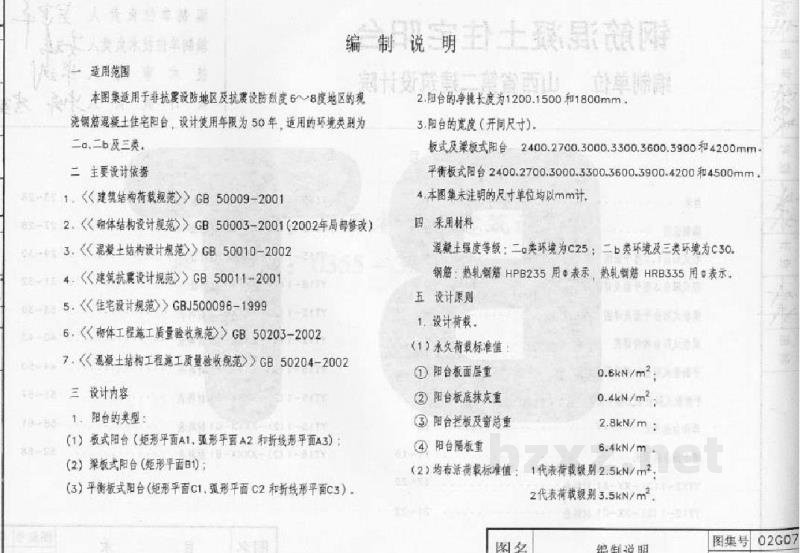

一 适用范围
本图集适用于非抗震设防地区或抗震设防烈度6~8度地区的现浇钢筋混凝土住宅阳台，设计使用年限为50年，适用的环境类别为一、二a及三类。
二 主要设计依据
三 设计内容
板式及梁板式阳台：2400、2700、3000、3300、3600、3900和4200mm。
平衡板式阳台：2400、2700、3000、3300、3600、3900、4200和4500mm。
四 采用材料
混凝土强度等级：一类环境为C25；二a类环境及三类环境为C30。
钢筋：热轧钢筋HRB335用a表示，热轧钢筋HRB335用b表示。
五 设计活荷载
图号 02G607页次 2
✕
