新12S4 专用给水工程

批准部门：新疆维吾尔自治区住房和城乡建设厅
组编单位：新疆维吾尔自治区标准建设服务中心
编制单位：乌鲁木齐建筑规划设计研究院有限责任公司

批准文号：新建标[2018]8号
统一编号：DBJT727-128-12
施行日期：2013年8月1日

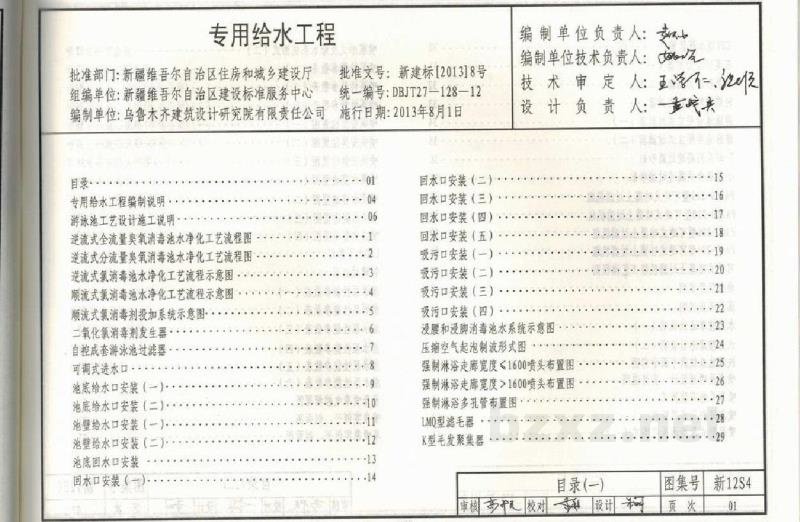

目录 .................................................... 01
专用给水工程编制说明..................................... 04
游泳池工艺设计施工说明................................. 06
逆流式全浸量臭氧消毒池水净化工艺流程图............... 2
逆流式分流量臭氧消毒池水净化工艺流程图............... 3
逆流式氯消毒水氧化工艺流程示意图..................... 4
顺流式氯消毒池水净化工艺流程示意图................. 5
顺流式氢消毒剂投加系统示意图....................... 6
二氧化氯消毒剂发生器................................. 7
自动成套循环过滤设备................................... 8
可调试进水口 ........................................... 9
池底给水口安装 (一) .................................. 10
池底给水口安装 (二) .................................. 11
溢型给水口安装 (一) ................................... 12
溢型给水口安装 (二) ................................... 13
地漏回水口安装 ......................................... 14

回水口安装 (一) ....................................... 15
回水口安装 (二) ....................................... 16
回水口安装 (三) ....................................... 17
回水口安装 (四) ....................................... 18
回水口安装 (五) ....................................... 19
吸污口安装 (一) ....................................... 20
吸污口安装 (二) ....................................... 21
吸污口安装 (三) ....................................... 22
吸污口安装 (四) ....................................... 23
浸膜和浸滤消毒池供水系统示意图..................... 24
压缩空气比湿制流标尺图.............................. 25
强制淋浴走廊宽度＜1600喷头布置图................. 26
强制淋浴走廊宽度＞1600喷头布置图................. 27
强制淋浴多联管布置图................................... 28
L型毛发聚集器 ........................................... 29
