15ZJ602 建筑节能门窗（中南标图集）

批准单位：

• 湖北省住房和城乡建设厅
• 河南省住房和城乡建设厅
• 湖南省住房和城乡建设厅
• 广东省住房和城乡建设厅
• 广西壮族自治区住房和城乡建设厅
• 海南省住房和城乡建设厅

批准文号： 粤建关[2015]80号
图 集 号： 15ZJ602

主编单位：

• 湖南省大学设计研究院有限公司
• 中国建筑第五工程局有限公司

生效日期： 2015.12.1

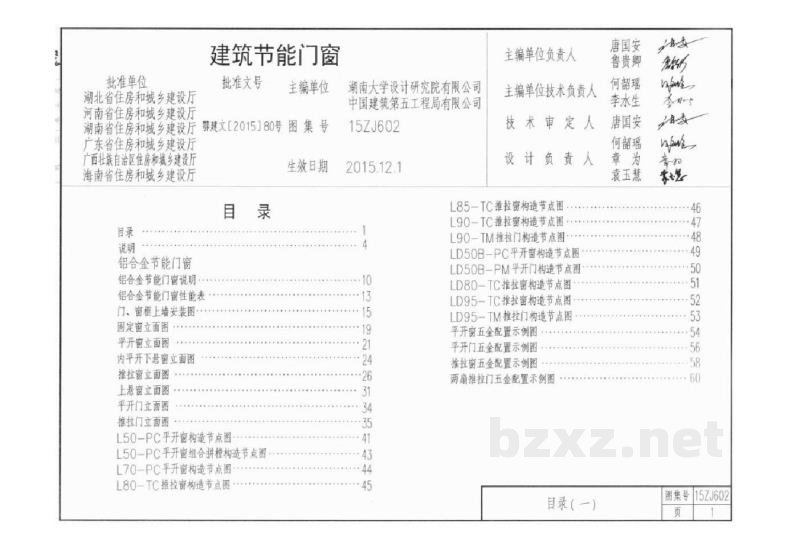

目录 ... 1

说明 ... 4

铝合金节能门窗

• 铝合金节能门窗说明 ... 10
• 铝合金节能门窗性能表 ... 13
• 门、窗洞口墙安装图 ... 15
• 固定窗立面图 ... 19
• 平开窗立面图 ... 21
• 内开下悬窗立面图 ... 24
• 推拉窗立面图 ... 26
• 上悬窗立面图 ... 31
• 平开门立面图 ... 34
• 推拉门立面图 ... 35
• L50-PC平开窗构造节点图 ... 41
• L50-PC平窗组合拼装构造节点图 ... 43
• L70-PC平开窗构造节点图 ... 44
• L80-TC推拉窗构造节点图 ... 45

L85-TC推拉窗构造节点图 ... 46

L90-TC推拉窗构造节点图 ... 47

L90-TM推拉门构造节点图 ... 48

LD50B-PC平开窗构造节点图 ... 49

LD50B-PM平开门构造节点图 ... 50

LD80-TC推拉窗构造节点图 ... 51

LD95-TC推拉窗构造节点图 ... 52

LD95-TM推拉门构造节点图 ... 53

平开窗五金配置系列图 ... 54

平开门五金配置系列图 ... 56

推拉窗五金配置系列图 ... 58

推拉门五金配置系列图 ... 60

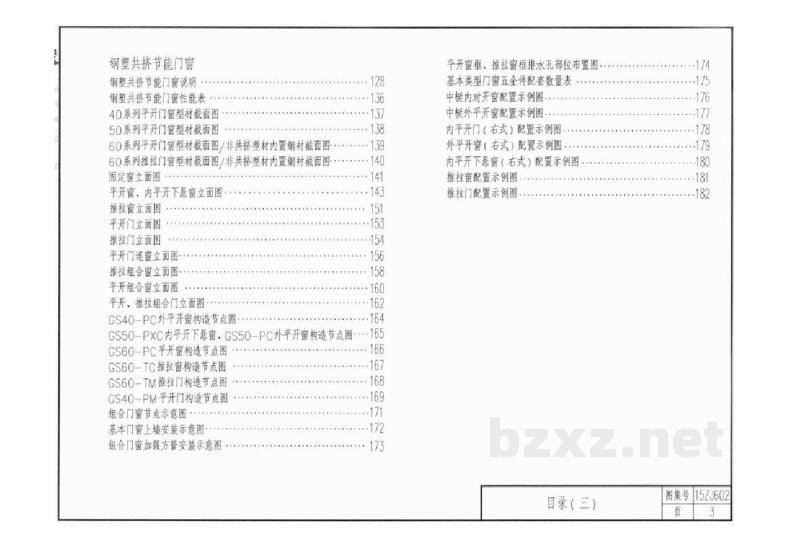

钢塑共挤节能门窗

钢塑共挤节能门窗说明  ·····  128

钢塑共挤节能门窗性能要求  ·····  136

40系列平开门窗型材截面图  ·····  137

50系列平开门窗型材截面图  ·····  138

60系列平开门窗型材截面图，非共挤型材内置钢衬截断面  ·····  139

60系列推拉门窗型材截面图，非共挤型材内置钢衬截断  ·····  140

固定窗立面图  ·····  141

平开窗、均开下悬窗立面图  ·····  143

推拉窗立面图  ·····  151

平开门立面图  ·····  153

推拉门立面图  ·····  154

平开门固定窗立面图  ·····  156

推拉窗分扇立面图  ·····  158

平开窗分扇立面图  ·····  160

平开、推拉组合门立面图  ·····  162

GS40-PC外平开窗构造节点图  ·····  164

GS50-PXC内开下悬窗、GS50-PC外平开门窗构造节点图  ·····  165

GS60-PC平开窗构造节点图  ·····  166

GS60-TC推拉窗构造节点图  ·····  167

GS60-TM推拉门构造节点图  ·····  168

CS40-PM平开门构造节点图  ·····  169

组合门窗节点示意图  ·····  171

基本门窗上墙安装示意剖面  ·····  172

组合门窗加强管安装示意剖视  ·····  173

平开窗框、推拉窗框排水孔部位布置图  ·····  174

基本类型门窗五金件配备数量表  ·····  175

中横内开下悬窗配置示意图  ·····  176

中横内外开窗配置示意图  ·····  177

内平开门（右式）配置示意图  ·····  178

内平开窗（右式）配置示意图  ·····  179

内开下悬窗（右式）配置示意图  ·····  180

推拉窗配置示例图  ·····  181

推拉门配置示例图  ·····  182
