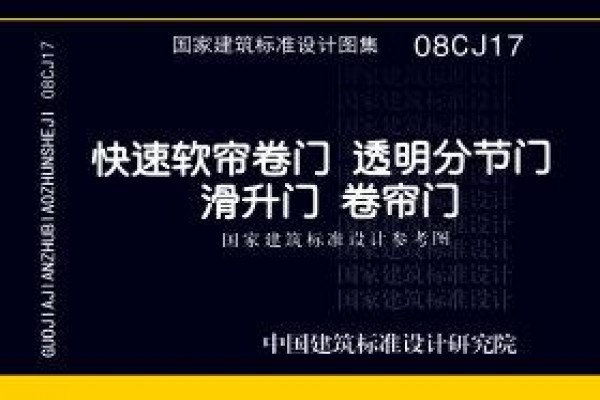

08CJ17 快速软帘卷门 透明分节门 滑升门 卷帘门（参考图集）

（1）适用范围：本图集适用于一般工业与民用建筑。（2）主要内容：主要内容为快速软帘卷门、透明分节门、滑升门、卷帘门4种门型。包括说明、选用表、平立剖面图和安装节点图。（3）特点：1）快速软帘卷门适用于医药、食品、电子等行业有洁净度和有温湿度要求的工业厂房、物流仓库等。2）透明分节门适用于大型店铺、展示橱窗、展厅等。3）滑升门适用于工业厂房、库房、车库等。4）卷帘门包括普通型、超重型和防火卷帘门，适用于各类工业与民用建筑。图集内容新颖、全面、专业性强，便于设计选用和施工安装。

快速软帘卷门、透明分节门、滑升门、卷帘门国家建筑标准设计参考图

图集号：08CJ17
主编单位：中国建筑标准设计研究院、上海宝产三和门业有限公司
实行日期：2008年10月1日

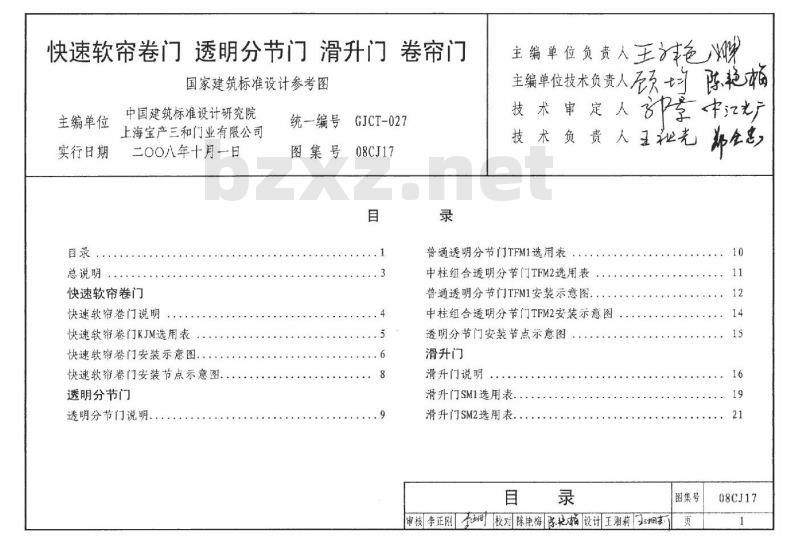

【目录】
1. 快速软帘卷门（说明、选用表、安装示意图、安装节点示意图）
2. 透明分节门（说明、统一编号、选用表、安装示意图、安装节点示意图）
3. 滑升门（说明、选用表、安装示意图、布置图）
4. 卷帘门（说明、选用表、安装示意图、安装节点示意图）

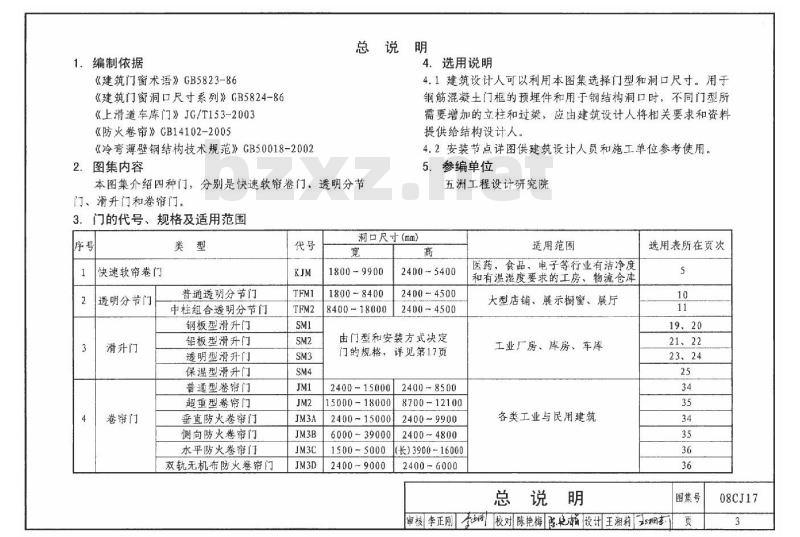

【总说明】

1. 编制依据
- 《建筑门窗术语》GB5823-86
- 《建筑门窗洞口尺寸系列》GB5824-86
- 《上滑道车库门》JG/T153-2003
- 《防火卷帘》GB14102-2005
- 《冷弯薄壁钢结构技术规范》GB50018-2002

2. 图集内容
本图集介绍四种门型，分别是：快速软帘卷门、透明分节门、滑升门和卷帘门。

3. 门的代号、规格及适用范围
- 快速软帘卷门 (KJM)：洞口尺寸（宽）1800-9900mm，（高）2400-5400mm。适用范围：医药、食品、电子等行业有洁净度及温湿度要求的工房、物流仓库。
- 普通透明分节门 (TFM1)：洞口尺寸（宽）1800-8400mm，（高）2400-4500mm。适用范围：工业厂房、库房、车库。
- 中柱组合透明分节门 (TFM2)：洞口尺寸（宽）8400-18000mm，（高）2400-4500mm。适用范围：各类工业与民用建筑。
- 滑升门 (SM1/SM2/SM3/SM4)：
* SM1 (钢板型)：洞口尺寸（宽）2400-15000mm，（高）2400-15000mm。适用范围：由门型和安装方式决定。
* SM2 (铝板型)：洞口尺寸（宽）15000-18000mm，（高）6000-39000mm。适用范围：详见第17页。
* SM3 (透明型)：洞口尺寸（宽）2400-15000mm，（高）1500-5000mm。
* SM4 (保温型)：洞口尺寸（宽）2400-9000mm，（高）2400-6000mm。
- 卷帘门 (JM1/JM2/JM3系列)：
* JM1 (普通型)：洞口尺寸（宽）2400-9900mm，（高）3900-16000mm。
* JM2 (超重型)：洞口尺寸（宽）2400-4800mm。
* JM3A (垂直防火卷帘门)
* JM3B (侧向防火卷帘门)
* JM3C (水平防火卷帘门)
* JM3D (双轨无机布防火卷帘门)

4. 选用说明
4.1 建筑设计人可以利用本图集选择门型和洞口尺寸。用于钢筋混凝土门框的预埋件和用于钢结构洞口时，不同门型所需要增加的立柱和过梁，应由建筑设计人将相关要求和资料提供给结构设计人。
4.2 安装节点详图供建筑设计人员和施工单位参考使用。

5. 参编单位
五洲工程设计研究院

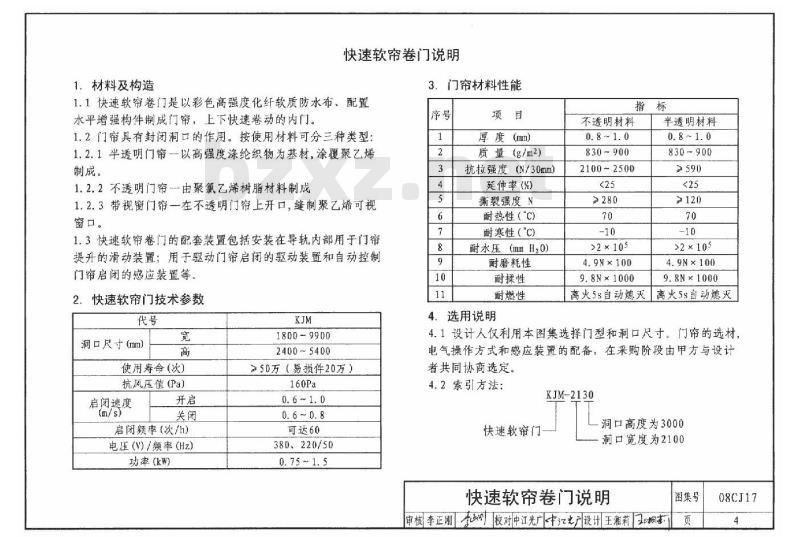

【快速软帘卷门说明】

1. 材料及构造
3.1 门帘材料性能
1.1 快速软帘卷门是以彩色高强度化纤软质防水布、配置水平增强构件制成门帘的上下快速卷动内门。
1.2 门帘具有封闭洞口的作用。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

08CJ17：快速软帘卷门 透明分节门 滑升门 卷帘门

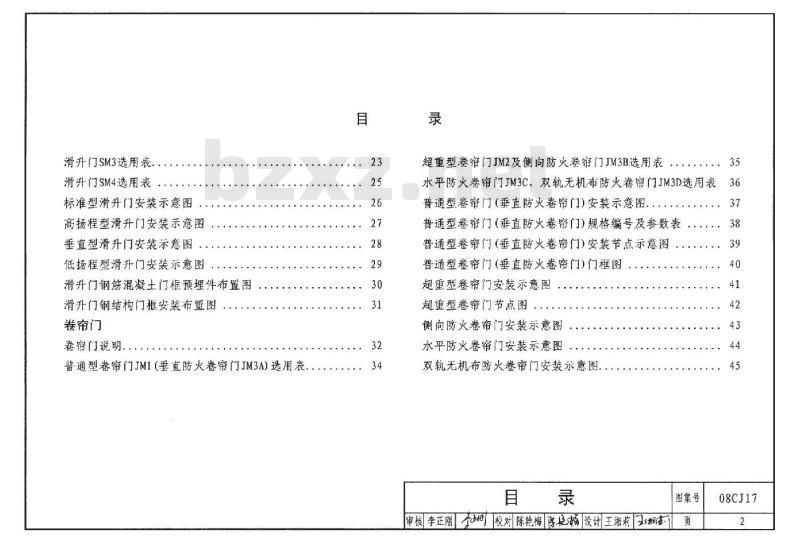

目录
总说明
快速软帘卷门
快速软帘卷门说明

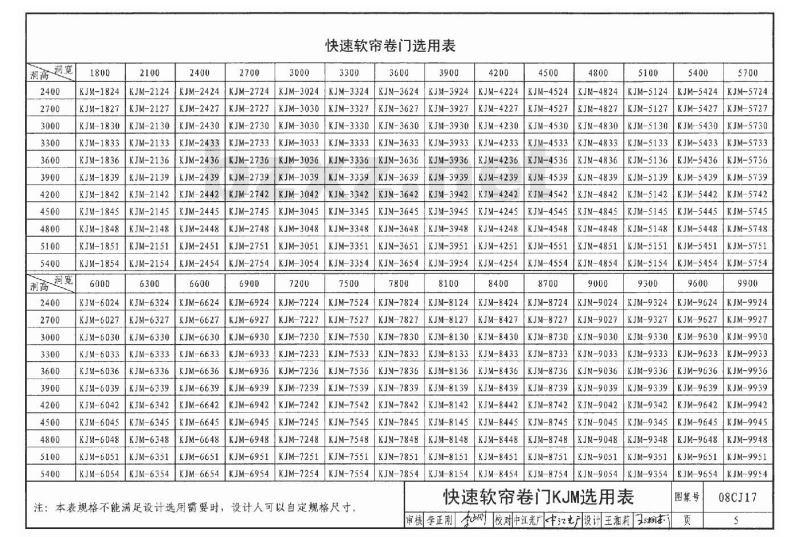

快速软帘卷门KJM选用表
