L15J109 外墙外保温构造详图（二）挤塑聚苯板保温系统

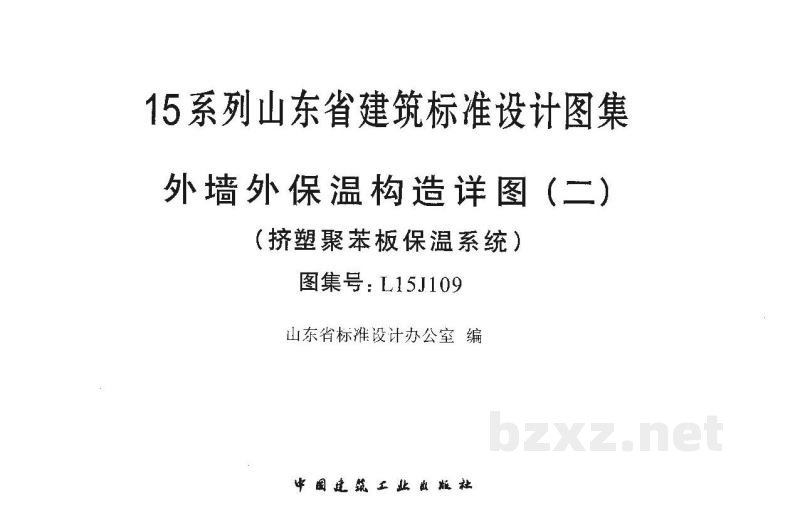

15系列山东省建筑标准设计图集

外墙外保温构造详图（二）

（挤塑聚苯板保温系统）

图集号：L15J109

山东省标准设计办公室 编

中国建筑工业出版社

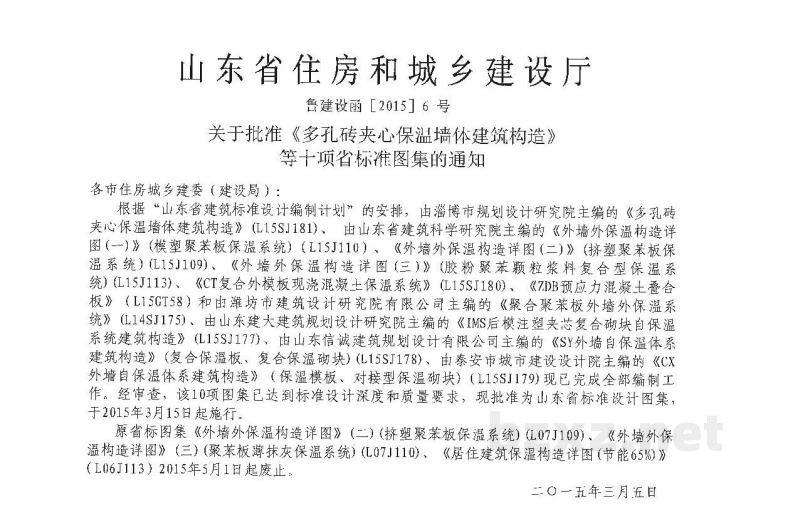

山东省住房和城乡建设厅

鲁建设函〔2015〕6号

关于批准《多孔砖夹芯保温墙体建筑构造》
等十项省标准图集的通知

各市住房城乡建设委（建设局）：

根据“山东省建筑标准设计编制计划”的安排，由淄博市规划设计研究院主编的《多孔砖夹芯保温墙体建筑构造》(L15SJ181)、由山东省建筑材料科学研究院主编的《外墙外保温构造详图(-1)》(挤塑聚苯板保温系统)(L15JJ109)、《外墙外保温构造详图(-2)》(挤塑聚苯夹芯保温系统)(L15JJ109)、《外墙外保温构造详图(-3)》(胶粉聚苯颗粒浆料复合型保温系统)(L15J1113)、《CT复合外模板现浇混凝土保温系统》(L15SJ180)、《ZDB预应力混凝土叠合板》(L15GT58)和由潍坊市建筑设计研究院有限公司主编的《聚合物夹芯外墙外保温系统(L14SJ175)》、由山东建大建筑规划设计研究院有限公司主编的《IMS后灌注型夹芯复合砌块自保温系统建筑构造》(L15SJ177)、由山东信诚建筑师规划设计院有限公司主编的《SY外墙自保温体系建筑构造》(复合保温板·复合保温砌块)(L15SJ178)、由安阳市城市建筑设计院主编的《CY外墙自保温体系建筑构造》(保温模板、对接口型保温砌块)(L15SJ179)现已完成全部编制工作。经审查，该10项图集已达到标准设计深度和质量要求，现批准为山东省标准设计图集，于2015年3月15日起施行。

原省标图集《外墙外保温构造详图》(-2)(挤塑聚苯板保温系统(L07J109)、《外墙外保温构造详图》(-3)(聚苯板薄抹灰保温系统(L07J110)、《居住建筑保温构造详图(节能65%)》(L06J1113) 2015年5月1日废止。

二〇一五年三月五日

外墙外保温构造详图（二）

（挤塑聚苯板保温系统）

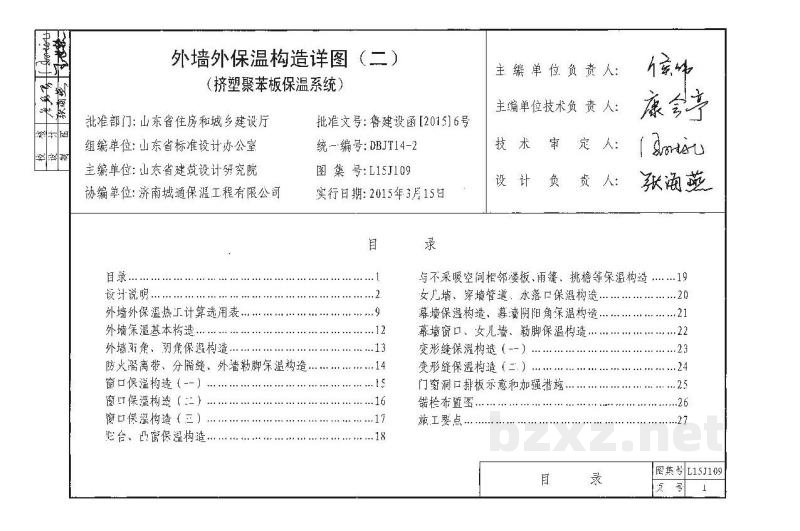

目 录
