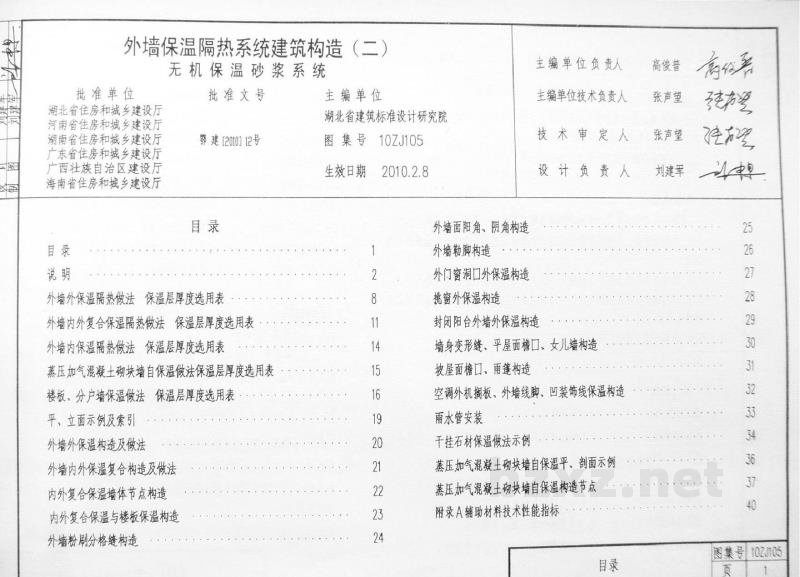

10ZJ105 外墙保温隔热系统建筑构造（二）无机保温砂浆系统

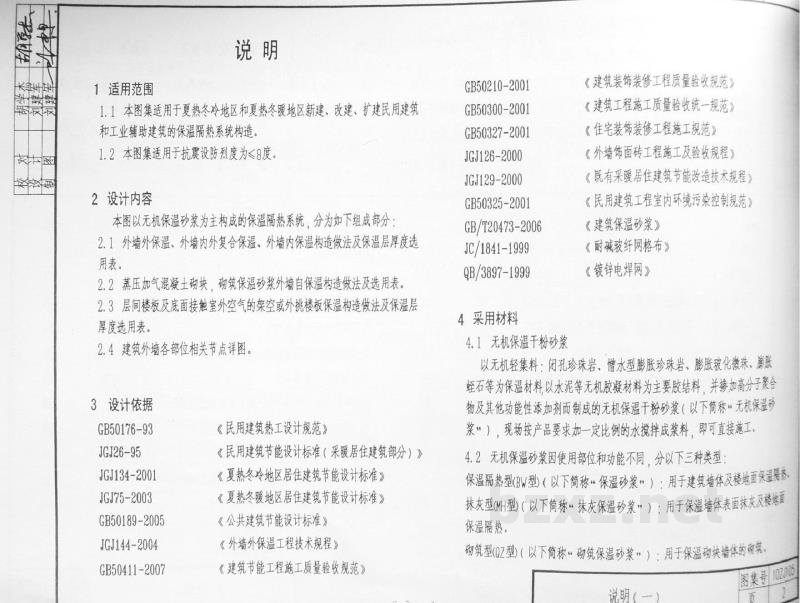

1  适用范围

1.1  本图集适用于夏季热冬冷地区和夏热冬暖地区新建、改建、扩建民用建筑和工业建筑外墙的保温隔热系统构造。

1.2  本图集适用于抗震设防烈度为≤8度。

2  设计内容

    本图以无机保温砂浆为主构成的保温隔热系统，分为如下组成部分：

2.1  外墙外保温、外墙内外复合保温、外墙内保温构造做法及保温层厚度选用表。

2.2  蒸压加气混凝土砌块、砌体保温砂浆外墙自保温构造做法及选用表。

2.3  屋面楼板及底面接触室外空气的架空或外挑楼板保温构造做法及保温层厚度选用表。

2.4  建筑外墙各部位相关节点详图。

3  设计依据

4  采用材料

4.1  无机保温于粉砂浆

    以无机轻集料：闭孔珍珠岩、憎水型膨胀蛭石骨料、膨胀玻化微珠、膨胀轻石等保温材料，以水泥等无机胶凝材料为主要粘结剂，并掺加高分子聚合物及其他功能性添加剂而制成的无机保温于粉砂浆（以下简称·无机保温砂浆）。现按产品要求加水一定比例的水搅拌成浆料，即可直接施工。

4.2  无机保温材料使用范围和性能分类

    保温隔热型(IW型)（以下简称·保温砂浆）：用于建筑墙体及楼板间保温隔热。

抹灰型(MJ型)（以下简称·抹灰保温砂浆）：用于保温墙体表面抹灰及楼地面保温隔热。

砌体型(QJ型)（以下简称·砌体保温砂浆）：用于保温砌块墙体的勾缝。
