98ZJ311 地下室防水

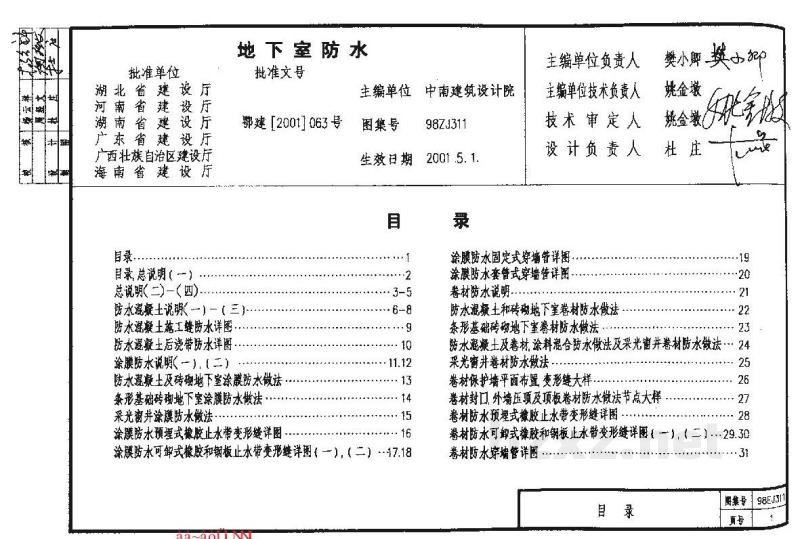

目 录

地下室防水

目录

套管式穿墙管详图................................................32

可卸式止水带变形缝详图..........................................33

变形缝钢盖板、止水带............................................34

防潮说明...................................................................35

防潮做法...................................................................36

采光窗井防漏做法..................................................37

地与与外墙连接处防潮做法.........................................38

变形缝防潮详图....................................................39

降排水防水说明....................................................40

降排水做法（一）～（三）..........................................41~43

盲沟详图...................................................................44

检查井详图..........................................................45

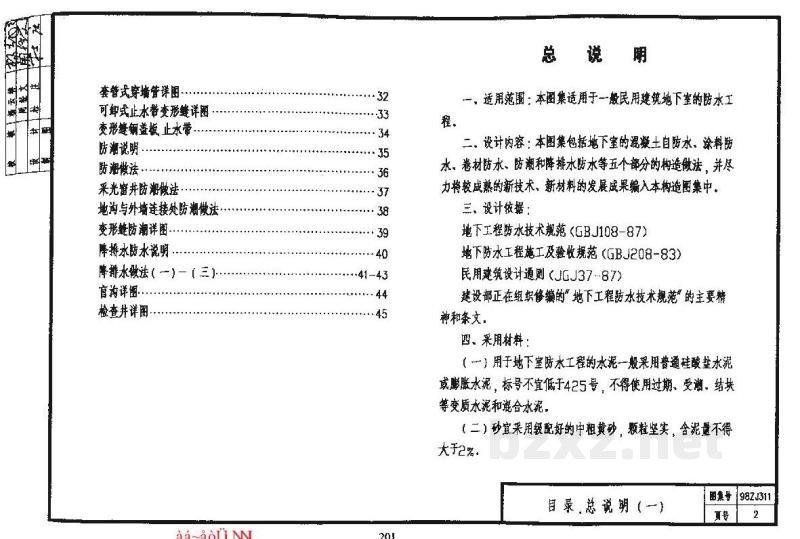

总说明

1. 适用范围：本图集适用于一般民用建筑地下的防水工程。
2. 设计内容：本图集包括地下室的混凝土自防水、涂剂防水、卷材防水、防潮和降排水防水等五个部分的构造做法，并尽力将较成熟的新技术、新材料的发展成果编入本地面图集中。
3. 设计依据：
   • 地下工程防水技术规范（GBJ108-87）
   • 地下防水工程施工及验收规范（GBJ208-83）
   • 民用建筑设计通则（JGJ37-87）
   建设部正在组织修编的“地下工程防水技术规范”的主要精神和条文。
4. 采用材料：
   1. （一）用于地下室防水工程的砼一般采用普通硅酸盐水泥或膨胀水泥，标号不宜低于425号，不得使用过期、受潮、结块等变质水泥和混合水泥。
   2. （二）砂宜采用级配好的中粗黄砂，颗粒坚实，含泥量不得大于2%。

目录、总说明（一）

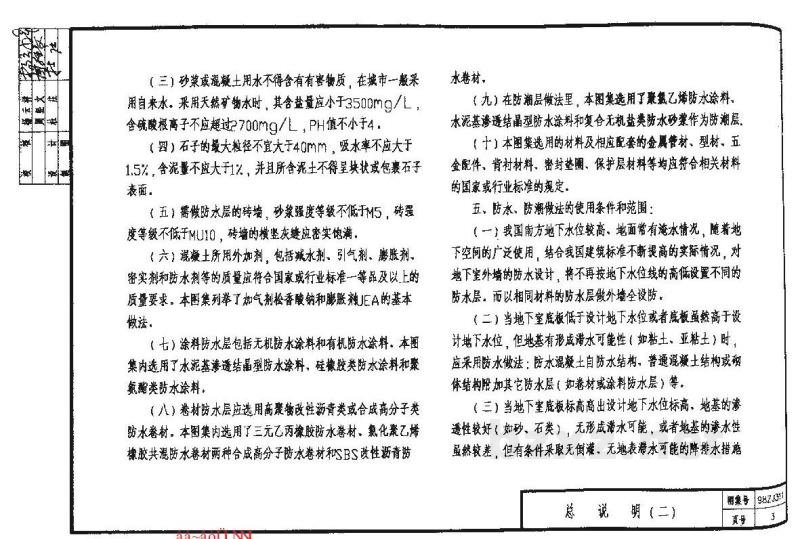

（三）砂浆或混凝土用水不得含有有害物质，在城市一般采用自来水。采用天然矿化水时，其含盐量应小于3500mg/L，含硫酸根离子不应超过2700mg/L，PH值不小于4。

（四）石子的最大粒径不宜大于40mm，吸水率不应大于1.5%，含泥量不应大于1%，并且所含泥土不得呈块状或包裹石子表面。

（五）需做防水层的砖墙，砂浆强度等级不低于M5，砖强度等级不低于MU10，砖墙的砌缝必须应密实饱满。

（六）混凝土所用外加剂，包括减水剂、引气剂、膨胀剂、密实剂和防水剂等的质量应符合国家或行业标准一等品以上质量要求。本图集列举了加气剂松香酸钠和膨胀剂JC-A的基本做法。

（七）涂料防水层包括无机防水涂料和有机防水涂料。本图集中选用了水泥基渗透结晶型防水涂料，硅橡胶类防水涂料和聚氨脂类防水涂料。

（八）卷材防水层应选用高聚物改性沥青类或合成高分子类防水卷材。本图集中选用了三元乙丙橡胶防水卷材、氯化聚乙烯-橡胶共混防水卷材两种合成高分子防水卷材和SBS改性沥青防水卷材。

（九）在防潮做法方面，本图集选用了聚氨酯防潮防水涂料、水泥基渗透结晶型防水剂和复合无机盐类防水砂浆作为防潮层。（十）本图集中选用材料和相应配套的金属零配件、型材、五金配件、背衬材料、密封垫圈、保护层材料等均应符合相关材料的国家或行业标准的规定。

五、防水、防潮做法的使用条件和范围：

（一）我国南方地下水位较高，地面多有积水情况。随着地下空间的广泛使用，结合我国建筑标准不断提高的实际情况，对地下室外墙的防水设计，将不再按地下位线的高低设置不同的防水层，而以相同材料的防水层做外墙上返设防。

（二）当地下室底板低于设计地下水水位或者底标高高于设计地下水位时，但地表有形成滞水可能性（如粘土、亚粘土）时，应采用防水做法；防水混凝土自防水结构、普通混凝土结构或砌体结构加其它防水层（如卷材或涂料防水层）等。

（三）当地下室底板标高高出设计地下水水位时，地表的渗透性较好（如砂、石类），无形成滞水可能，或者地表的水位虽然较高，但有条件采取汇包灌。无地表滞水可能的降雨水池

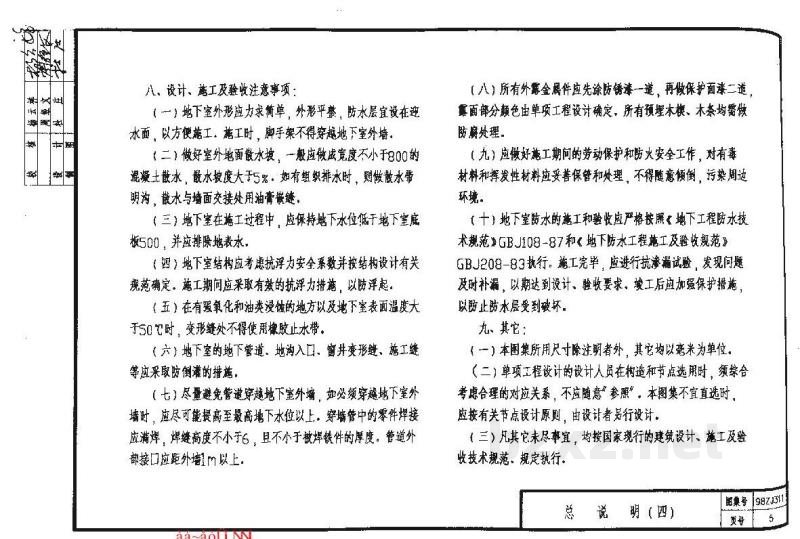

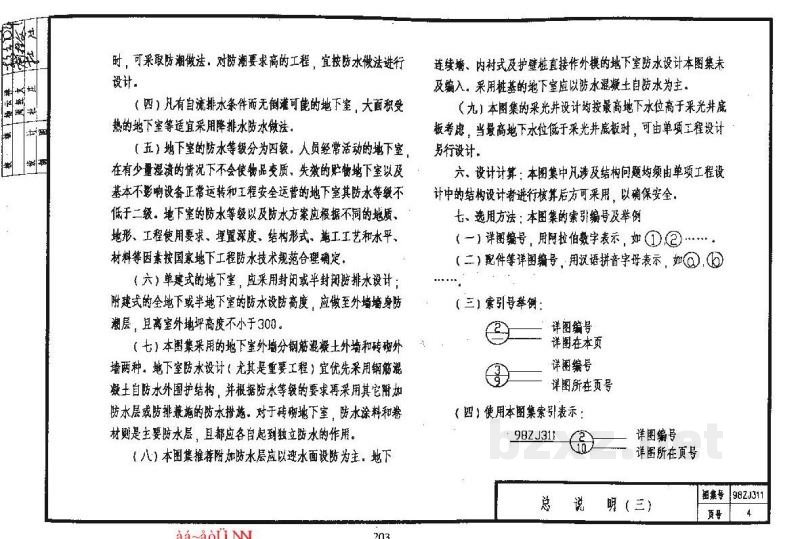

202
