天津市工程建设标准设计

DBJT29-27-2006

住宅垂直集中排气系统
BPS-IⅢ(-Z)型

天津市建筑标准设计办公室主编

津06J102

中国建筑工业出版社

住宅垂直集中排气系统 BPS-Ⅲ(-Z)-型

编制单位：天津市建筑标准设计办公室

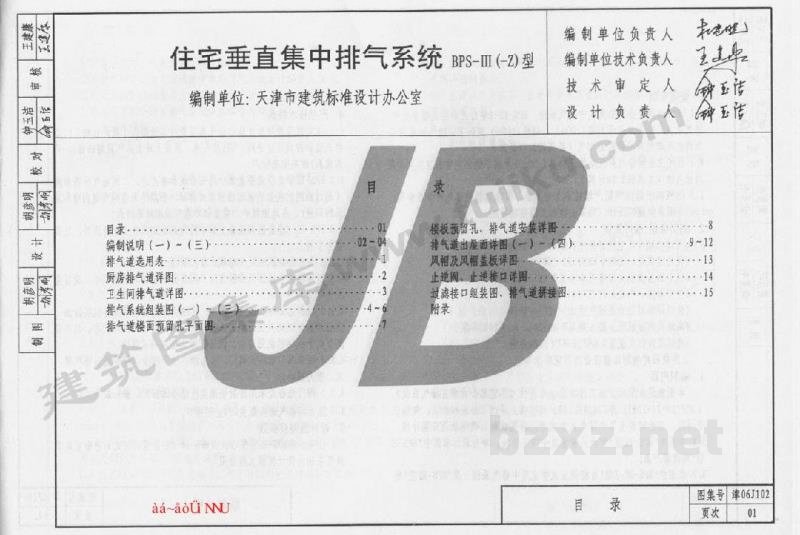

目   录

aa-aòü ñÑU 目   录

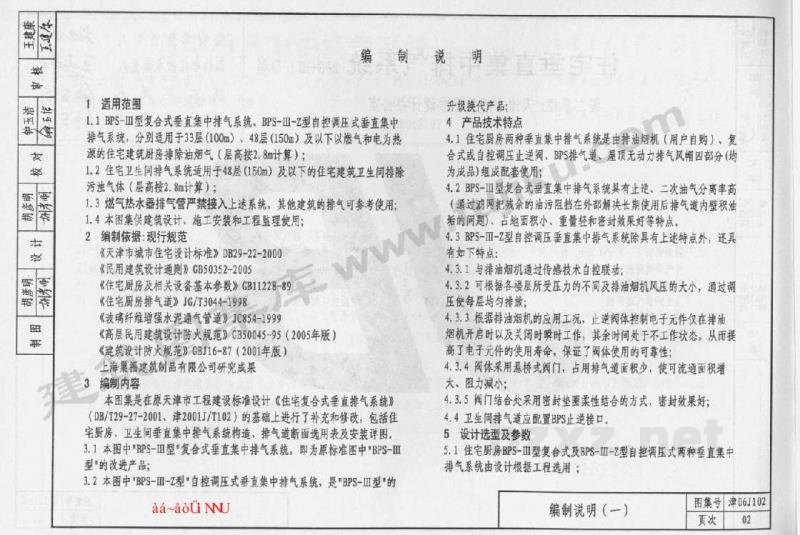

编 制 说 明

1 适用范围

1. BPS-Ⅲ型复合式垂直集中排气系统，BPS-Ⅱ-Z型自调控立式垂直集中排气系统，分别适用于33层(100m)、48层(150m)及以下以燃气和电力为热源的住宅建筑厨房排烟道烟气（层高按2.8m计算）；
2. 住宅卫生间排气管系统适用于48层(150m) 及以下的住宅建筑卫生间排除污染气体（层高按2.8m计算）；
3. 燃气热水器排气带严禁接入上述系统，其他建筑的排气可参考使用。
4. 本图集供建设单位、施工安装和工程监理使用。

2 编制依据：现行设计

• 天津市城市住宅设计规范》DB29-22-2000
• 民用建筑设计通则》GB50352-2005
• 住宅建筑及配套设施基本参数》CBl1228-89
• 住宅厨房排气管道 JG/T3044-1998
• 城镇纤维增强水泥通风管道》JQS54-1999
• 高层民用建筑设计防火规范》GB50045-95（2005年版）
• 建筑燃气设计手册》GBFlE-B7（2001年版）
• 上海富建机械制造有限公司研究成果

3 编辑内容

本图集是在原天津市工程建设标准《住宅复合式垂直排气系统》(DB29/127-2001、津2001J/TlO2)的基础上进行了补充和修改，包括住宅厨房、卫生间垂直集中排气系统构造、推介断面图及标准化安装详图。

1. 本图中BPS-Ⅲ型”复合头式垂直集中排气系统，即为原标准中“BPS-Ⅱ 型的改进产品；
2. 本图中 BPS-Ⅱ-Z型 “自调控立式垂直集中排气系统，是原“BPS-Ⅲ型 的升级换代产品；

4 产品特点

1. 住宅厨房两种垂直集中排气系统是由排油烟机（用户自购）、复合式或自控阀及止逆阀、BPS管线道、屋面无动力集力风帽四部分（均为成品）组合配套使用；
2. BPS-Ⅲ型复合头式垂直集中排气系统具有止逆、二次油气分离效率高（通过油网把混合的油污拦截在外部解决再次使用后排出排气管内壁挂油烟的问题）、占地面积小、重量轻和密封效果好等特点。
3. BPS-Ⅱ-Z型自调控立式垂直集中排气系统除具有上述特点外，还具有如下特点：
   1. 与排油风机通过传感器相互联锁；
   2. 可根据各楼层所受压力的不同及排油烟机组风压的大小，通过调压使每层均匀排风。
4. 根据排油烟机的工作应原理，上活阀体控制电子元件仅在抽油烟机能开启时以及关机时间才工作，其余时间处于不工作状态，从而提高了电子元件的使用寿命，保证了阀体使用的可靠性；
5. 阀体采用透风式阀门，占用管线空间积少，使可流通面织增大，阻力减小。
6. 阀门结合处采用密封垫圈相互结合的方合，密封效果好；
7. 卫生间连接处配置BPS止逆挡片。

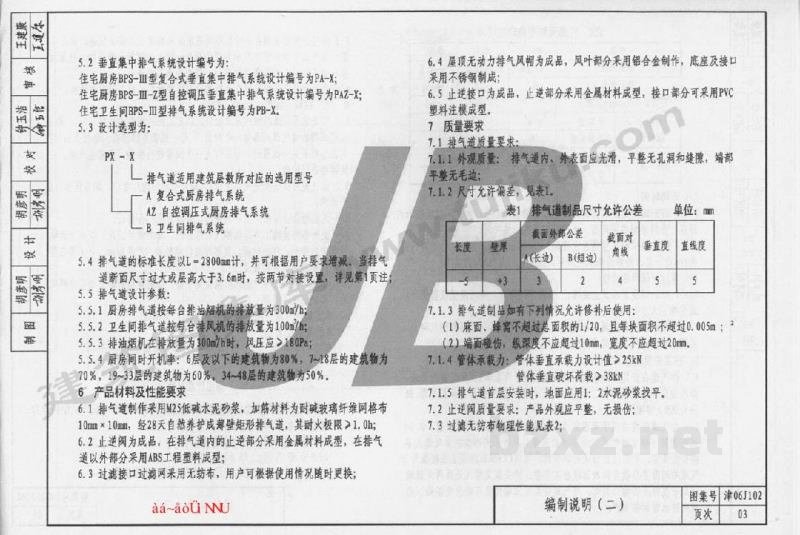

5 设计选型及参数

1. 在住宅房选BPS-Ⅲ型复合式或BPS-Ⅱ-Z型自调控立式两种垂直集中排气系统由设计院根据工程选用；

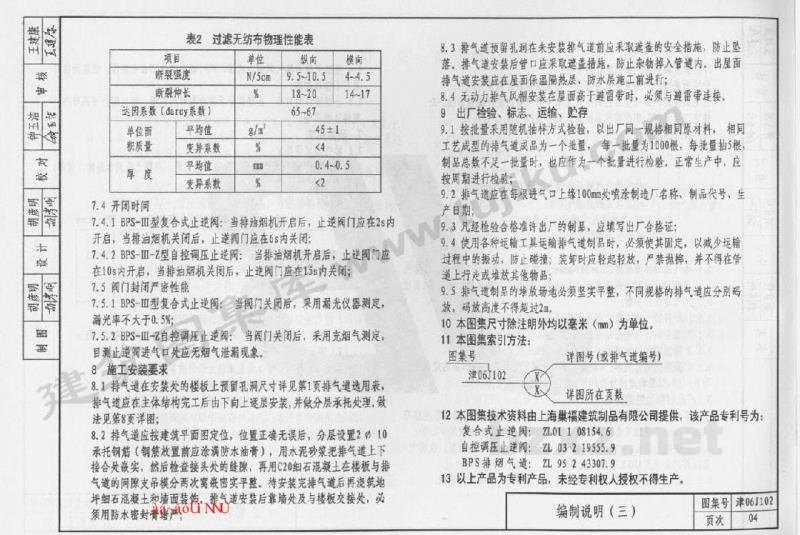

编制说明（一）
