05 系列建筑标准设计图集

DBJT03-22-2005

05J3-5

钢丝网架水泥聚苯乙烯夹心板墙

钢丝网架水泥聚苯乙烯夹芯板墙

编制单位：核工业第七研究设计院

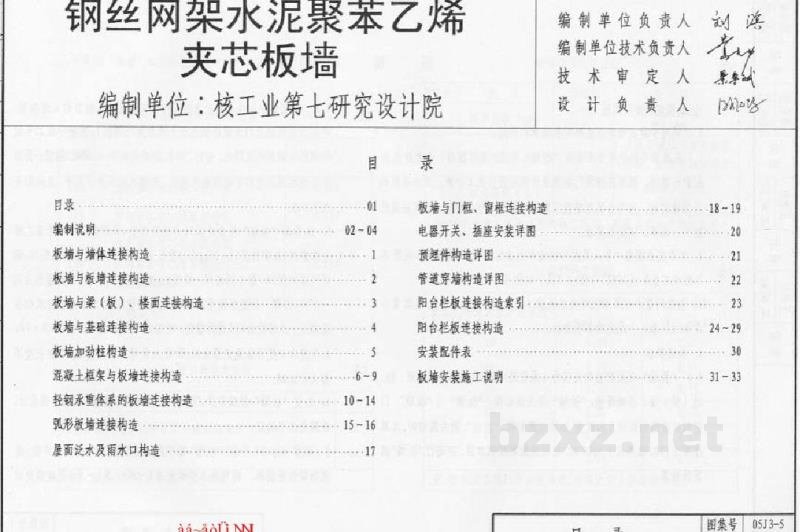

目 录

目 录

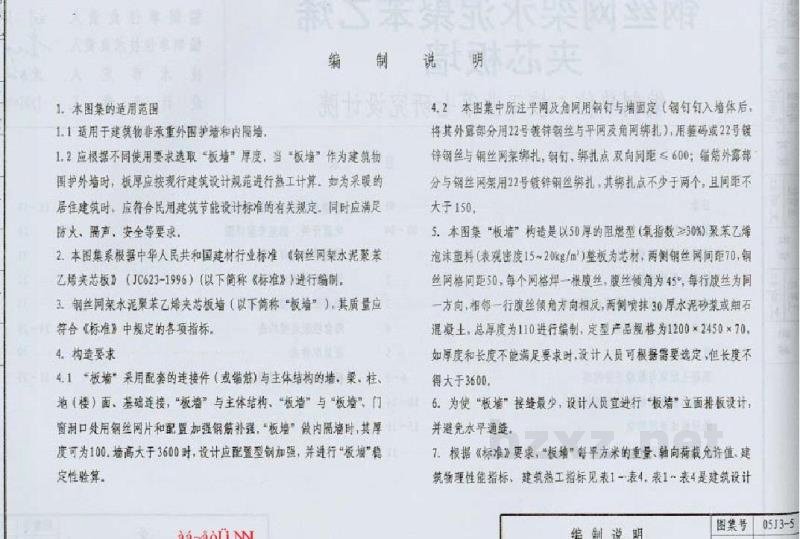

编 制 说 明

1. 本图集的适用范围
  1.1 适用于建筑物非承重外围护墙和内隔墙。
  1.2 应根据不同使用要求选取“板墙”厚度。当“板墙”作为建筑物围护外墙时，板厚应按现行建筑设计规范进行热工计算。如为采暖的居住建筑时，应符合民用建筑节能设计标准的有关规定，同时应满足防火、隔声、安全等要求。

2. 本图集系根据中华人民共和国建材行业标准《钢丝网架水泥聚苯乙烯夹芯板》（JC623-1996）（以下简称《标准》）进行编制。
  3. 钢丝网架水泥聚苯乙烯夹芯板墙（以下简称“板墙”），其质量应符合《标准》中规定的各项指标。

4. 构造要求
  4.1 “板墙”采用配套的建筑件（或锚筋）与主体结构的墙、梁、柱、圈（棱）面、基础连接。“板墙”与主体结构、“板墙”与“板墙”、门窗口处均采用钢丝网片配置，加强钢筋补强。“板墙”做内隔墙时，其厚度可为100。墙高大于3600时，设计应配置型钢加强，并进行“板墙”稳定性验算。
  4.2 本图集所示平节点及角隅网钢丝与锚固定（钢筋钉入墙体后，将其外露部分用22号镀锌铁丝与平网点或角隅绑扎）。用膨胀或22号镀锌铁丝与钢丝网架绑扎。钢筋、绑扎点双向间距≤600；墙角外露部与钢丝网架采用22号镀锌钢丝绑扎，其绑扎点不少于两个，且间距不大于150。

  5. 本图集“板墙”构造是以50厚的阻燃型（氧指数≥30%）聚苯乙烯泡沫塑料表观密度为15~20kg/m³的塑板为芯材。两侧钢丝网采用70，钢丝网格间距50，每个网格用一根铁丝，倾斜角度为45°，每行铁丝方向一致，但每一行铁丝方向相反，两侧喷涂30厚水泥砂浆或细石混凝土，总厚度为110进行编制。定型产品规格为1200×2450×70。如厚度和长度不能满足要求时，设计人员可根据需要选定，但长度不得大于3600。

  6. 为使“板墙”接缝最少，设计人员宜进行“板墙”立面排版设计，并避免水平通缝。

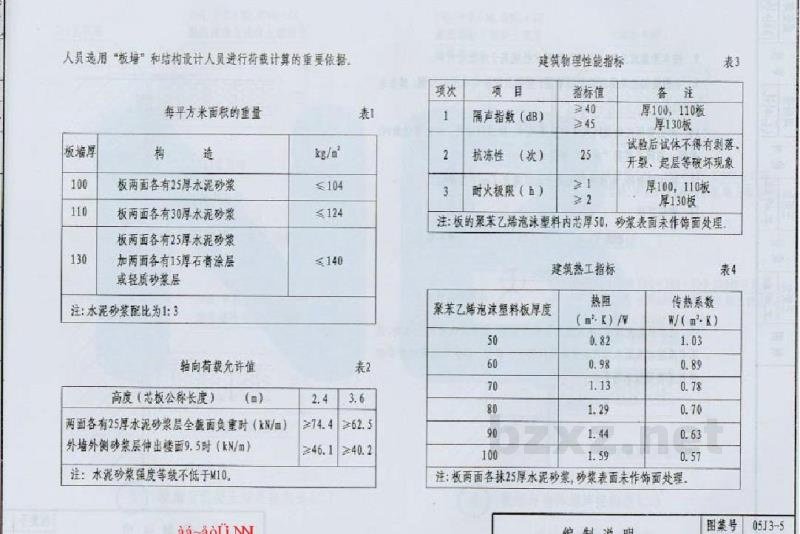

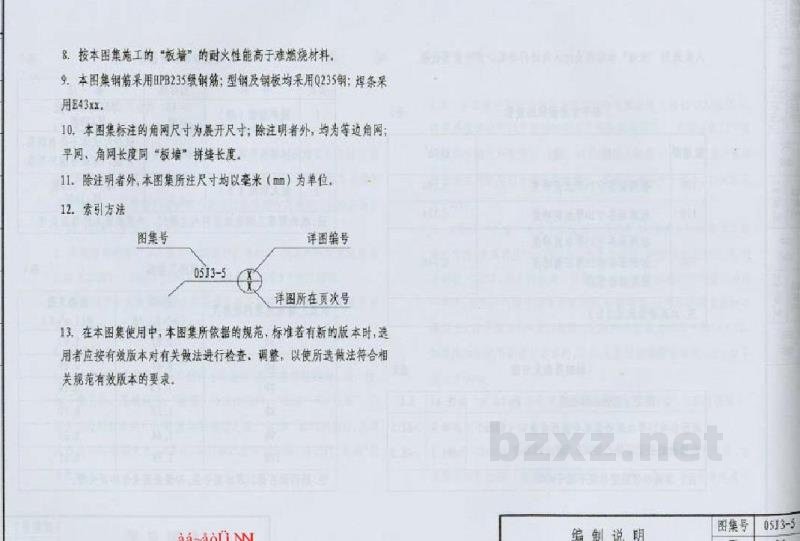

  7. 根据《标准》要求，“板墙”每平方米的重星、轴向荷重允许值、建筑物理性能指标、建筑施工工艺指标见表1-表4。表1~表4是建筑设计
