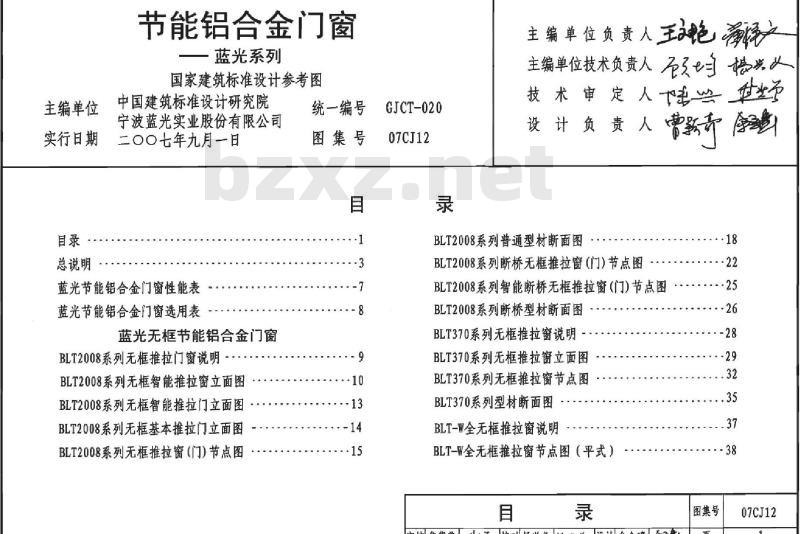

主编单位
实行日期
总说明
节能铝合金门窗
一蓝光系列
国家建筑标准设计参考图
中国建筑标准设计研究院
宁波蓝光实业股份有限公司
二0〇七年九月一日
蓝光节能铝合金门窗性能表
蓝光节能铝合金门窗选用表
蓝光无框节能铝合金门窗
BLT2008系列无框推拉门窗说明
BLT2008系列无框智能推拉窗立面图BLT2008系列无框智能推拉门立面图BLT2008系列无框基本推拉门立面图BLT2008系列无框推拉窗（门）节点图统一编号
图集号
GJCT-020
07CJ12
主编单位负责人王艳文
主编单位技术负责人
技术 审 定人尝
设计 负责人 费乔
BLT2008系列普通型材断面图
BLT2008系列断桥无框推拉窗（门）节点图BLT2008系列智能断桥无框推拉窗（门）节点图BLT2008系列断桥型材断面图-
BLT370系列无框推拉窗说明
BLT370系列无框推拉窗立面图
BLT370系列无框推拉窗节点图
BLT370系列型材断面图
BLT-W全无框推拉窗说明
BLT-W全无框推拉窗节点图（平式）目
审核焦翼曾世好校对杨兴义慢兴义设计余金璋·18
图集号
07CJ12

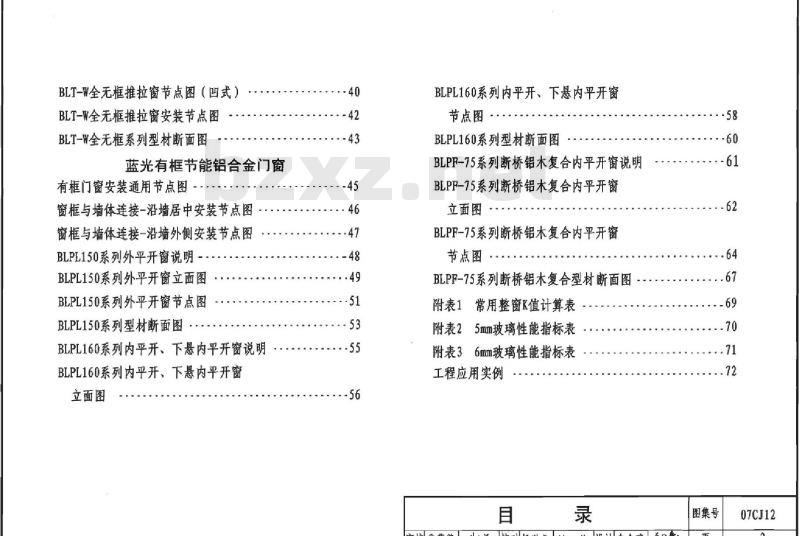

BLT-W全无框推拉窗节点图（凹式）BLT-W全无框推拉窗安装节点图
BLT-W全无框系列型材断面图
蓝光有框节能铝合金门窗
有框门窗安装通用节点图
窗框与墙体连接-沿墙居中安装节点图窗框与墙体连接一沿墙外侧安装节点图BLPL150系列外平开窗说明
BLPL150系列外平开窗立面图
BLPL150系列外平开窗节点图
BLPL150系列型材断面图
BLPL160系列内平开、下悬内平开窗说明BLPL160系列内平开、下悬内平开窗立面图
BLPL160系列内平开、下悬内平开窗节点图
BLPL160系列型材断面图
BLPF-75系列断桥铝木复合内平开窗说明BLPF-75系列断桥铝木复合内平开窗立面图
BLPF-75系列断桥铝木复合内平开窗节点图
BLPF-75系列断桥铝木复合型材断面图附表1常用整窗K值计算表
附表25mm玻璃性能指标表
附表36mm玻璃性能指标表
工程应用实例
审核焦冀曾世妤校对杨兴义博兴义设计余金璋-58
图集号
07CJ12

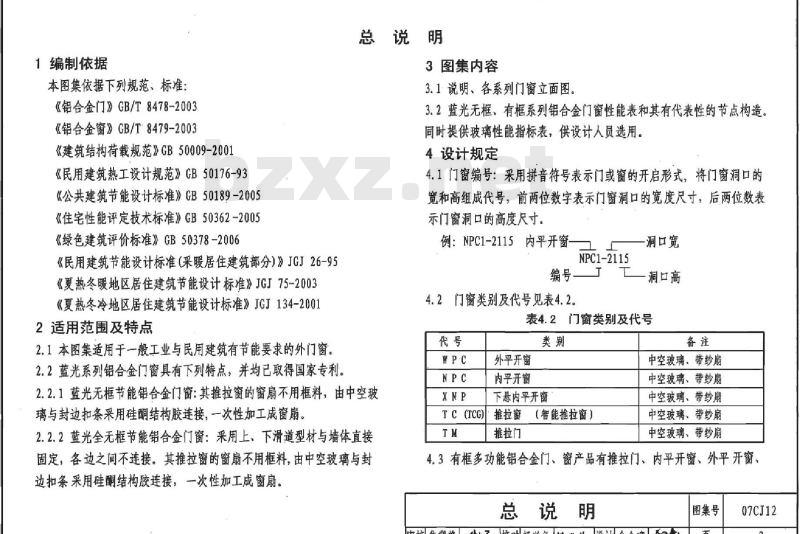

1编制依据
本图集依据下列规范、标准：
《铝合金门》GB/T8478-2003
《铝合金窗》GB/T:8479-2003
《建筑结构荷载规范》GB50009-2001《民用建筑热工设计规范》GB50176-93《公共建筑节能设计标准》GB50189-2005《住宅性能评定技术标准》GB50362-2005《绿色建筑评价标准》GB50378-2006《民用建筑节能设计标准（采暖居住建筑部分）》JGJ26-95《夏热冬暖地区居住建筑节能设计标准》JGJ75-2003《夏热冬冷地区居住建筑节能设计标准》JGJ134-20012适用范围及特点
2.1本图集适用于一般工业与民用建筑有节能要求的外门窗2.2蓝光系列铝合金门窗具有下列特点，并均已取得国家专利，总说明
3图集内容
3.1说明、各系列门窗立面图。
3.2蓝光无框、有框系列铝合金门窗性能表和其有代表性的节点构造。同时提供玻璃性能指标表，供设计人员选用，4设计规定
4.1门窗编号：采用拼音符号表示门或窗的开启形式，将门窗洞口的宽和高组成代号，前两位数字表示门窗洞口的宽度尺寸，后两位数表示门窗洞口的高度尺寸
例：NPC1-2115内平开窗—
洞口宽
NPC1-2115
洞口高
4.2门窗类别及代号见表4.2
表4.2门窗类别及代号
2.2.1蓝光无框节能铝合金门窗：其推拉窗的窗扇不用框料，由中空玻璃与封边扣条采用硅酮结构胶连接，一次性加工成窗扇。2.2.2蓝光全无框节能铝合金门窗：采用上、下滑道型材与墙体直接固定，各边之间不连接。其推拉窗的窗扇不用框料，由中空玻璃与封边扣条采用硅酮结构胶连接，一次性加工成窗扇，NPC
外平开窗
内平开窗
下悬内平开窗
TC (TCG)
推拉窗（智能推拉窗）
推拉门
中空玻璃、带纱扇
中空玻璃、带纱扇
中空玻璃、带纱扇
中空玻璃、带纱扇
中空玻璃、带纱扇
4.3有框多功能铝合金门、窗产品有推拉门，内平开窗、外平开窗总说明
审核 焦冀曾校对杨兴义世义设计余金璋图集号
07CJ12

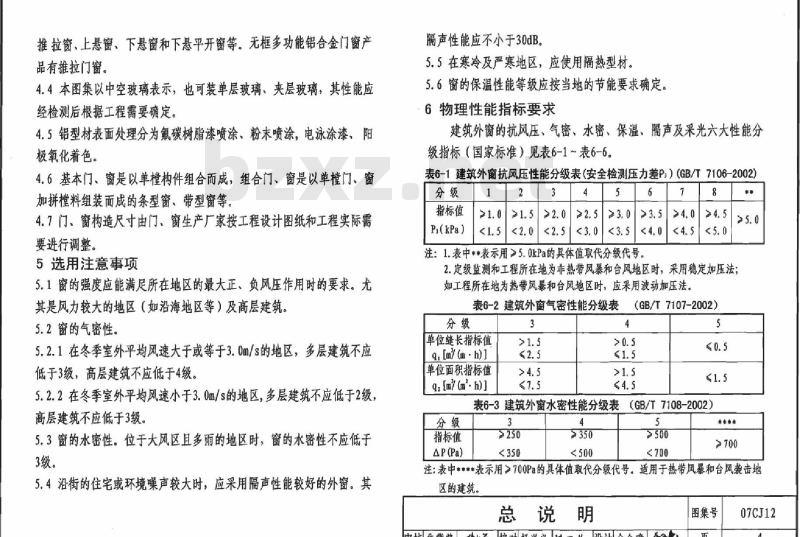

推拉窗、上悬窗、下悬窗和下悬平开窗等。无框多功能铝合金门窗产品有推拉门窗。
4.4本图集以中空玻璃表示，也可装单层玻璃、夹层玻璃，其性能应经检测后根据工程需要确定
4.5铝型材表面处理分为氟碳树脂漆喷涂，粉末喷涂，电泳涂漆，阳极氧化着色。
4.6基本门、窗是以单构件组合而成，组合门、窗是以单槿门、窗加拼料组装而成的条型窗、带型窗等。4.7门、窗构造尺寸由门、窗生产厂家按工程设计图纸和工程实际需要进行调整。
5选用注意事项
5.1窗的强度应能满足所在地区的最大正，负风压作用时的要求。尤其是风力较大的地区（如沿海地区等）及高层建筑。5.2窗的气密性。
5.2.1在冬季室外平均风速大于或等于3.0m/s的地区，多层建筑不应低于3级，高层建筑不应低于4级。5.2.2在冬季室外平均风速小于3.0m/s的地区，多层建筑不应低于2级，高层建筑不应低于3级。
5.3窗的水密性。位于大风区且多雨的地区时，窗的水密性不应低于3级。
5.4沿街的住宅或环境噪声较大时，应采用隔声性能较好的外窗。其隔声性能应不小于30dB
5.5在寒冷及严寒地区，应使用隔热型材5.6窗的保温性能等级应按当地的节能要求确定。6物理性能指标要求
建筑外窗的抗风压，气密，水密，保温、隔声及采光六大性能分级指标（国家标准）见表6-1～表6-6。表6-1建筑外窗抗风压性能分级表（安全检测压力差P）（GB/T7106-2002）分级
指标值
P(kPa）
注：1.表中**表示用>5.0kPa的具体值取代分级代号7
2.定级监测和工程所在地为非热带风暴和台风地区时，采用稳定加压法如工程所在地为热带风暴和合风地区时，应采用波动加压法表6-2建筑外窗气密性能分级表（GB/T7107-2002）分级
单位缝长指标值
9,[m(m·h)]
单位面积指标值
q.m/(mh))
表6-3建筑外窗水密性能分级表（GB/T7108-2002）分级
指标值
△P(Pa)
营春南*
注：表中****表示用>700Pa的具体值取代分级代号。适用于热带风暴和合风袭击地区的建筑。
总说明
审核焦冀曾世妤校对杨兴义恒光女设计余金璋图集号
07CJ12

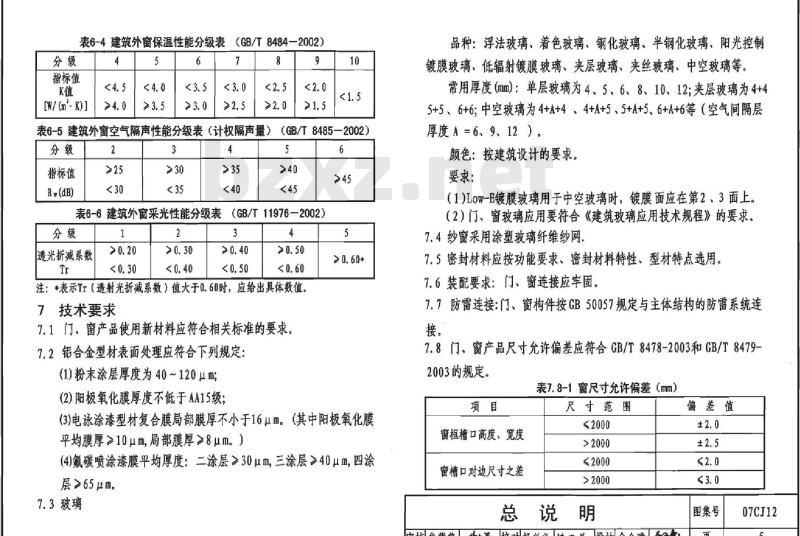

表6-4建筑外窗保温性能分级表
指标值
[W/(m-K)]
（GB/T8484-2002)
表6-5建筑外窗空气隔声性能分级表（计权隔声量）分级
指标值
Rw(dB)
（GB/T8485-2002）
表6-6建筑外窗采光性能分级表（GB/T119762002）分级
透光折减系数
注：*表示Tr（透射光折减系数）值大于0.60时，应给出具体数值。7技术要求
7.1、门、窗产品使用新材料应符合相关标准的要求7.2铝合金型材表面处理应符合下列规定：(1)粉末涂层厚度为40~120μm;
(2)阳极氧化膜厚度不低于AA15级6
(3)电泳涂漆型材复合膜局部膜厚不小于16μm。(其中阳极氧化膜平均膜厚>10μm，局部膜厚>8um。）(4)氟碳喷涂漆膜平均厚度：二涂层>30um三涂层>40um，四涂层>65μm。
7.3玻璃
品种：浮法玻璃、着色玻璃、钢化玻璃、半钢化玻璃、阳光控制镀膜玻璃、低辐射镀膜玻璃、夹层玻璃、夹丝玻璃、中空玻璃等常用厚度（mm)：单层玻璃为4、5、6、8、10、12;夹层玻璃为4+45+5、6+6：中空玻璃为4+A+4、4+A+5、5+A+5、6+A+6等（空气间隔层厚度A=6、9、12）。
颜色：按建筑设计的要求。
要求：
（1)Low-E镀膜玻璃用于中空玻璃时，镀膜面应在第2、3面上，（2）门、窗玻璃应用要符合《建筑玻璃应用技术规程》的要求。7.4纱窗采用涂塑玻璃纤维纱网，7.5密封材料应按功能要求，密封材料特性，型材特点选用。7.6装配要求：门、窗连接应牢固。7.7防雷连接：门、窗构件按GB50057规定与主体结构的防雷系统连接。
7.8门、窗产品尺寸充许偏差应符合GB/T8478-2003和GB/T8479-2003的规定。
表7.8-1窗尺寸允许偏差（mm）
窗框槽口高度、宽度
窗槽口对边尺寸之差
尺寸范围
≤2000
≤2000
总说明
审核焦冀曾校对杨兴义地光业设计余金璋偏差值
图集号
07CJ12
表7.8-2门尺寸允许偏差（mm）
尺寸范围
门框槽口高度、宽度
门窗槽口对边尺寸之差
门框对角线尺寸之差
门框与门扇搭接宽度
同一平面高低差
装配间隙
窗框对角线尺寸之差
窗框与窗扇搭接宽度
同一平面高低差
装配间隙
8门窗的安装
≤2000
≤3000
≤2000
偏差值
8.1本图集有外框系列一律采用后塞口的施工安装方法。表8.2门窗边框和上框与洞口间障墙体饰面材料
清水墙
墙体外饰面抹水泥砂浆或贴马赛克墙体外饰面贴釉面瓷砖免费标准bzxz.net
墙体外饰面贴大理石或花岗岩板注：以饰面层厚度能盖过缝隙5～10mm左右为度。洞口与门窗框间燎（mm）
8.2接口尺寸：门窗的宽、高实际尺寸应根据预留洞口尺寸和墙体饰面材料的厚度确定。门窗边框和上框与洞口间隙应符合表8.2的要求门窗下框与洞口间隙可根据设计要求选定。宜采用附框的安装形式。8.3门窗的最大外形尺寸和立面应由以下因素确定：门窗的建筑物理性能要求；门窗的力学性能要求；型材断面结构尺寸；外墙饰面材料要求；洞口安装的具体要求。
8.4门窗开启扇的最大尺寸应根据门窗框料的抗压强度计算结果、扇的自重、选用五金件的承载能力和五金件与门窗框扇的连接强度确定，8.5门窗安装位置、开启方向与安装连接方式应符合本图集规定和建筑工程设计要求。
8.6门、窗框与墙体需用保温材料填充时，应连接牢固，8.7门、窗抹灰工程及滴水线应按《建筑装饰装修工程质量验收规范》GB50210-2001中第4.2.10条的规定施工8.8门、窗安装后，按《建筑装饰装修工程质量验收规范》GB50210-2001中第5.5.3条进行验收。
9包装、运输、购存
包装、运输、贮存应符合GB/T8478-2003、GB/T8479-2003的规定10保养与养护
10.1门、窗如有油污、砂浆等杂物，可用水溶性清洗剂清洗，禁止用丙酮和硬物刮、擦。门、窗每年应进行三至四次清洗。10.2需定期加润滑剂的附件应加注润滑油（普通机油）。总说明
审核焦冀曾型校对杨兴义快真义设计余金璋图集号
07CJ12
门窗型号
BLPL150系列外平开窗
BLPL160系列内平开窗
BLT370系列推拉窗
BLT2008系列推拉窗
BLT-W全无框推拉窗
BLPF-75系列铝木平开窗
玻璃配置（白玻）
5+12A+5
5+12A+5Low-E
5+12A+5
5+12A+5Low-E
5+6A+5
5+6A+5LoW-E
5+12A+5
5+12A+5LOw-E
5+12A+5
抗风压性能P
（加强处理）
（加强处理）
5+12A+5LoW-E（加强处理）
5+12A+5
5+12A+5LoW-E
水密性能△P
蓝光节能铝合金门窗性能表
气密性能
350>AP>250
500>P>350
500>AP>350
注：1.以上数据按1500×1500标准窗测试。1.5
保温性能K
[W/(m2 .K)]
2.加强处理是将玻璃封边改成厚壁加强型材蓝光节能铝合金门窗反复启闭性能检验项目
反复启闭性能
技术指标
反复启闭应不少于一万次，
启闭无异常，使用无障碍。
试验结果
反复启闭三万次，启闭无
异常，使用无障碍。
隔声性能
3235≤Rm≤38
28Rw<30
30Rw32
35RW38
遮阳系数
框窗比
采光性能对比表
钢、铝窗(单框双玻）
木、塑窗 (单框双玻)
蓝光无框窗（双玻）
窗框窗洞面积比%
蓝光节能铝合金门窗性能表
2007年参考价格
(元）
(舍纱窗）
(含纱窗）
(含纱窗）
(含纱窗)
(含纱窗）
(含纱窗）
(含纱窗）
(含纱窗）
(含纱窗）
(含纱窗）
(含纱窗）
(含纱窗）
同样的洞口，蓝光
无框窗采光效率高
图集号
审核焦冀曾校对杨兴义世亮从设计余金璋页
07CJ12
门窗型号
窗外观
1500×1500标窗耗材
BLT2008系列推拉窗
窗扇的设计上取消
了传统的厚重边框来固
蓝光节能铝合金门窗选用表
BLT2008系列智能推拉窗
窗扇的设计上取消
了传统的厚重边框来固
定玻璃的结构方式，采
用了无框形式。
隐藏式纱窗
4.49kg/m2z
1无框推拉窗特点：
BLT370系列推拉窗
窗扇的设计上取消
了传统的厚重边框来固
定玻璃的结构方式，采
定玻璃的结构方式，采
用了无框形式。
隐藏式纱窗
智能控制
4.77kg/m2
用了无框形式。
隐藏式纱窗
BLT-W全无框推拉窗
窗扇为无框形式
不用另行加工铝合
金外框，其上、下滑道
在墙体上直接安装。
隐藏式纱窗
2智能窗特点：
(1）电控门窗启闭
(1）窗扇采用铝合金封边硅酮结构胶与中空玻璃粘接的形式，达到无框的效果。(2）隐藏式纱窗和纱窗脱扣装置：纱窗隐藏于窗框料中，安装方便，外观整洁，纱窗由开窗动作带出时自动清除尘垢：按下脱扣装置，纱窗可不随窗扇启闭，方便擦窗。
(3）左右扇中封边齿型扣合结构，中封边采用多种加强型截面的设计形式，满足和提高抗风压的要求；
(4)底框四道密封和挡水硅胶条的结构；采用硅胶密封条、夹片密封毛条来加强水密性和气密性，高低型防水截面设计，底框四道密封条加强型设计，扣合处回旋截面设计，使推拉窗产品的水密性和气密性达到平开窗的效果。(5)无框窗锁。
(6）可选用插接式组装。
BLPL150系列外平开窗
隐藏式纱窗
5.98kg/m2
BLPL160系列内平开窗
(BLPP-75系列铝术
复合内平开窗）
隐藏式纱窗
8.50kg/m2
智能推拉门窗启闭用遥控器控制门窗启闭或手控开关控制门窗启闭(2）防盗报警功能：
窗户安装有微波传感器，当三米外的人接近时，窗户会自动关闭。如遇强行突入，会以高分贝声音报警、手机报警或向社区保安报警。(3)遇风雨自动关闭功能：
在窗外侧安装防雨传感器，当雨水落在传感器上时，窗户立即关闭。(4）童锁功能：在童锁启动的情况下，可以防止儿童开启窗户。(5）活氧净化空气功能：
内置臭氧发生器，能够根据室内空气质量情况，向室内释放氧气蓝光节能铝合金门窗选用表
审核焦冀曾世经校对杨兴义情设计余金璋图集号
07CJ12
BLT2008系列无框推拉门窗说明
1本系列型材框厚度构造尺寸为83，采用90度开样对合，螺栓连接。2本图集绘制了组合门窗拼接节点图。根据工程需要，可做窗，可做门（包括阳台门和室内推拉门），同时此系列还有隔热型材产品：可利用拼槿料组合成其他形式的固定窗，带型窗、条型窗或门连窗，3本系列推拉窗主要功能
3.1可安装隐形纱窗，实现开关窗扇时纱窗自动带出和自动收卷功能。脱扣拨手
脱扣卡件
O型密封胶条
磁铁磁铁座
纱窗卡槽//纱窗压条
纱窗套管纱卷
纱窗开启示意
3.2可安装智能机系统，实现下列功能①遥控器电控启闭窗扇：②手控按钮启闭窗扇：?防风雨；
?童锁自动锁闭；
④防盗报警；
③活氧净化空气
4下框（BLT-200801）有5×30的泄水孔。5本系列推拉窗的特点
5.1节能、节材，环保。
5.2中空玻璃与封边扣条采用硅酮结构胶连接一次性加工成窗扇，提高了气密、水密性能。
5.3本产品选用中空玻璃最大厚度为22，中空玻璃有各种组合方式，如：5+12A+5;8+9A+5;8+6A+8;6+9A+65.4本产品有防止从外面拆卸的防盗块装置，保证使用的安全性，5.5结构新颖，使用框包扇和扇包框相结合的密封方式，夹片毛条和三元乙丙胶条相结合的密封方式，下框设有排水和中间挡水筋，较低的框窗比，从而提高了窗的采光效果。从实测值可看出各方面性能均非常优异。
5.6本产品具备了更好的采光性能，外观效果近似幕墙。5.7来用自主研发并拥有知识产权的窗锁，当关窗时，窗扇到位时自动锁上，开锁时只要按住手柄，锁勾自动脱开。5.8设置安装隐形纱窗，整个机构隐藏在窗框料内，关窗后看不到纱窗的任何构件，扣上挂钩装置，开窗时自动拉开纱网，按下脱扣装置纱窗可随时脱开，便于擦窗。
5.9门窗与洞口安装见本图集第45页。BLT2008系列无框推拉门窗说明
审核焦冀曾经校对杨兴义快真义设计余金璋图集号
07CJ12
TCG-1009
TCG-1012
TCG-1015
TCG-1018
TCG-1209
TCG-1212
TCG-1215
8TCG2-1218
TCG1-1218
TCG21221
TCG11221
TCG-1509
TCG-1512
TCG-1515
TCG1-1518
TCG1-1521
TCC2-1518
TCG2-1521
注：1.非智能推拉窗立面图同智能推拉窗立面图，只需将放置智能机之型材换为普通型材即可。2.活动窗扇宽度不宜大于900，高度不宜大于15001800
TCG-1809
TCG-1812
TCG-1815
TCG1-1818
TCG1-1821
TCG2-1818
TCG2-1821
TCG1-2109
TCG1-2112
TCG1-2115
TCG1-2118
TCG1-2121
BLT2008系列无框智能推拉窗立面图审核焦冀曾妤校对杨兴义慢亮头设计余金璋2100
TCG2-2118
TCG2-2121
图集号
07CJ12
≤900
TCG2-2109
TCG2-2112
TCG2-2115
TCG3-2118
TCG3-2121
TCG4-2118
TCG42121
TCG1-2409
TCG1-2412
TCG1-2415
TCG1- 2418
TCG1-2421
注：1.四扇推拉窗可安装一套智能控制系统（控制中间两扇）或两套智能控制系统（同时控制四个推拉扇）2.不能制作三扇三等分窗型，活动窗扇重量不宜大于50Kg，宽度不宜大于900，高度不宜大于1500TCG2-2418
TCG2-2421
TCG2-2409
TCG2-2412
TCG2-2415
TCG3-2418
TCG3-2421
BLT2008系列无框智能推拉窗立面图审核焦冀曾校对杨兴义协光义设计余金璋TCG4-2418
TCG4-2421
图集号
07CJ12
TCG1-2709
TCG1-2712
TCG1-2715
TCG1-2718
TCG1-2721
TCG2-2718
TCG2-2721
2700（3000宽洞口立面相同）
TCG2-2709
TCG2-2712
TCG2-2715
TCG3-2718
TCG3-2721
注：1.四扇推拉窗可安装一套智能控制系统（控制中间两扇）或两套智能控制系统（同时控制四个推拉扇）2.不能制作三扇三等分窗型。活动窗扇重量不宜大于50Kg。宽度不宜大于900，高度不宜大于1500TCG42718
TCG4-2721
1300(1500)
TCG3-2709
TCG3-2712
TCG3-2715
TCG5-2718
TCG5-2721
BLT2008系列无框智能推拉窗立面图审核焦冀曾世垂校对杨兴义情减以设计余金璋TCG6-2718
TCG6-2721
图集号
07CJ12
