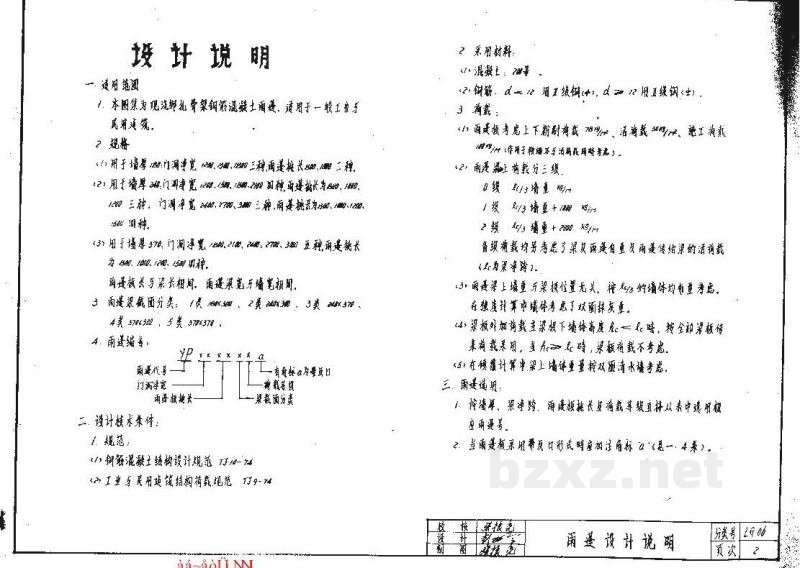

LG06 中小型构件

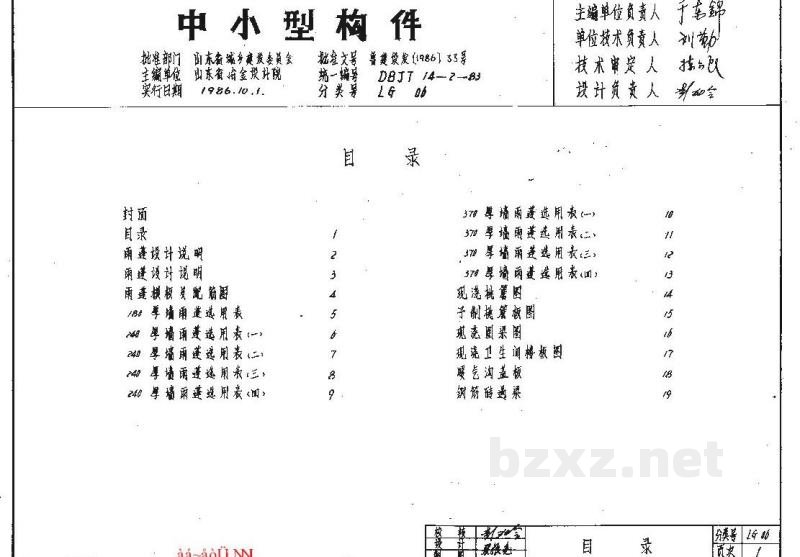

一、适用范围

1. 本图集为现浇混凝土梁架钢筋混凝上桥梁，适用于一般土工程及民用建筑。

2. 规格

(1) 用于墙宽350mm门窗洞口，L46、G88、C98三种洞形板长1600~2000三档。

(2) 用于墙宽400mm门窗洞口，L46、G88、C98三种洞形，有梁板长为2500、3000、3500三档。门窗宽度：1000、1700、2700三档，窗高按标准GBJ 208-83, GB60系列。

(3) 用于墙宽370mm门窗洞口，L46A、G88A、C98A三种洞形板长分为1500、1700、1900三档。窗高按标准GBJ 208-83, GB60系列。

有梁板尺寸与无梁相同，有梁板宽度为墙宽相同。

3. 隔墙板截面分类：1类 450×240、2类 450×360、3类 450×378、4类 290×240、5类 350×278。

4. 图版编号：

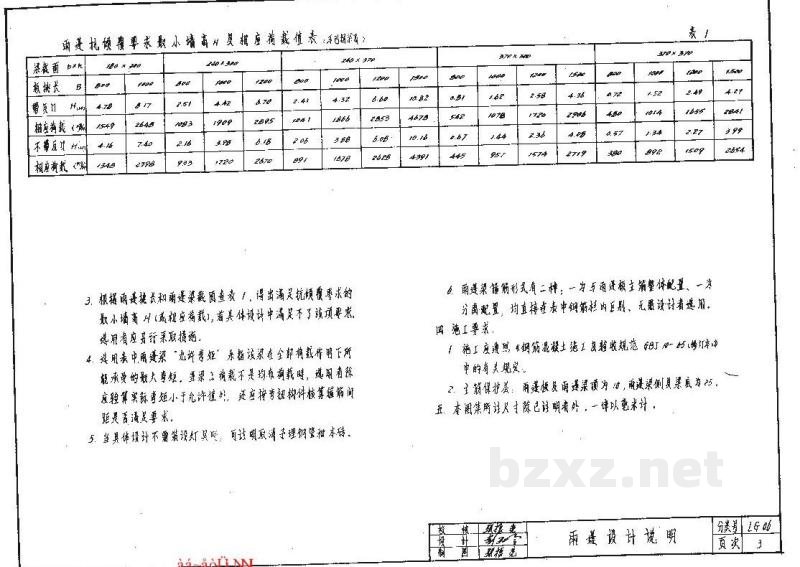

二、设计技术条件：

1. 规范：

(1)《钢筋混凝土结构设计规范》TJ10-74

(2) 工业与民用建筑结构荷载规范 TJ9-74。

2. 采用材料：

(1) 混凝土：C20号

(2) 钢筋：d=6~8用I级钢φ4, d≥10用II级钢Φ+。

3. 荷载：

(1) 隔墙板自重及下料洞板重75kg/m²，活载20kg/m²，施工荷载60kg/m² (仅窗洞口四周宽为584有梁板时考虑)。

(2) 隔墙风压按以下三级：

Q = k v₀ / g

I级 K₁/₂=1.5~0.75, h≤3m;

I级 K₃/₄=2.0+0.8×(h-3)/4,

II级 K₅/₆=2.0+0.1(h-6)。

各板荷载均按最不利，即采用假定有窗洞时或无梁时的活载及(L,A类窗考虑)。

(3) 隔墙自重与风压仅板受力计算，对KJ₂的墙体作为重力荷。

在强度计算中墙体荷载已计入以简化计算。

4. 梁洞口两侧各主梁向下延伸高度为h₁=150mm时，将全部活载传给有梁板承受。当h₂≥2d h时，梁洞荷载不考虑。

(5) 在强度计算中沿洞口墙体重量均以隔墙风压考虑。

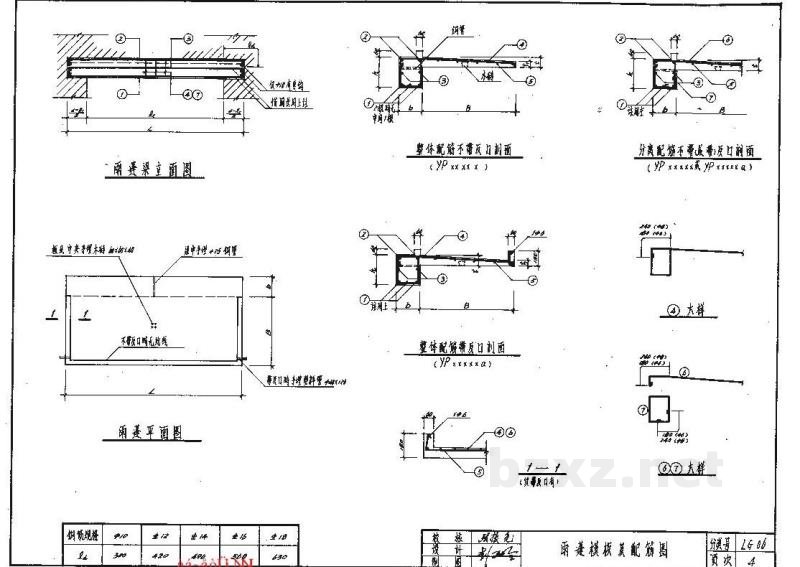

三、隔墙板选用：

1. 按跨度，梁跨径，隔墙板类型及荷载等级直接从中表选择相应窗型号。
2. 当有框板采用门带洞口时应注意原标(2)(4)中1、4条)。
