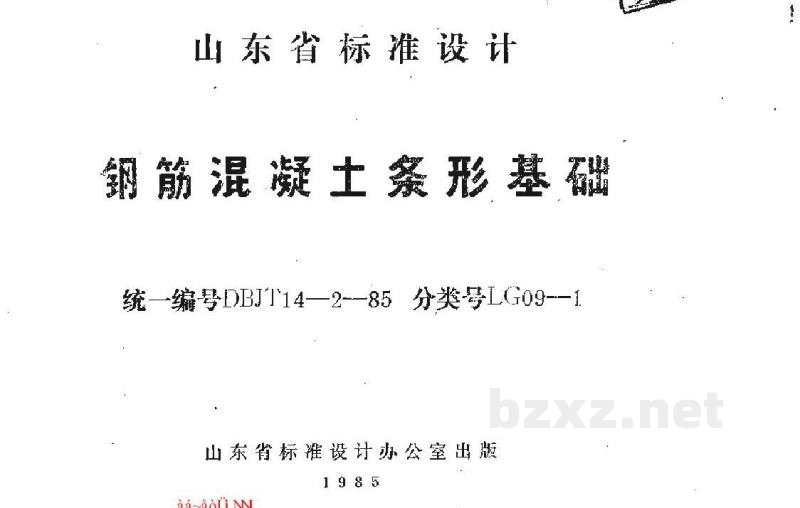

LG09-1 钢筋混凝土条形基础

山东省标准设计

钢筋混凝土条形基础

统一编号DBJT14—2—85 分类号LG09—1

山东省标准设计办公室出版
1985

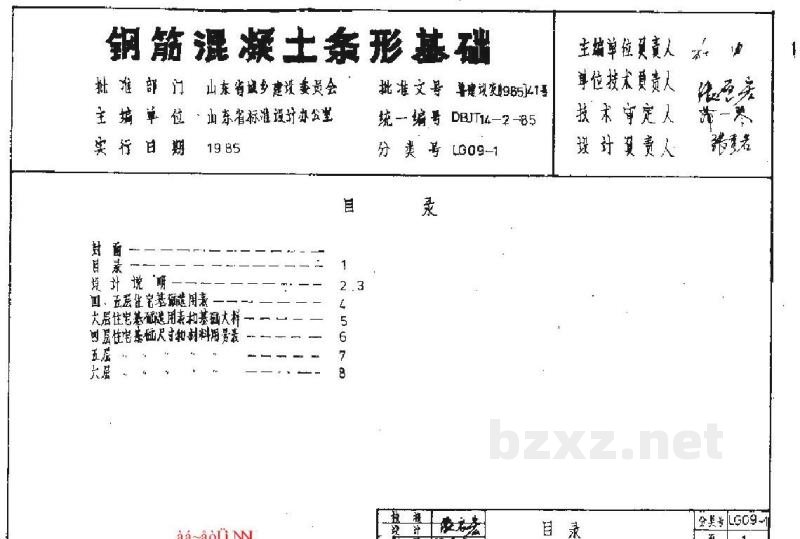

目录

aà-àòù NL 分类：LG09-1    页码：1

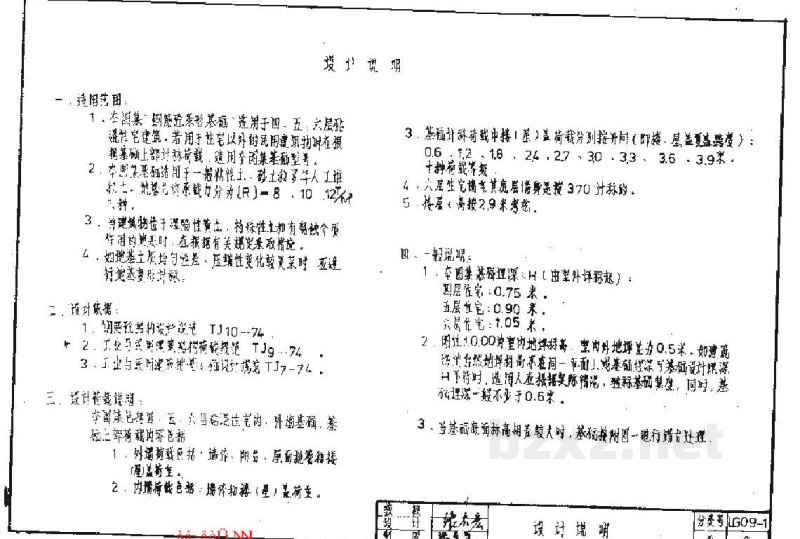

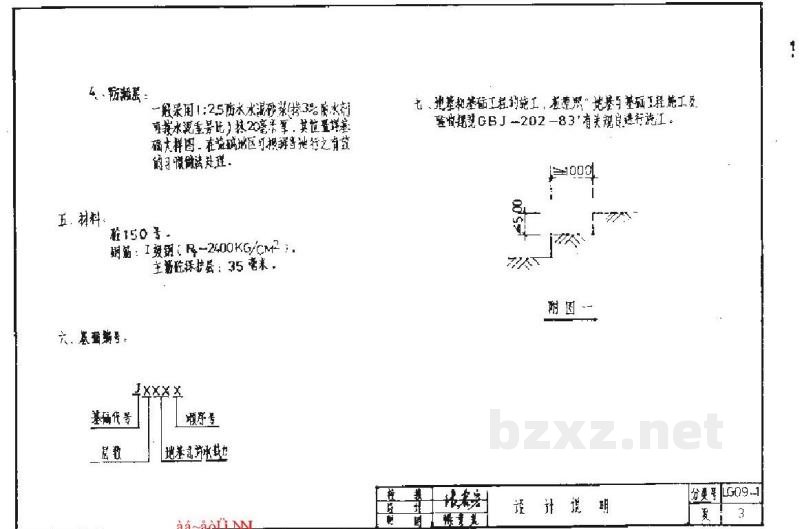

设计说明

1. 适用范围：

1. 本图集：钢筋混凝土条形基础，适用于四、五、六层房屋轻型建筑，采用毛石基以外的砖墙或砌块等现浇混凝土的上部结构。适用全国基本风压区。

2. 室内地基承载力小于一般粘性土、粉土层多年工程经验上，地基允许承载力为 $f$ (R) = 8 ~ 10 T/m²以下者。

3. 当建筑物位于深厚填土上，将经长期自然沉降稳定后使用，应做有关地基处理措施。

4. 如地基土层均匀性差，应根据地质勘察资料，通过计算确定基础尺寸。

2. 设计依据：

1. 钢筋混凝土结构设计规范 TJ10-74；

2. 工业与民用建筑砌体设计规范 TJ3-74；

3. 工业与民用建筑设计规范，如设计标准 TJ7-74。

3. 项目参数说明：

本图集包括四、五、六层砖混住宅内、外墙条形基础，其上部荷载内容包括：

1. 外墙荷载项目：墙体、阳台、屋面构造做法（图见后页）。

2. 内墙荷载项目：墙体和楼板（层）重，见图二。

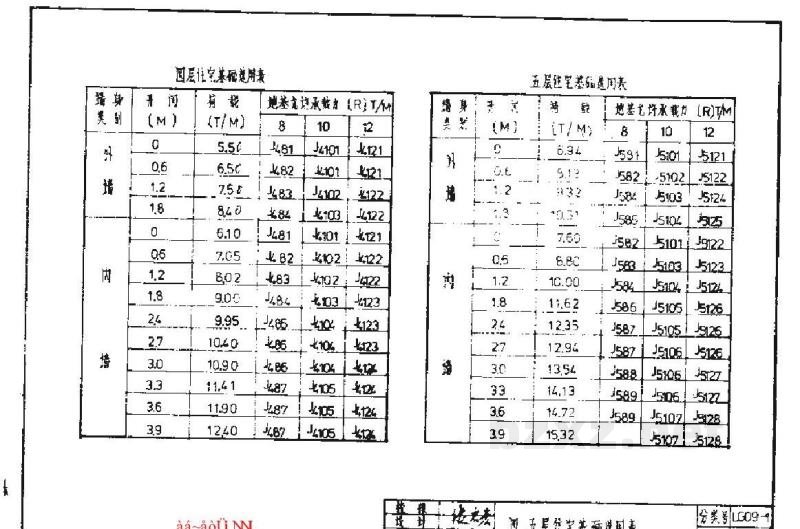

3. 基础计算简图中线（基）上首有分别注明时间（即楼、屋盖重量高度）：

0.6, 1.2, 1.8, 2.4, 2.7, 3.0, 3.3, 3.6, 3.9米，十层房屋另加。

4. 六层住宅首层房屋质量系数为1.70计算时。

5. 楼盖（梁柱）9米者忽略。

3. 一般说明：

1. 本图集基础埋深 H（由室外地坪起）：

四层住宅：0.75米。

五层住宅：0.90米。

六层住宅：1.05米。

2. 图注 -0.00为室内地坪标高，室外外地坪高差为0.5米。如房屋基础与相邻建筑有不同时一面土可能影响该面基底设计计算 H下折时，应结合人工程地质情况，选择基础类型，同时，基础埋深一般不少于0.6米。

3. 当基础与外墙砌体长度不同时，基础和附墙一起进行钢筋处理。
