钢筋混凝土平板（跨度1.2~2.4米）
| 主编单位负责人 | 温远辉 | ||||
| 设计单位 | 主编单位技术负责人 | 杨绍锋 | |||
| 技术审定人 | 沈毅 | ||||
| 设计负责人 | 邓宁 | ||||
| 批准文号 | 主编单位：广西建筑科学研究院设计院 | ||||
| 湖南省建筑设计院 河南省建筑设计院 湖南省建筑设计院 广东省建设厅 广西壮族自治区建设厅 海南省建设厅 | 鄂建[2003]98号 图集号：03G6301 | ||||
| 生效日期 2003.10.20 | |||||

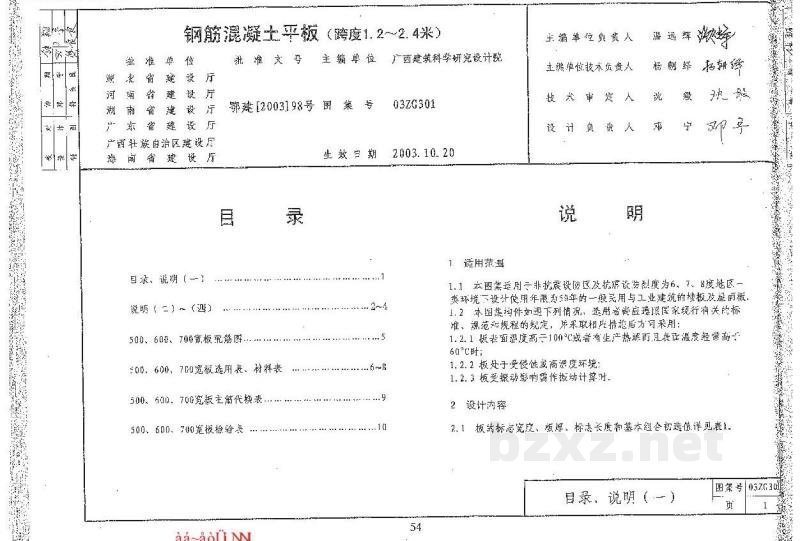

目 录
说 明
| 目录、说明（一） ..............................................................1 |
1 适用范围 1.1 本图集适用于非抗震设防区及抗震设防烈度为6、7、8度地区一般环境，下设计使用年限为50年的一般民用与工业建筑的非楼盖及屋面板。 1.2 本图集内各知适用下列情况，采用者尚应遵照国家现行有关的标准、规范和规程的规定，并采取相应措施后方可采用： 1.2.1 板表面温度高于100℃或者生产热源附近且其周围温度经常高于60℃时； 1.2.2 板处于侵蚀性较高湿度环境； 1.2.3 板受振动影响需作振动力计算时。 |
| 说明（一）～（四） | 3~4 |

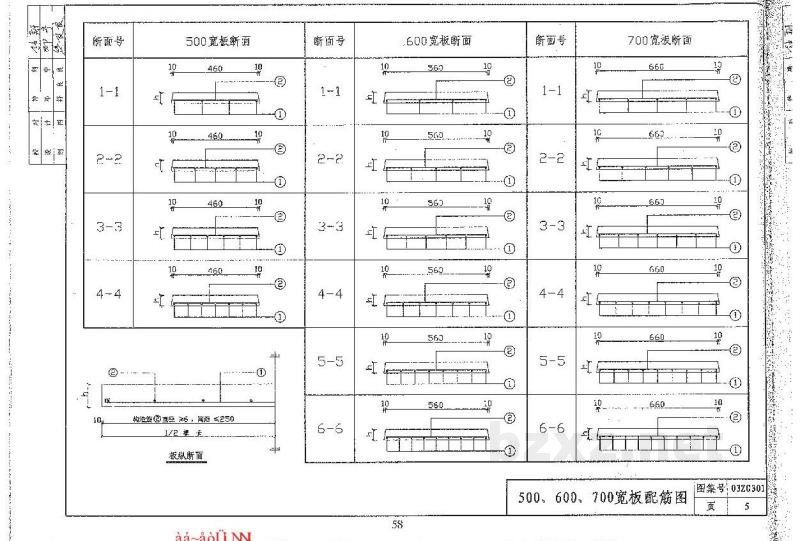

| 500、600、700聚苯板墙图 | 5 |
| 500、600、700宽版选用表，材料表 | 6~8 |
| 390、630、700聚苯土蒸压板条 | 9 |
| 500、600、700宽版检查表 | 10 |
| 2 设计内容 2.1 板的标注宽度、板厚、标志长度和基本组合均选值见表1。 |
目录、说明（一）
| 图签号 03G6301 页 1 |
