新02J01 工程做法

工程做法
编制单位：新疆建筑设计研究院
图集号：新02J01

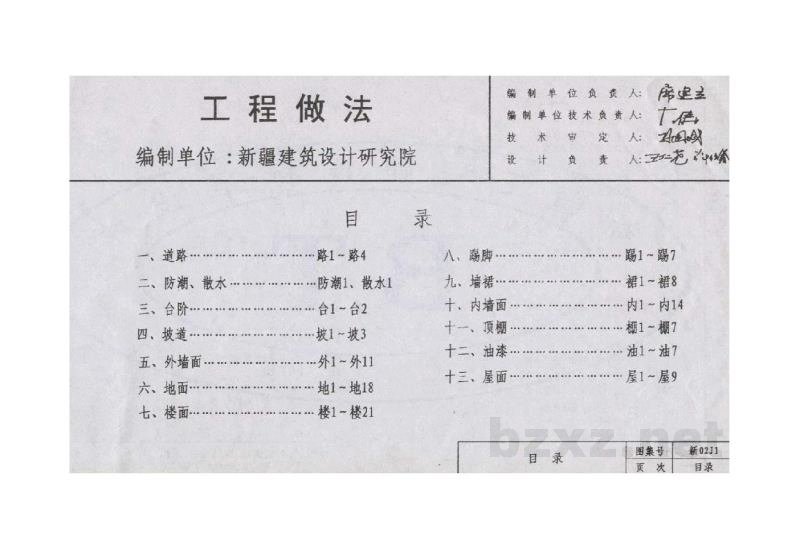

目录
一、道路 (路1~路4)
二、防潮、散水 (防潮1、散水1)
三、台阶 (台1~台2)
四、坡道 (坡1~坡3)
五、外墙面 (外1~外11)
六、地面 (地1~地18)
七、楼面 (楼1~楼21)
八、踢脚 (踢1~踢7)
九、墙裙 (裙1~裙8)
十、内墙面 (内1~内14)
十一、顶棚 (棚1~棚7)
十二、油漆 (油1~油7)
十三、屋面 (屋1~屋9)

一、道路

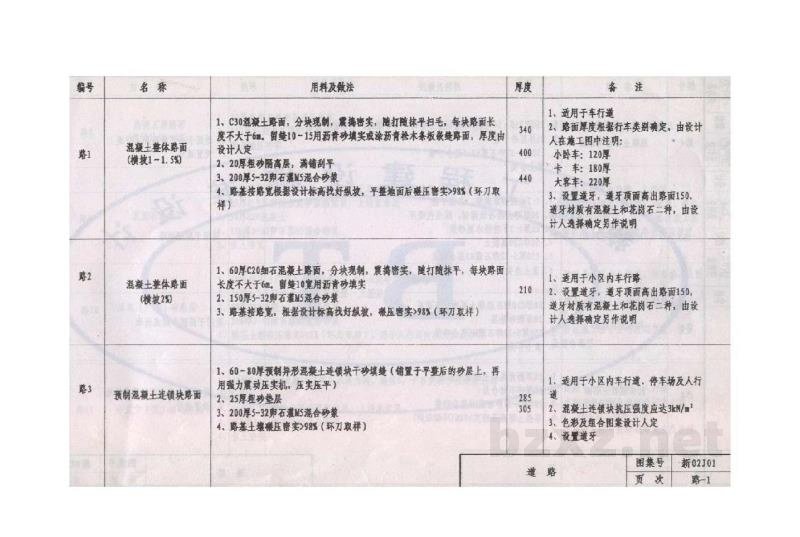

【路1】混凝土整体路面 (横坡1%~1.5%)
1. 340厚 C30混凝土路面，分块现制，震捣密实，随打随抹平扫毛。每块路面长度不大于6m，留缝10mm~15mm，用黄砂填实或涂沥青松木条板嵌缝，路面厚度由设计人定。
2. 20厚粗砂垫层，满铺刮平。
3. 200厚 5-32mm卵石灌M5混合砂浆。
4. 路基按路宽根据设计标高找好纵坡，平整地面后碾压密实，压实系数>98%（环刀取样）。
备注：
1. 适用于车行道。
2. 路面厚度根据行车类别确定，由设计人在施工图中注明：小卧车120厚，卡车180厚，大客车220厚。
3. 设置道牙，道牙顶面高出路面150mm，道牙材质有混凝土和花岗石二种，由设计人选择确定并另作说明。

【路2】混凝土整体路面 (横坡2%)
1. 400厚 60mm C20细石混凝土路面，分块现制，震捣密实，随打随抹平。每块路面长度不大于6m，留缝10mm宽，用黄砂填实。
2. 150厚 5-32mm卵石灌M5混合砂浆。
3. 路基按路宽，根据设计标高找好纵坡，碾压密实，压实系数>98%（环刀取样）。
备注：
1. 适用于小区内车行路。
2. 设置道牙，道牙顶面高出路面150mm，道牙材质有混凝土和花岗石二种，由设计人选择确定并另作说明。

【路3】预制混凝土连锁块路面
1. 440厚 60-80mm预制异形混凝土连锁块，干砂填缝（铺设于平整后的砂层上，再用强力振动压实机压实压平）。
2. 25厚粗砂垫层。
3. 200厚 5-32mm卵石灌M5混合砂浆。
4. 路基土壤碾压密实，压实系数>98%（环刀取样）。
备注：
1. 适用于小区内车行道、停车场及人行道。
2. 混凝土连锁块抗压强度应达3kN/mm²（注：原文为3kN/m，推测为压强单位误识，此处按常规力学单位整理，若严格依原文则为3kN/m）。
3. 色彩及组合图案由设计人定。
4. 设置道牙。

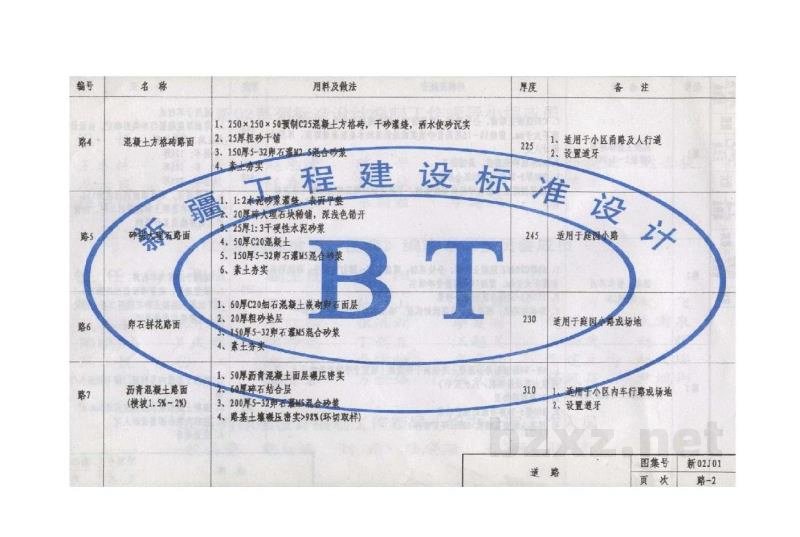

【路4】混凝土方格砖路面
1. 225厚 250×250×50mm预制C25混凝土方格砖，干砂灌缝，洒水使砂沉实。
2. 25厚粗砂干铺。
3. 150厚 5-32mm卵石灌M5混合砂浆。
4. 素土夯实。
备注：
1. 适用于小区甬路及人行道。
2. 设置道牙。

【路5】大理石路面
1. 245厚 1:2水泥砂浆勾缝表面平垫。
2. 20厚碎大理石块斜铺，深浅色错开。
3. 225厚 1:3干性水泥砂浆。
4. 50厚 C20混凝土。
5. 150厚 5-32mm卵石灌M5混合砂浆。
6. 素土夯实。
备注：适用于庭园小路。

【路6】卵石拼花路面
1. 230厚 50mm C20细石混凝土嵌碗虾石面层。
2. 20厚粗砂垫层。
3. 150厚 5-32mm卵石灌M5混合砂浆。
4. 素土夯实。
备注：适用于庭园路或场地。

【路7】沥青混凝土路面 (横坡1.5%~2%)
1. 310厚 50mm沥青混凝土面层碾压密实。
2. 60mm碎石结合层。
3. 200厚 5-32mm卵石灌M5混合砂浆。
4. 路基土壤碾压密实，压实系数>98%（环刀取样）。
备注：
1. 适用于小区内车行路或场地。
2. 设置道牙。

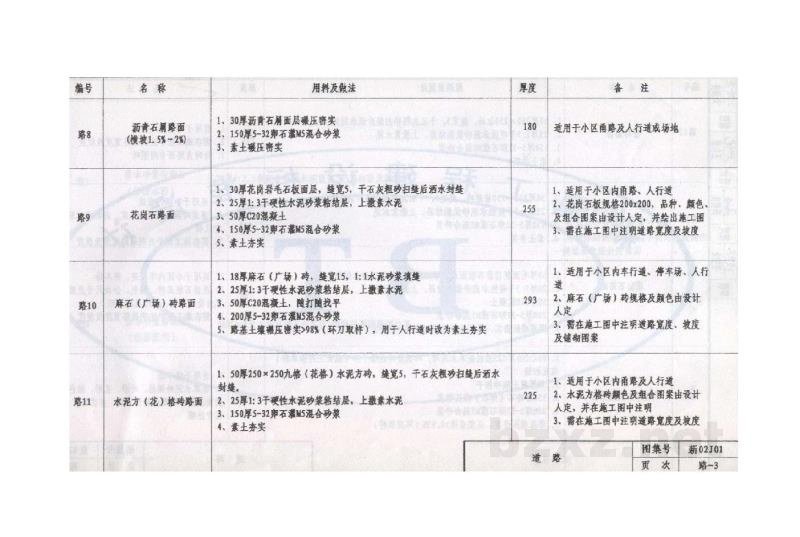

【路8】沥青石屑路面 (横坡1.5%~2%)
1. 180厚 30mm沥青石屑面层碾压密实。
2. 150厚 5-32mm卵石灌M5混合砂浆。
3. 素土碾压密实。
备注：适用于小区甬路及人行道或场地。

【路9】花岗石路面
1. 255厚 30mm花岗岩毛石板面层，缝宽5mm，干石灰粗砂扫缝后洒水封缝。
2. 25厚 1:3干硬性水泥砂浆粘结层，上撒素水泥。
3. 50厚 C20混凝土。
4. 150厚 5-32mm卵石灌M5混合砂浆。
5. 素土夯实。
备注：
1. 适用于小区内甬路、人行道。
2. 花岗石板规格200×200mm，品种、颜色及组合图案由设计人定，并绘出施工图。
3. 需在施工图中注明道路宽度及坡度。

【路10】麻石（广场）砖路面
1. 293厚 18mm麻石（广场）砖，缝宽15mm，1:1水泥砂浆填缝。
2. 25厚 1:3干硬性水泥砂浆粘结层，上撒素水泥。
3. 50厚 C20混凝土，随打随找平。
4. 200厚 5-32mm卵石灌M5混合砂浆。
5. 路基土壤碾压密实，压实系数>98%（环刀取样）；用于人行道时改为素土夯实。
备注：
1. 适用于小区内车行道、停车场、人行道。
2. 麻石（广场）砖规格及颜色由设计人定。
3. 需在施工图中注明道路宽度、坡度及铺砌图案。

【路11】水泥方（花）格砖路面
1. 225厚 50mm 250×250mm方格（花格）水泥方砖，缝宽5mm，干石灰粗砂扫缝后洒水封缝。
2. 25厚 1:3干硬性水泥砂浆粘结层，上撒素水泥。
3. 150厚 5-32mm卵石灌M5混合砂浆。
4. 素土夯实。
备注：
1. 适用于小区内甬路及人行道。
2. 水泥方格砖颜色及组合图案由设计人定，并在施工图中注明。
3. 需在施工图中注明道路宽度及坡度。

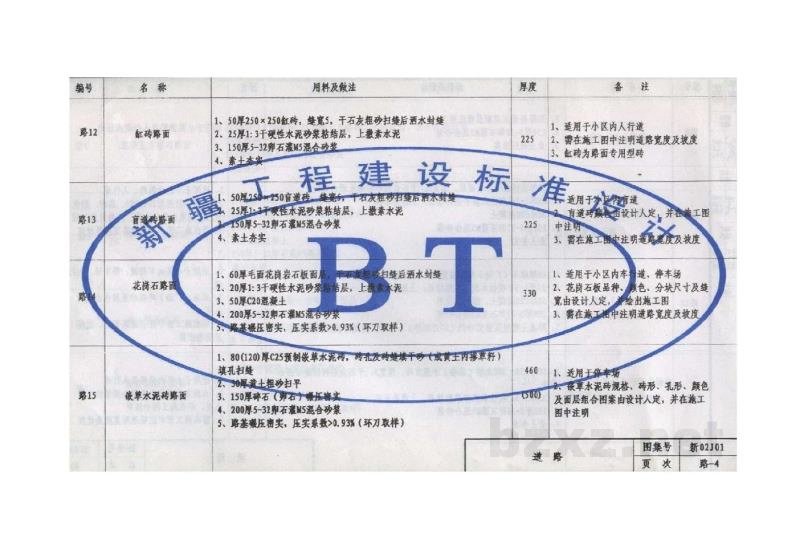

【路12】红砖路面
1. 225厚 50mm 250×250mm缸砖，缝宽5mm，干石灰粗砂扫缝后洒水封缝。
2. 25厚 1:3干硬性水泥砂浆粘结层，上撒素水泥。
3. 150厚 5-32mm卵石灌M5混合砂浆。
4. 素土夯实。
备注：
1. 适用于小区内人行道。
2. 需在施工图中注明道路宽度及坡度。
3. 缸砖为路面专用型砖。

【路13】盲道砖路面
1. 225厚 50mm盲道砖，缝宽5mm，干石灰粗砂扫缝后洒水封缝。
2. 25厚 1:3干硬性水泥砂浆粘结层，上撒素水泥。
3. 150厚 5-32mm卵石灌M5混合砂浆。
4. 素土夯实。
备注：盲道砖种类由设计人定，并在施工图中注明。

【路14】花岗石路面
1. 330厚 60mm毛面花岗岩石板面层。
2. 20厚 1:3干硬性水泥砂浆粘结层，上撒素水泥。
3. 50厚 C20混凝土。
4. 200厚 5-32mm卵石灌M5混合砂浆。
5. 路基碾压密实，压实系数>98%（原文误识为0.93%，根据上下文其他条目推断应为98%，此处依常规标准修正为98%，若严格保留OCR错误则为0.93%）（环刀取样）。
备注：
1. 适用于小区内车道、停车场。
2. 花岗石板品种、颜色、分块尺寸及缝宽由设计人定，并绘出施工图。
3. 需在施工图中注明道路宽度及坡度。

【路15】嵌草水泥砖路面
1. 460厚 80(120)mm C25预制嵌草水泥砖，传孔及砖缝填干砂（或黄土内掺草籽）填孔扫缝。
2. 30厚黄土+粗砂扫平。
3. 150厚碎石（卵石）碾压密实。
4. 200厚 5-32mm卵石灌M5混合砂浆。
5. 路基碾压密实，压实系数>98%（原文误识为0.93%，同上）（环刀取样）。
备注：
1. 适用于停车场。
2. 嵌草水泥砖规格、砖形、孔形、颜色及面层组合图案由设计人定，并在施工图中注明。

二、防潮

【潮1】防水砂浆防潮层 (掺防水粉)
1. 20厚 1:2.5水泥砂浆，掺水泥重量3%~5%的防水粉抹平。
厚度：20mm
备注：
1. 适用于砌体墙身。
2. 防潮层设置标高由设计人定。
3. 当墙体两侧地面标高不同时，较高的一侧墙面也应做防潮层。

【潮2】防水砂浆防潮层 (掺膨胀剂)
1. 20厚 1:2水泥砂浆，掺水泥重量10%的微型膨胀剂抹平。
厚度：20mm
