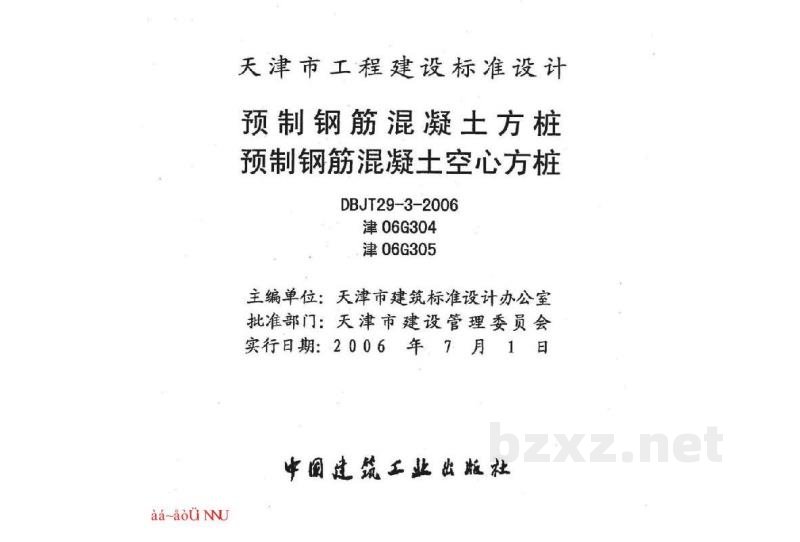

津06G304 预制钢筋混凝土方桩

天津市工程建设标准设计

预制钢筋混凝土方桩
预制钢筋混凝土空心方桩

标准统一编号：DBJT29-3-2006
图集号：津06G304、津06G305
主编单位：天津市建筑标准设计办公室
批准部门：天津市建设管理委员会
实行日期：2006年7月1日
批准文号：建设[2006]690号

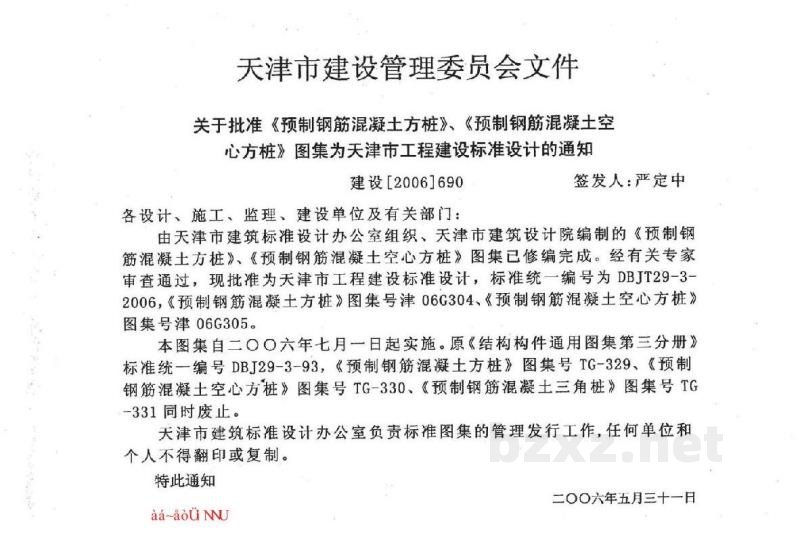

天津市建设管理委员会文件
关于批准《预制钢筋混凝土方桩》、《预制钢筋混凝土空心方桩》图集为天津市工程建设标准设计的通知

各设计、施工、监理、建设单位及有关部门：
由天津市建筑标准设计办公室组织、天津市建筑设计院编制的《预制钢筋混凝土方桩》、《预制钢筋混凝土空心方桩》图集已修编完成。经有关专家审查通过，现批准为天津市工程建设标准设计，标准统一编号为DBJT29-3-2006，《预制钢筋混凝土方桩》图集号津06G304、《预制钢筋混凝土空心方桩》图集号津06G305。
本图集自二○○六年七月一日起实施。原《结构构件通用图集第三分册》标准统一编号DBJ29-3-93，《预制钢筋混凝土方桩》图集号TG-329、《预制钢筋混凝土空心方桩》图集号TG-330、《预制钢筋混凝土三角桩》图集号TG-331同时废止。
天津市建筑标准设计办公室负责标准图集的管理发行工作，任何单位和个人不得翻印或复制。
特此通知
二OO六年五月三十一日

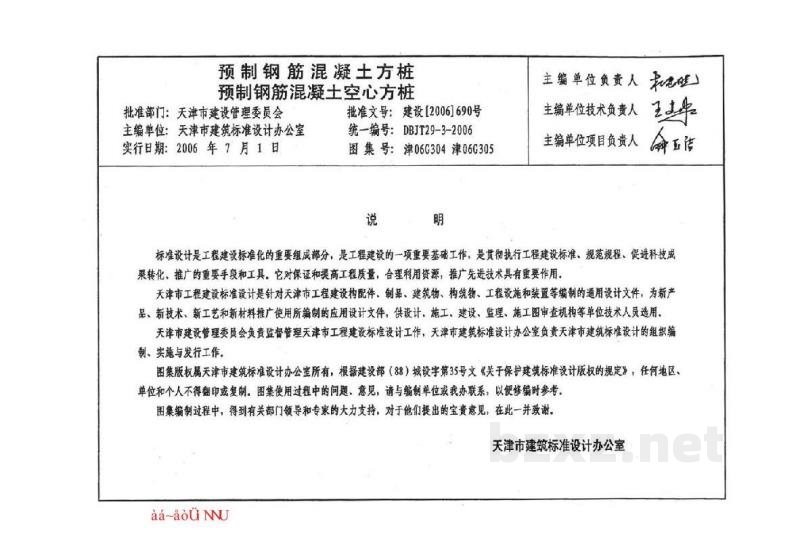

说明
标准设计是工程建设标准化的重要组成部分，是工程建设的一项重要基础工作，是贯彻执行工程建设标准、规范规程、促进科技成果转化、推广的重要手段和工具。它对保证和提高工程质量，合理利用资源，推广先进技术具有重要作用。天津市工程建设标准设计是针对天津市工程建设构配件、制品、建筑物、构筑物、工程设施和装置等编制的通用设计文件，为新产品、新技术、新工艺和新材料推广使用所编制的应用设计文件，供设计、施工、建设、监理、施工图审查机构等单位技术人员选用。
天津市建设管理委员会负责监督管理天津市工程建设标准设计工作，天津市建筑标准设计办公室负责天津市建筑标准设计的组织编制、实施与发行工作。
图集版权属天津市建筑标准设计办公室所有，根据建设部（88）城设字第35号文《关于保护建筑标准设计版权的规定》，任何地区、单位和个人不得翻印或复制。图集使用过程中的问题、意见，请与编制单位或我办联系，以便修编时参考。

目录
预制钢筋混凝土方桩
编制单位：天津市建筑设计院

1. 适用范围
编制说明
1.1 本图集适用于民用与一般工业建筑的低承台基桩；公路、港口、市政、水利等工程的低承台基桩设计可参考使用，但尚应符合相关专业规范和规程的要求。
1.2 基础工程的环境、地质条件应对混凝土、钢筋无腐蚀性。如须考虑腐蚀性问题，应结合相关规范另行设计计算。
1.3 本图集中预制方桩主要考虑承受竖向荷载，当同时承受水平荷载或作抗拔桩使用时，设计人员应另行设计验算，并采取相应措施。
1.4 本图集适用于周围环境能承受打桩时震动和挤土影响的场地。
1.5 本图集所列桩系根据天津地区的地质情况及目前的施工、设备吊运方式等条件而编制。
1.6 本图集静压桩配筋适用于抱压式压桩机，如果采用顶压式压桩机，设计人员宜在桩顶部适当增加网片和箍筋。

2. 编制依据
《建筑结构可靠度设计统一标准》 GB 50068-2001
《建筑地基基础设计规范》 GB 50007-2002
《建筑桩基技术规范》 JGJ 94-94
《岩土工程勘察规范》 GB 50021-2001
《建筑结构荷载规范》 GB 50009-2001
《混凝土结构设计规范》 GB 50010-2002
《建筑抗震设计规范》 GB 50011-2001
《钢结构设计规范》 GB 50017-2003
《建筑钢结构焊接技术规程》 JGJ 81-2002
《钢筋焊接及验收规程》 JGJ 18-2003
《混凝土结构工程施工质量验收规范》 GB 50204-2002
《建筑地基基础工程施工质量验收规范》 GB 50202-2002
《钢结构工程施工质量验收规范》 GB 50205-2001

3. 种类与编号
3.1 本图集考虑到天津地区不同的地质条件、桩的长宽比、单桩竖向承载力特征值、桩的密集程度及施工条件等因素，将桩按静压和锤击分为A型和B型两种。
A型桩仅适用于静压桩。
B型桩适用于锤击桩。

编制单位负责人：[签名]
编制单位技术负责人：[签名]
技术审定人：[签名]
设计负责人：[签名]
