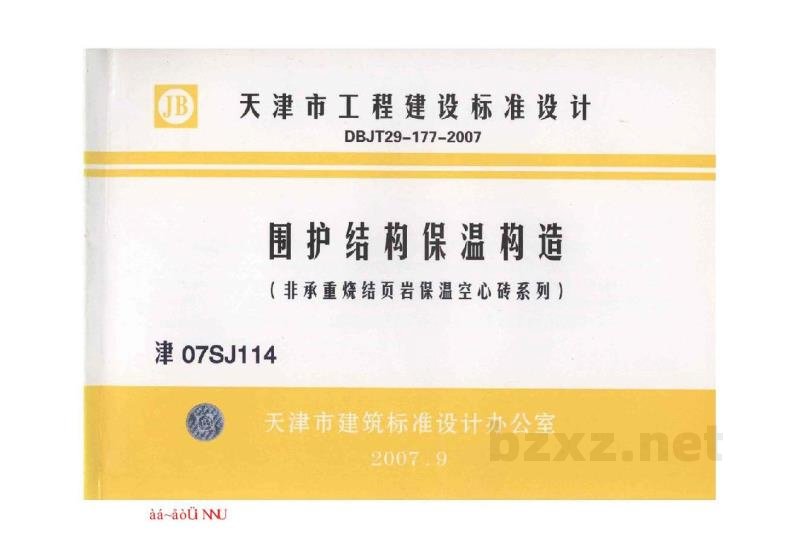

津07SJ114 围护结构保温构造（非承重烧结页岩保温空心砖系列）

天津市工程建设标准设计
DBJT29-177-2007

围护结构保温构造
（非承重烧结页岩保温空心砖系列）

批准部门：天津市建设管理委员会
主编单位：天津市建筑标准设计办公室
实行日期：2007年9月22日

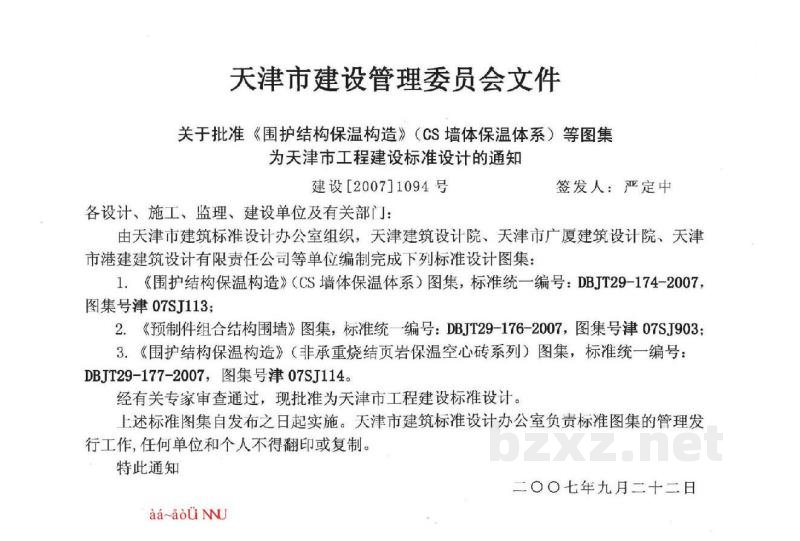

批准文号：建设[2007]1094号
统一编号：DBJT29-177-2007
图集号：津07SJ114

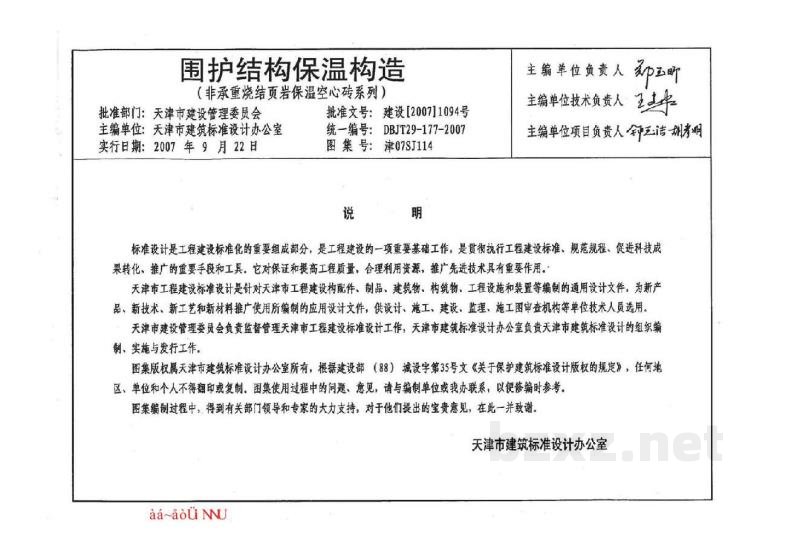

一、说明

主编单位负责人：（签字）
主编单位技术负责人：（签字）
主编单位项目负责人：舒玉洁

标准设计是工程建设标准化的重要组成部分，是工程建设的一项重要基础工作，是贯彻执行工程建设标准、规范规程、促进科技成果转化、推广的重要手段和工具。它对保证和提高工程质量，合理利用资源，推广先进技术具有重要作用。天津市工程建设标准设计是针对天津市工程建设构配件、制品、建筑物、构筑物、工程设施和装置等编制的通用设计文件，为新产品、新技术、新工艺和新材料推广使用所编制的应用设计文件，供设计、施工、建设、监理、施工图审查机构等单位技术人员选用。

天津市建设管理委员会负责监督管理天津市工程建设标准设计工作，天津市建筑标准设计办公室负责天津市建筑标准设计的组织编制、实施与发行工作。

图集版权属天津市建筑标准设计办公室所有，根据建设部（88）城设字第35号文《关于保护建筑标准设计版权的规定》，任何地区、单位和个人不得翻印或复制。图集使用过程中的问题、意见，请与编制单位或我办联系，以便修编时参考。图集编制过程中，得到有关部门领导和专家的大力支持，对于他们提出的宝贵意见，在此一并致谢。

天津市建筑标准设计办公室

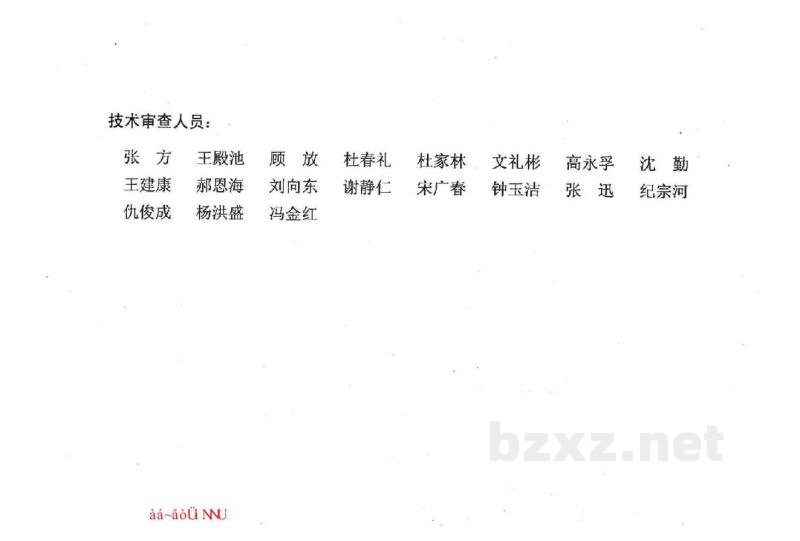

二、技术审查人员
张方 王建康 仇俊成 王殿池 郝恩海 杨洪盛
顾放 刘向东 冯金红 杜春礼 谢静仁 杜家林 宋广春 文礼彬 钟玉洁 高永孚 张迅 沈勤 纪宗河

三、编制与审定

编制单位：天津市港建建筑设计有限责任公司
协编单位：天津国环页岩制品有限公司

编制单位负责人：（签字）
编制单位技术负责人：（签字）
技术审定人：术印鸣 钟玉诺
设计负责人：常葬

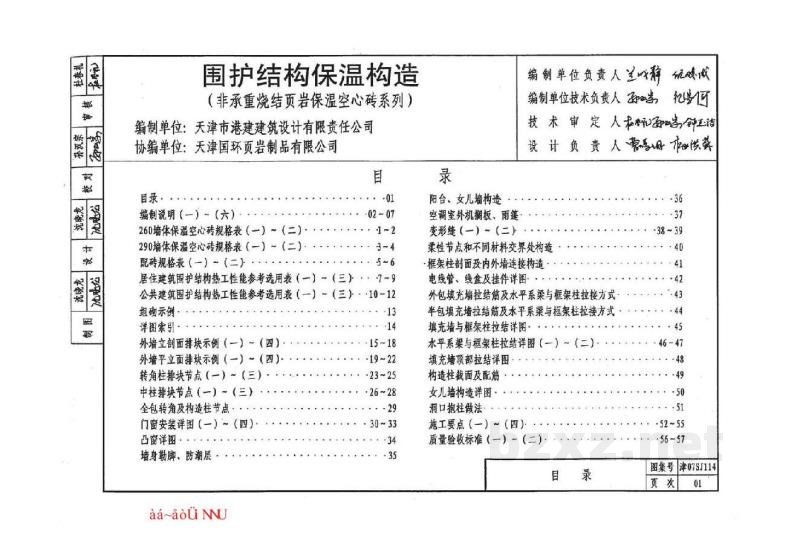

四、目录

1. 编制说明（一）～（六）
2. 260墙体保温空心砖规格表（一）～（二）
3. 290墙体保温空心砖规格表（一）～（二）
4. 配砖规格表（一）～（二）
5. 居住建筑围护结构热工性能参考选用表（一）～（三）
6. 公共建筑围护结构热工性能参考选用表（一）～（三）
7. 组破示例
8. 详图索引
9. 外墙立剖面排块示例（一）～（四）
10. 外墙平立面排块示例（一）～（四）
11. 转角柱排块节点（一）～（三）
12. 中柱排块节点（一）～（三）
13. 全包转角及构造柱节点
14. 门窗安装详图（一）～（四）
15. 凸窗详图
16. 墙身勒脚、防潮层
17. 阳台、女儿墙构造
18. 空调室外机搁板、雨篷
19. 变形缝（一）～（二）
20. 柔性节点和不同材料交界处构造
21. 框架柱剖面及内外墙连接构造
22. 电线管、线盒及挂件详图
23. 外包填充墙拉结筋及水平系梁与框架柱拉接方式
24. 半包填充墙拉结筋及水平系梁与框架柱拉接方式
25. 填充墙与框架柱拉结详图
26. 水平系梁与框架柱拉结详图（一）～（二）
27. 填充墙顶部拉结详图
28. 构造柱截面及配筋
29. 女儿墙构造详图
30. 洞口抱柱做法
31. 施工要点（一）～（四）
32. 质量验收标准（一）～（二）

五、编制说明（一）

本图集编制的非承重烧结页岩保温空心砖墙体构造做法采用天津国环页岩制品有限公司专利技术，专利号：ZL200620113368.X、ZL200620113369.4。

非承重烧结页岩保温空心砖系指以页岩、煤研石和粉煤灰为主要原料经高温烧结而成的空心砖中（其孔洞率在45%以上）填充高效保温材料（如模塑聚苯乙烯泡沫塑料），达到保温节能效果的空心砖（以下简称保温空心砖）。该砖为用于非承重外围护结构的新型墙体材料。

该产品具有以下特点：
1. 集保温、隔热、围护一体化，施工简便并具有良好的经济性。
2. 强度高、吸水率低、线膨胀系数及干收缩率低，粘结性强，抹灰不易开裂及脱落。

为在建筑工程中正确合理推广使用该保温空心砖，满足节能设计标准要求，确保节能工程质量，特编制本图集。

1 适用范围
1.1 本图集适用于天津市新建、扩建及改建的满足现行节能标准的居住建筑、公共建筑钢筋混凝土框架和框架核心筒体结构的非承重填充保温外围护墙体，其他建筑可参考使用。
1.2 本图集供建筑、结构设计、施工、监理、验收使用。

2 编制依据
- 《民用建筑热工设计规范》GB 50176-93
- 《外墙外保温工程技术规程》JGJ 144-2004
- 《建筑工程质量统一验收标准》GB 50300-2001
- 《建筑设计防火规范》GB 50016-2006
- 《高层民用建筑设计防火规范》GB 50045-95（2005年版）
- 《天津市居住建筑节能设计标准》DB 29-1-2007
- 《天津市公共建筑节能设计标准》DB 29-153-2005
- 《天津市民用建筑节能工程施工技术规程》DB 29-125-2007
- 《天津市民用建筑节能工程质量验收规程》DB 29-126-2007
- 《天津市民用建筑围护结构节能检测技术规程》DB 29-88-2007
- 《天津市建筑节能门窗技术标准》DB 29-164-2006
- 《建筑节能工程施工质量验收规范》GB 50411-2007
- 《砌体结构设计规范》GB 50003-2001
- 《建筑结构荷载规范》GB 50009-2001（2006年版）
- 《混凝土结构设计规范》GB 50010-2002
- 《建筑抗震设计规范》GB 50011-2001
- 《砌体工程施工质量验收规范》GB 50203-2002
- 《混凝土结构工程施工质量验收规范》GB 50204-2002
- 《天津市非承重烧结页岩空心砖墙体技术规程》DB 29-172-2007

3 编制内容
3.1 本图集提供了保温空心砖适用于居住建筑、公共建筑不同条件下的热工性能和选用表。
