05D08 通用电气设备图集（DBJT03-22-2005）

05D8 通用电气设备
DBJT03-222005
编制单位：山西省建筑设计研究院

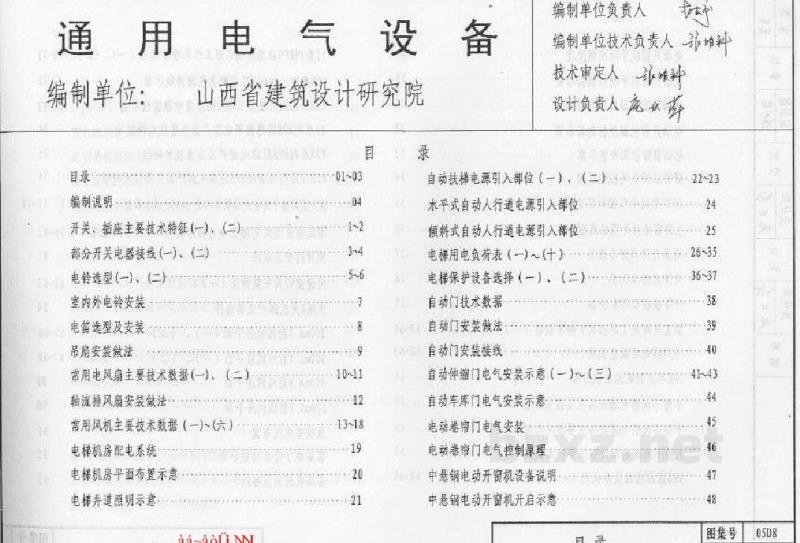

一、目录

1. 开关、插座主要技术特征（一）（二）
- 部分开关电器接线（一）、（二）
- 电铃选型（一）（二）
- 室内外电铃安装
- 电扇选型及安装
- 吊扇安装做法
- 常用电风扇主要技术数据（一）（二）
- 轴流排风扇安装做法
- 需用风机主要技术数据（一）~（六）

2. 电梯设备
- 电梯机房配电系统
- 电梯机房平面布置示意
- 电梯井道照明示意
- 自动扶梯电源引入部位（一）（二）
- 水平式自动人行道电源引入部位
- 倾斜式自动人行道电源引入部位
- 电梯用电负荷表（一）~（十）
- 电梯保护设备选择（一）：（二）

3. 自动门与卷帘门
- 自动门技术数据
- 自动门安装做法
- 自动门安装接线
- 自动伸缩门电气安装示意（一）（三）
- 自动车库门电气安装示意
- 电动卷帘门电气安装
- 电动卷帘门电气控制原理

4. 电动开窗与窗帘
- 中悬窗电动开窗机设备说明
- 中悬窗电动开窗机开启示意
- 电动开窗机手动控制原理
- 电动开窗机手动控制箱布置
- 电动开窗机温度控制原理
- 电动开窗机温度控制箱布置
- 电动窗帘启闭安装示意
- 窗帘启闭电气控制原理
- 窗帘启闭电气控制箱布置
- 上部窗电动开窗机选型安装

5. 机械停车设备
- 简易升降类停车设备
- 升降类停车设备
- 升降横移类停车设备
- 垂直升降类（电梯式）停车设备（一）（二）

6. 不间断电源与应急电源
- 不间断电源设备说明（一）（二）
- UPS不间断电源系统方框图
- 小型不间断电源设备主要技术数据
- 中型不间断电源设备主要技术数据
- 大型不间断电源设备主要技术数据
- EPS应急电源设备说明（一）（二）
- YJ系列EPS应急照明电源工作原理示意图（一）（二）
- YJS系列三相EPS应急照明电源接线示意图
- YIS/P系列可变频三相EPS应急电源接线示意图
- YJ系列EPS应急照明电源产品主要技术特征
- YJS系列EPS应急电源产品主要技术特征
- YJS/P系列可变频EPS应急电源产品主要技术特征

7. 蓄电池与照明灯具
- 固定型防酸干荷电式铅酸蓄电池（GAF）技术数据（一）（二）
- 固定型密封式铅酸蓄电池技术数据（一）（二）
- 灯具安装做法
- 传递灯具安装做法（一）（二）

8. 医用与特殊场所电气
- 医用X光机保护设备选择
- 200mA X射线机房平面（一）、（二）
- 300mA X射线机房平面（一）、（二）
- 400mA X射线机房平面
- 500mA X射线机房平面
- 放映室电气布置

9. 酒店客房电气
- 客房电子设备功能示意
- 客房电控系统接线
- XM(J/L)102-2节电配电箱
- 节电配电箱等配套产品选型
- 床头集控板选型
- 端子箱示意图

10. 电热采暖设备
- 电热膜采暖电气系统框图
- 电热膜直接控制方式配电方案
- 电热膜间接控制方式配电方案
- 房间内串联电热膜供暖系统组成
- 房间内并联电热膜供暖系统组成
- 电热膜在顶棚中安装示意
- 电热膜温控器接线图、安装图
- 电热膜安装节点详图
- 发热电缆供热电气系统框图（一）（二）
- 发热电缆配电方案
- 发热电缆地面辐射供热系统组成
- 发热电缆地面辐射供热系统安装示意（一）（二）
- 发热及伴热电缆主要工程数据表

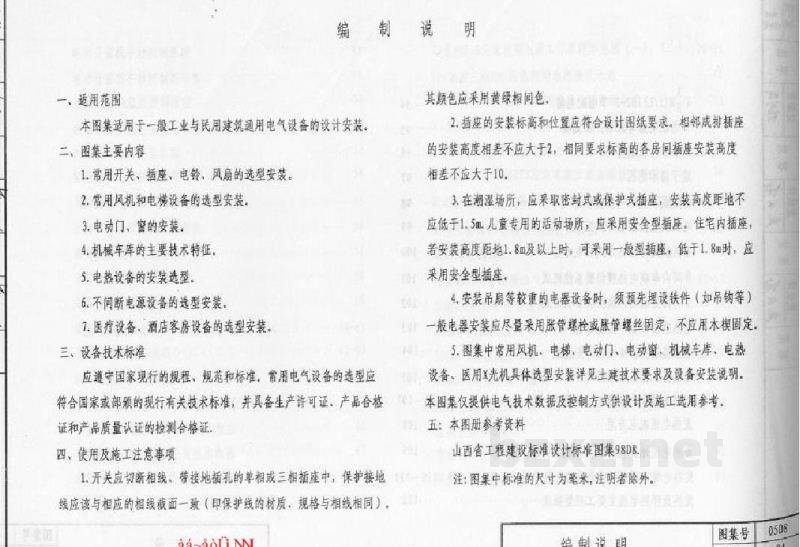

二、编制说明

1. 适用范围
本图集适用于一般工业与民用建筑通用电气设备的设计安装。

2. 图集主要内容
1. 常用开关、插座、电铃、风扇的选型安装。
2. 常用风机和电梯设备的选型安装。
3. 电动门、窗的安装。
4. 机械车库的主要技术特征。
5. 电热设备的安装选型。
6. 不间断电源设备的选型安装。
7. 医疗设备、酒店客房设备的选型安装。

3. 设备技术标准
应遵守国家现行的规程、规范和标准。常用电气设备的选型应符合国家或行业的现行有关技术标准，并具备生产许可证、产品合格证和产品质量认证的检测合格证。

4. 使用及施工注意事项
1. 开关应切断相线。带接地插孔的单相或三相插座中，保护接地线截面应与相应的相线截面一致（即保护线的材质、规格与相线相同）。
2. 插座的安装标高和位置应符合设计图纸要求。相邻成排插座的安装高度相差不应大于2mm，相同要求标高的各房间插座安装高度相差不应大于5mm。
3. 在潮湿场所，应采取密封式或保护式插座，安装高度距地不应低于1.5m。儿童专用的活动场所，应采用安全型插座。住宅内插座，若安装高度距地1.8m及以上时，可采用一般型插座；低于1.8m时，应采用安全型插座。
4. 安装吊扇等较重的电器设备时，屋顶应先埋设铁件（如吊钩等）。一般电器安装应尽量采用膨胀螺栓或胀管螺丝固定，不应用木楔固定。
5. 图集中带用电风机、电梯、电动门、电动窗、机械车库、电热设备、医用X光机的具体选型安装详见主机技术要求及设备安装说明；本图集仅提供电气技术数据及控制方式供设计及施工选用参考。

5. 本图册参考资料
《山西省工程建设标准设计标准图集98D8》

注：图集中标注的尺寸为毫米，注明者除外。
