L92J606 防火门

山东省建筑标准设计

防火门

DBJT14-2

图集号：L92J606

1996

防火门

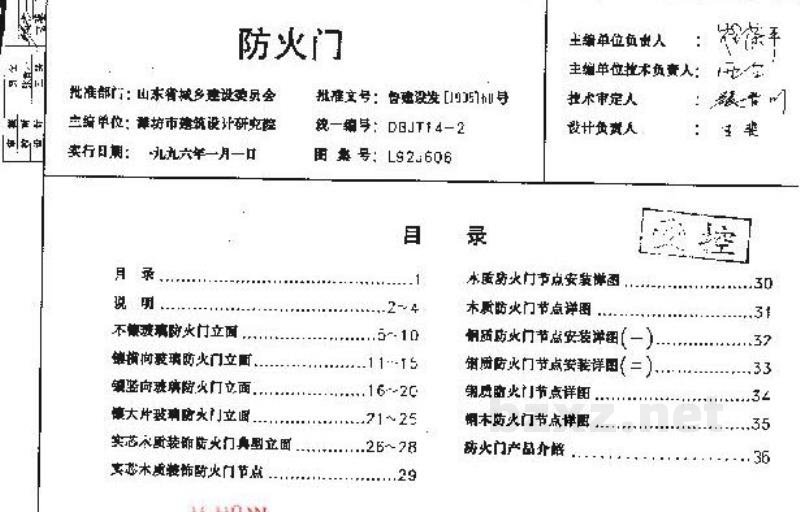

目 录

目 录

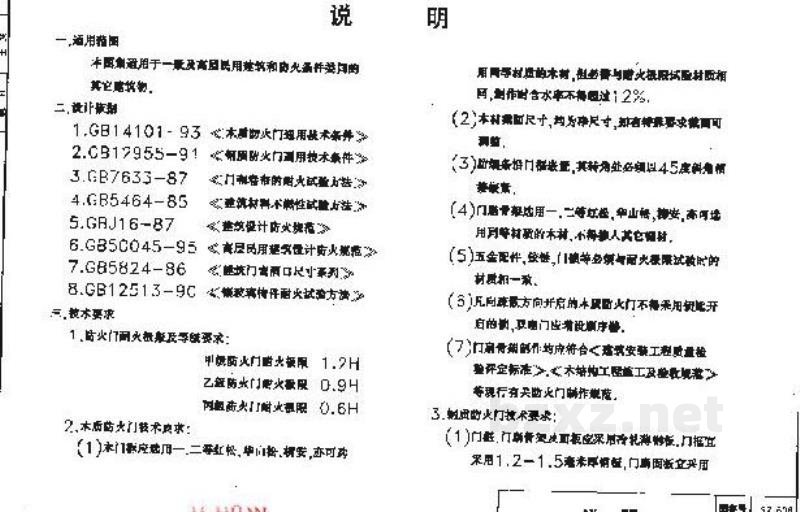

说 明

一、适用范围

本图集适用于一般及高层民用建筑防火条件类别的其它建筑物。

二、设计依据

1. GB 4141-93 《木结构防火门通用技术条件》
2. GB 12955-91 《钢质防火门通用技术条件》
3. GB 7633-87 《门和卷帘的耐火试验方法》
4. GB 5464-85 《建筑构件不燃性试验方法》
5. GB J16-87 《建筑设计防火规范》
6. GB 50045-95 《高层民用建筑设计防火规范》
7. GB 5824-86 《钢质门窗洞口尺寸系列》
8. GB 12513-90 《玻璃棉的传热试验方法》

三、技术要求

1. 防火门的耐火等级及具体要求：

2. 木结构防火技术要求：

1. 木门框应选用一、二等红松，华山松，青尖。亦可选用同等材质的木材，但必需与耐火极限试验材质相同，制作时含水率不得超过12%。
2. 木结构尺寸均为净尺寸，如有特殊要求据图面可调整。
3. 钢质卷帘门框设置，其转角处必须用45度斜角相连接紧。
4. 凡有疏散方向开启的木质防火门不得采用钢制开启的铁、铁扇门窗等金属件。
5. 门扇常用选用一、二等红松，华山松，青尖。亦可选用同等材质的木材，不得掺入其它树种。
6. 五金配件，铁质门锁必需与耐火极限试验时的材质相一致。
7. 凡有疏散方向开启的木质防火门不得采用钢制开启的铁、铁扇门窗等金属件。
8. 门框安装制作均应符合《建筑安装工程图集》验收标准及《木结构工程施工及验收规范》中现行有关防火门的制造标准。

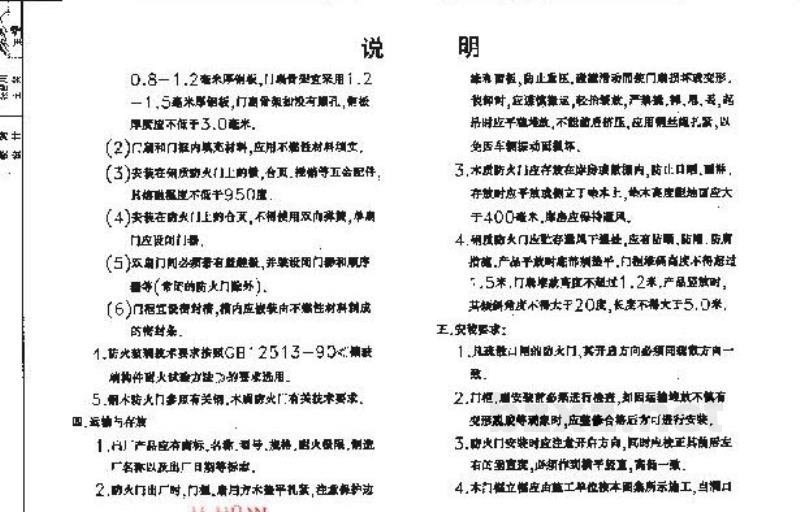

3. 钢质防火门技术要求：

1. 门框、门扇骨架及面板应采用冷轧钢板，门框宜采用1.2-1.5毫米厚钢板，门扇面板宜采用...
