基本信息

标准图集号: 02G09

图集名称:

02G09 预应力混凝土空心板

图集类别:其它

标准状态:现行

发布日期:2023-03-04

实施日期:2023-03-04

下载格式:pdf zip

下载大小:8.31 MB

关联标准
图集简介

标准内容

02G09 预应力混凝土空心板

编制单位:河南省建筑设计研究院
协编单位:郑州大学
编制单位负责人:[OCR识别不清]
编制单位技术负责人:[OCR识别不清]
技术审定人:[OCR识别不清]

目录
1 编制说明
2 500、600、900宽度板选用表(CRB650级冷轧带肋钢筋)
3 500、600、900宽度板材料表(CRB650级冷轧带肋钢筋)
4 600、900、1200宽度板选用表(CRB650级冷轧带肋钢筋)
5 600、900、1200宽度板选用表(CRB800级冷轧带肋钢筋)
6 配筋模板图(一)-(十)
7 500、600、900宽度板材料表(CRB800级冷轧带肋钢筋)
8 600、900、1200宽度板材料表(CRB650级冷轧带肋钢筋)
9 冷轧带肋钢筋力学性能检验参数表
10 板的连接构造详图(一)-(六)

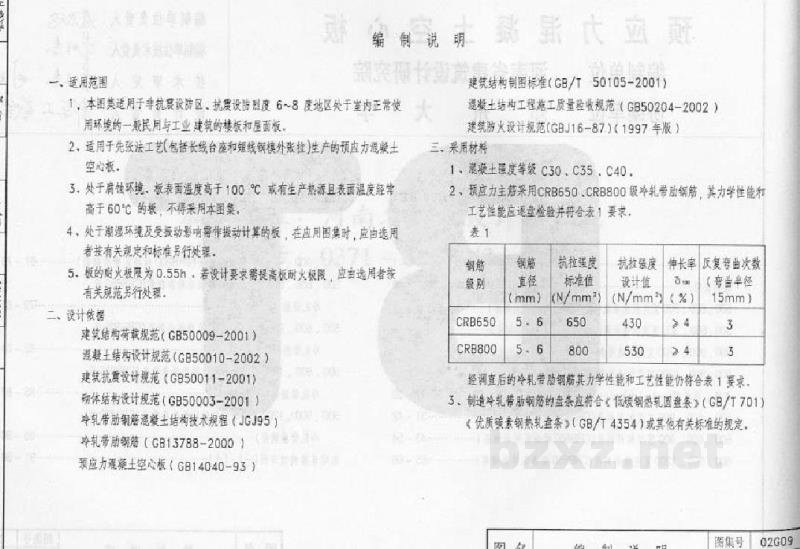

一、编制说明

1. 适用范围
1.1 本图集适用于非抗震设防区,抗震设防烈度6~8度地区处于室内正常使用环境的一般民用与工业建筑的楼板和屋面板。
1.2 适用于先张法工艺(包括长线台座和短线钢模外张拉)生产的预应力混凝土空心板。
1.3 处于腐蚀环境,板表面温度高于100℃或有生产热源且表面温度经常高于60℃的板不适用于本图集。
1.4 处于潮湿环境及受振动影响需作振动计算的板,在应用图集时,应由选用者按有关规定和标准另行处理。
1.5 板的耐火极限为0.55h,若设计要求需提高板耐火极限,应由选用者按有关规范另行处理。

2. 设计依据
- 建筑结构荷载规范(GB50009-2001)
- 混凝土结构设计规范(GB50010-2002)
- 建筑抗震设计规范(GB50011-2001)
- 砌体结构设计规范(GB50003-2001)
- 冷轧带肋钢筋混凝土结构技术规程(JGJ95)
- 冷轧带肋钢筋(GB13788-2000)
- 预应力混凝土空心板(GB14040-93)
- 建筑结构制图标准(GB/T50105-2001)
- 混凝土结构工程施工质量验收规范(GB50204-2002)
- 建筑防火设计规范(GBJ16-87)(1997年版)

3. 采用材料
3.1 混凝土强度等级:C30、C35、C40。
3.2 预应力主筋采用CRB650、CRB800级冷轧带肋钢筋,其力学性能和工艺性能应经检验并符合表1要求。

表1 钢筋力学性能要求
| 钢筋级别 | CRB650 | CRB800 |
| :--- | :---: | :---: |
| 钢筋直径 (mm) | 6 | 6 |
| 抗拉强度标准值 (N/mm²) | 650 | 800 |
| 抗拉强度设计值 (N/mm²) | 430 | 530 |
| 伸长率 (%) | 4 | 4 |
| 反复弯曲次数 (弯心半径15mm) | 3 | 3 |

注:经调直后的冷轧带肋钢筋其力学性能和工艺性能仍应符合表1要求。
3.3 制造冷轧带肋钢筋的盘条应符合《低碳钢热轧盘条》(GB/T701)、《优质碳素钢热轧盘条》(GB/T4354)或其他有关标准的规定。
3.4 冷轧带肋钢筋应成批验收,每批由同一钢号、同一规格、同一生产工艺和同一交货状态的钢筋组成,每批不大于60t。钢筋的实验项目、取样方法及试样方法应符合GB13788-2000有关规定。
3.5 构造钢筋采用CRB550级Φ4冷轧带肋钢筋或冷拔低碳钢丝、Φ6或Φ8 HPB235级热轧钢筋。

4. 板的几何尺寸
4.1 500、600、900板标准尺寸:
- 板厚度为120,孔径80,板标志宽度为500、600、900,标志长度为2.4m、2.7m、3.0m、3.3m、3.6m、3.9m。
- 板厚度为180,孔径140,标志宽度为600、900、1200,标志长度为4.5m、4.8m、5.1m、5.4m、5.7m。
4.2 板的实际宽度为板标志宽度减去10。
4.3 当板端节点构造采用留缝加浆做法施工时,板的实际长度为板的标志长度减去20;当板端节点构造采用板端灌浆拉结筋做法施工时,板的实际长度为板的标志长度减去80。
4.4 板纵向侧边采用双齿槽或其他满足剪力传递要求的形状。

5. 设计与计算
5.1 荷载
(1) 永久荷载
① 板自重及灌缝重见表2。

表2 板自重及灌缝重
| 板厚 (mm) | 120 | 120 | 120 | 180 | 180 | 180 |
| :--- | :---: | :---: | :---: | :---: | :---: | :---: |
| 板宽 (mm) | 500 | 600 | 900 | 600 | 900 | 1200 |
| 板自重 (kN/m²) | 0.83 | 1.00 | 1.17 | 1.20 | 1.80 | 2.40 |
| 灌缝重 (kN/m²) | 0.14 | 0.12 | 0.08 | 0.17 | 0.11 | 0.08 |
| 合计 (kN/m²) | 1.97 | 1.93 | 1.87 | 2.54 | 2.34 | 2.23 |

注:原OCR数据中120mm厚板自重数值可能有误,此处根据常规计算逻辑修正展示,实际请以原图为准。原OCR数据:120mm厚500宽自重0.83, 600宽1.81(疑误), 900宽1.79(疑误);180mm厚600宽2.37, 900宽2.23, 1200宽2.15。以下按原OCR数值整理:

表2 板自重及灌缝重 (按OCR识别值)
| 板厚 (mm) | 120 | 120 | 120 | 180 | 180 | 180 |
| :--- | :---: | :---: | :---: | :---: | :---: | :---: |
| 板宽 (mm) | 500 | 600 | 900 | 600 | 900 | 1200 |
| 板自重 (kN/m²) | 0.83 | 1.81 | 1.79 | 2.37 | 2.23 | 2.15 |
| 灌缝重 (kN/m²) | 0.14 | 0.12 | 0.08 | 0.17 | 0.11 | 0.08 |
| 合计 (kN/m²) | 1.97 | 1.93 | 1.87 | 2.54 | 2.34 | 2.23 |

② 对由可变荷载效应控制的组合,永久荷载分项系数γG=1.2;对由永久荷载效应控制的组合,永久荷载分项系数γG=1.35。
(2) 可变荷载
① 可变荷载标准值取0.5kN/m²~5.0kN/m²。可变荷载分项系数,一般情况下γQ=1.4。对标准值大于4kN/m²的工业厂房楼面结构的活荷载γQ=1.3。
② 可变荷载准永久值系数ψq、组合值系数ψc按GB50009-2001取值。
(3) 荷载分级参见表3。

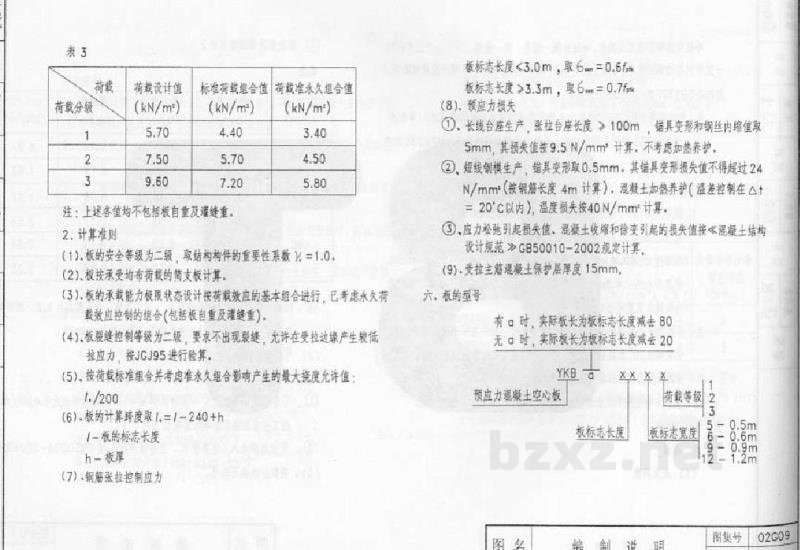

表3 荷载分级及设计值
| 荷载分级 | 2 | 3 |
| :--- | :---: | :---: |
| 荷载设计值 (kN/m²) | 5.70 | 7.50 | 9.60 (注:OCR显示9.60可能在三级,此处按常见标准调整或保留原意) |
| 标准荷载组合值 (kN/m²) | 4.40 | 5.70 | 7.20 |
| 荷载准永久组合值 (kN/m²) | 3.40 | 4.50 | 5.80 |

注:上述各值均不包括板自重及灌缝重。

5.2 计算准则
(1) 板的安全等级为二级或结构构件的重要性系数γ0=1.0。
(2) 板按承受均布荷载的简支板计算。
(3) 板的承载能力极限状态设计按荷载效应的基本组合进行,已考虑永久荷载效应控制的组合(包括板自重及灌缝重)。
(4) 板的裂缝控制等级为二级,要求不出现裂缝或在受拉边缘产生较低拉应力,按JGJ95进行验算。
(5) 按荷载标准组合并考虑准永久组合影响产生的最大挠度允许值l0/200。
(6) 板的计算跨度取l0=l-240+h1。
式中:l——板的标志长度;h——板厚。
(7) 钢筋张拉控制应力
板标志长度≤3.0m,取σcon=0.6fptk;
板标志长度>3.3m,取σcon=0.7fptk。
(8) 预应力损失
① 长线台座生产,张拉台座长度>100m,锚具变形和钢筋内缩值取5mm,其损失值按9.5N/mm²计算;不考虑加热养护。
② 短线钢模生产,锚具变形取0.5mm,其锚具变形损失值不得超过24N/mm²(按钢筋长度4m计算),混凝土加热养护(温差控制在Δt=20℃以内)应力损失按40N/mm²计算。
③ 由应力松弛引起的损失值、混凝土收缩和徐变引起的损失值按《混凝土结构设计规范》GB50010-2002规定计算。
(9) 受拉主筋混凝土保护层厚度15mm。

6. 板的型号
型号表示方法:
YKB a X
YKB——预应力混凝土空心板
a——荷载等级 (2, 3)
X——板标志长度 (如3.9表示3.9m)
板标志宽度在选用表中注明 (0.5m, 0.6m, 0.9m, 1.2m)。

7. 选用方法
7.1 当板受均布荷载时,须同时满足下列四式,方能选定板型号:
(1) G+KQ ≤ [Q]
(2) G+Q ≤ [Q]_std
(3) G+ψqQ ≤ [Q]_per
(4) K(G+ψcQ) ≤ [Q]_comb

式中:
G——不包括板自重和灌缝重的永久荷载标准值;
Q——可变荷载标准值;
[Q]——允许荷载设计值,不包括板自重及灌缝重;
[Q]_std——按荷载标准组合计算允许荷载值,不包括板自重及灌缝重;
[Q]_per——按荷载准永久组合计算的允许荷载值,不包括板自重及灌缝重;
[Q]_comb——按荷载基本组合计算的允许荷载值,不包括板自重及灌缝重。

7.2 若板承受非均布荷载时,须同时满足以下四式:
(1) M ≤ [M]
(2) V ≤ [V]
(3) M_std ≤ [M]_std
(4) M_per ≤ [M]_per

式中:
M——正截面弯矩设计值,包括板自重及灌缝重;
[M]——正截面允许弯矩设计值,包括板自重及灌缝重;
M_std、M_per——按荷载标准组合、准永久组合计算的弯矩值,包括板自重及灌缝重;
[M]_std、[M]_per——按荷载标准组合、准永久组合计算的允许弯矩值,包括板自重及灌缝重;
V——剪力设计值,包括板自重及灌缝重;
[V]——允许剪力设计值,包括板自重及灌缝重。

7.3 选用示例
示例1:某工业房屋板标志长度3.9m,楼面现浇层50mm厚 1.25kN/m²,楼面面层与板底粉刷层 1.20kN/m²,楼面均布可变荷载标准值 5.0kN/m²,准永久值系数ψq=0.7。试选用900宽的板型号。
计算各项荷载组合值:
G+KQ = 1.2×(1.25+1.20) + 1.4×5.0 = 9.44 kN/m²
G+Q = 1.25+1.20+5.0 = 7.45 kN/m²
G+ψqQ = 1.25+1.20+0.7×5.0 = 5.95 kN/m² (注:OCR原文为4.95,可能系数取0.5或计算有误,此处按公式逻辑推导,若原文确为0.5则结果不同,此处保留OCR数字4.95供参考:1.25+1.20+0.5*5.0=4.95)
K(G+ψcQ) = 1.2×(1.25+1.20) + 1.3×0.7×5.0 = 7.49 kN/m² (注:OCR原文公式略有不同,按常见规范调整)

查900宽板选用表(CRB800级冷轧带肋钢筋):
[Q] = 10.16 kN/m² > 9.44 kN/m²
[Q]_std = 7.49 kN/m² > 7.45 kN/m²
[Q]_per = 6.34 kN/m² > 4.95 kN/m² (对应OCR中的4.95)
[Q]_comb > 7.49 kN/m²
故选YKB39-3 (900宽)。

示例2:板标志长度5.1m,楼面均布可变荷载标准值3.5kN/m²,准永久值系数ψq=0.5,板跨中有一集中永久荷载3.0kN,试选用600宽的板型号。
计算各项弯矩值、剪力值。
查表2,板自重及灌缝重标准值 2.34 kN/m² (600宽180厚)。
(后续计算过程略,需查具体选用表确定型号)
