LG03 钢筋混凝土空心板

山东省标准设计

钢筋混凝土空心板

山东省标准设计办公室出版

1985

钢筋混凝土空心板

山东省纺织设计院

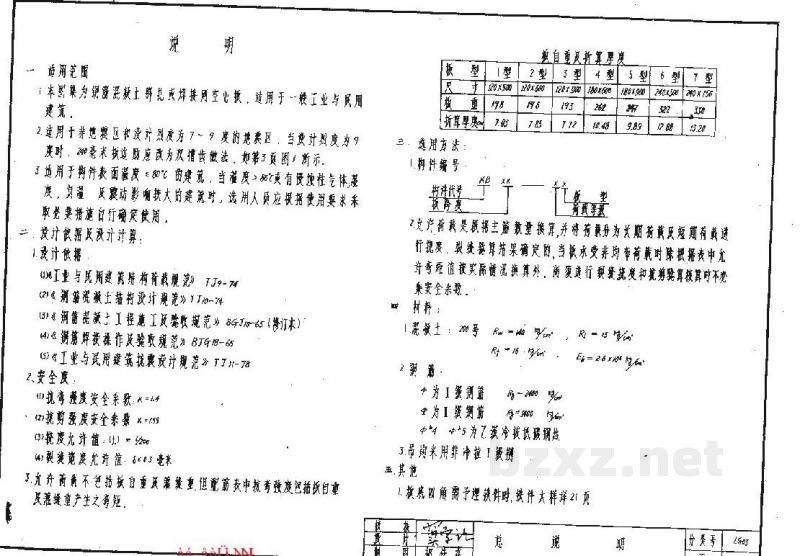

说 明

一、适用范围

1. 本图集为钢筋混凝土门式单跨架空电缆，适用于一般工业与民用建筑。
2. 适用于非地震区和设计烈度为7～9度的地区。当设计烈度为7度时，240米长渡线区段宜采用双轨锚定法，如第3页图1所示。
3. 适用于构件表面温度 $+80^\circ\text{C}$ 的建筑，当温度 $-25^\circ\text{C}$ 或有侵蚀性气体存在时，须采取防腐蚀措施。选用人员应根据使用要求来确定安全系数。

二、设计依据及设计计算：

1. 设计数据

1. 工业与民用建筑结构设计规范 TJJ-74
2. 钢筋混凝土结构工程施工技术规范 TJ 169-74
3. 混凝土工程及工艺试验规程 (BJGJ40-85) (执行中)
4. 建筑机械使用安全技术规程 JGJ33-86
5. 工业与民用建筑荷载设计规范 TJ 9-74

2. 安全系数：

1. 构件强度安全系数 $K=1.5$
2. 抗裂强度安全系数 $K=1.73$
3. 挠度允许值 $\Delta L = 60\text{mm}$
4. 裂缝宽度允许值 $\leqslant 0.2 \text{毫米}$

3. 允许荷载不包括自重及施工荷载，但包括由于温度变化引起的应力。裂缝的产生与否。

三、选用方法：

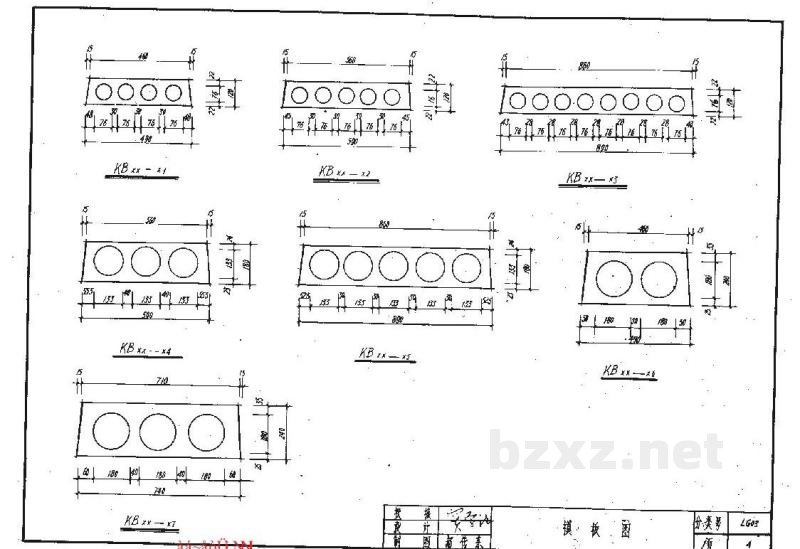

1. 构件编号。
   [图片]
2. 2型以上板类根据上端数量，并将各构件的长度及跨度按规范进行配置。裂缝宽度与环境相关，当露天使用的有腐蚀气体或混凝土中水分蒸发过快时应增加保护层厚度。

四、材料：

1. 混凝土：200号
   $R_{n} = 165 \text{ kg/cm}^2, R_b = 13.75 \text{ kg/cm}^2$
   K_c = 2.8 \times 10^{-4} / cm^2$
2. 钢筋：

   $\Phi^a$ (I类钢筋)	$R_g=3900 \text{ kg/cm}^2$
   $\Phi^b$ (II类钢筋)	$R_g=4600 \text{ kg/cm}^2$

3. 焊条采用非低氢型。

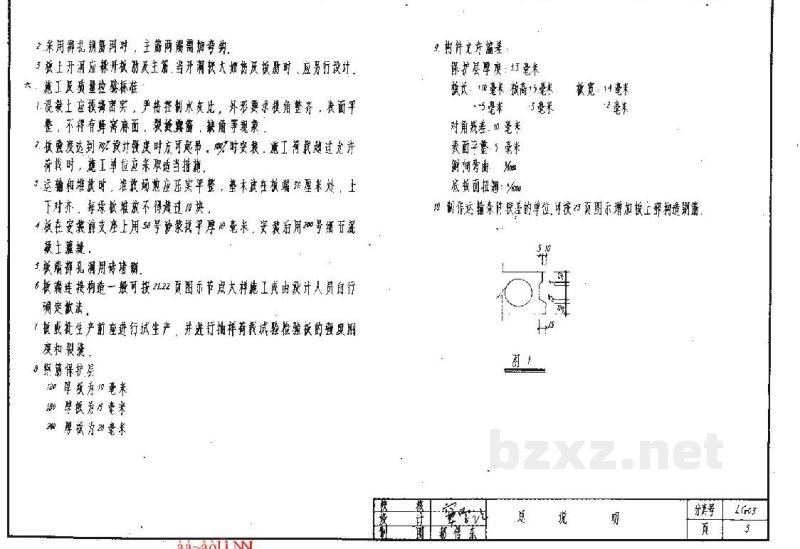

五、其他：

1. 本图所用预应力钢筋，按材料表第21页。

84-6019M
