闽93J01 卷材防水屋面构造图

卷材防水屋面构造图

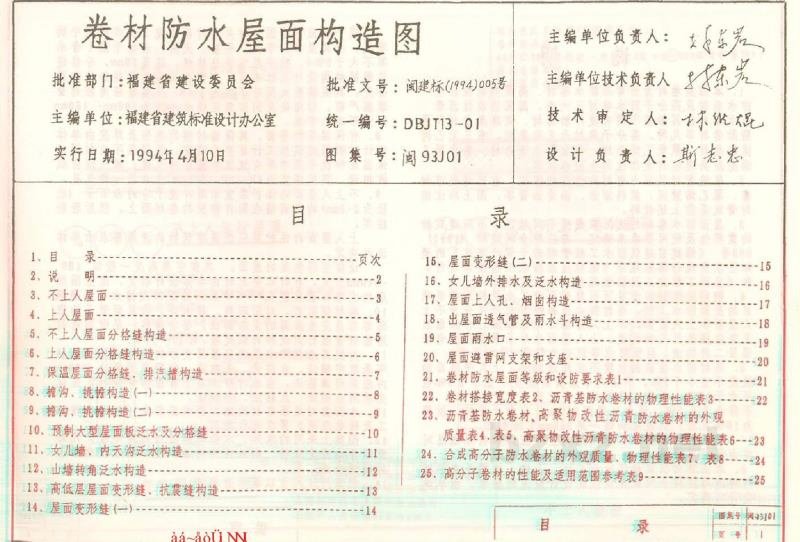

目 录

目 录

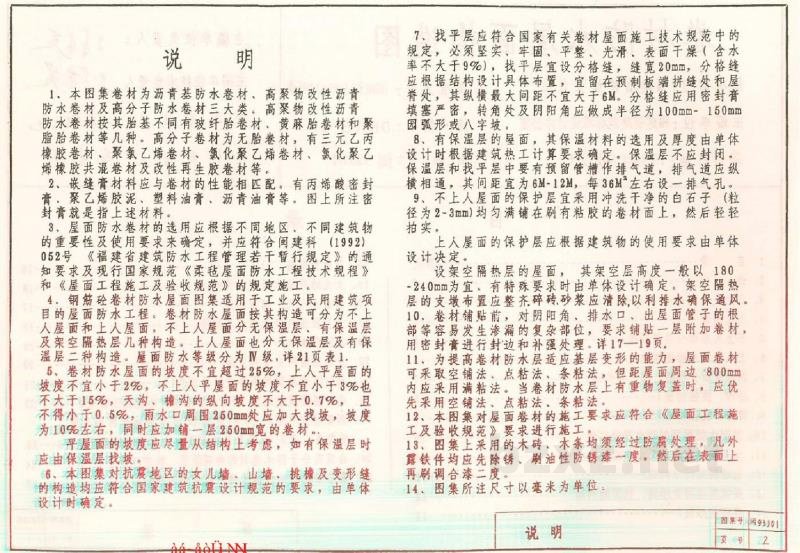

说 明

1. 本图集卷材为沥青基防水卷材、高聚物改性沥青防水卷材及高分子防水卷材三大类。高聚物改性沥青防水卷材按其胎基不同有玻璃纤维胎材、黄麻胎筋胎材和聚酯胎卷材等几种，高分子有无碱玻纤布、三元乙丙橡胶膜片、聚氯乙烯乙烯酯、氯化聚乙烯酯材、氯化聚乙烯橡胶胶乳混炼改性再生氯氢化塑料。

2. 基层处理材料应与卷材的性能相匹配。有防腐蚀要求的屋面，宜采用沥青、石油沥青等。图中所示密封是指上述这些材料。

3. 屋面防水卷材的选用应根据不同地区、不同建筑物的重要性及使用年限确定，并应符合国标《1992年062号》和《福建省建筑防水工程质量管理暂行规定》的通知要求及现行国家标准《柔性屋面防水材料工程技术规程》、《屋面工程施工及验收规范》的规定施工。

4. 钢筋砼卷材防水屋面因主要用于工业及民用建筑的屋面防水工程，卷材防水屋而按其构造可分为不上人屋面和上人屋面。不上人屋面无保护层，有保温层及架空隔热层几种类型；上人屋面应设无保护层或有保温层的二种构造。屋面防水卷材等级为Ⅱ级，详见表1。

5. 卷材防水屋面的坡度不宜小于3.5%，上人平屋面的坡度不宜大于9%；不上人平屋面的坡度宜不小于3%或不大于15%。小于20mm、沟沟的纵沟坡度不大于0.7%，且不得小于0.6%。雨水口周围250mm宽应加大找坡，坡度为10%左右；同时应加做一层250mm宽的卷材。

平屋面的坡度应尽量从结构上考虑，如有保温层时应由保温层找坡。

6. 本图集对抗震设区的女儿墙、山墙、挑檐及变形缝的构造均应应符合国家建筑抗震设计规范的要求，由单体设计时确定。

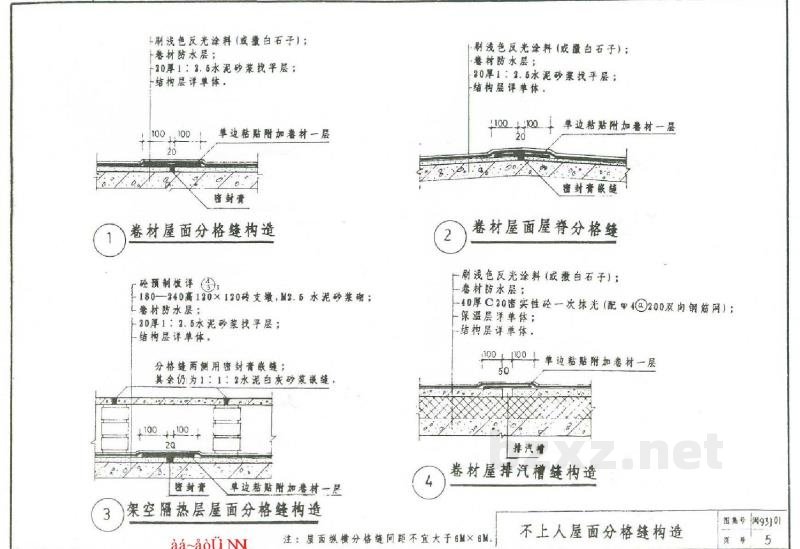

7. 找平层应符合国家有关卷材屋面施工技术规范中的规定，必须坚实牢固、平整光滑、表面干燥（含水率不大于8%）。找平屋宜设分格缝，缝宽20mm，分格缝应根据结构的设计布置，宜沿坡向或板端接缝处设置，其纵横最大间距不宜大于6m。分格缝应用沥青玛蹄脂严密封实，转角处及阴阳角处做成半径为100~150mm圆弧型或八边形。

8. 有保温层的屋面，其保温材料的选择与厚度由单体设计时根据建筑热工计算要求确定。找平层不宜封闭纵横向缝，其间距宜为6m~12m，每36m左右设一排透气孔。

9. 不上人屋面的保护层采用沥青内涂石粉（粒径为2-3mm）均匀满铺在耐油防水的卷材面上。然后轻轻拍实。

上人屋面保护基层应根据建筑物的使用要求由单体设计决定。

架空隔热层的屋面，其架空层高度一般以180~240mm为宜；有特殊要求时由单体设计确定。架空隔热层的支墩宜选用定型预碎砂砂浆砌体，以利排水畅通保温。

10. 卷材铺贴前，对阴角、檐沟口、出屋面管口的根部等容易先发生漏的部位，要先铺贴一层附加卷材，用密封膏进行封边和补强处理。详见1-9页。

11. 为改善高聚物改性沥青屋面的防水能力，屋面卷材可采用空铺法；点粘、条粘法时，但距离周边800mm内应采用满粘法。当卷材的长边上有多道压复缝时，应优先采用条粘法、点粘法、条贴法。

12. 本图集对屋面卷材的施工要求应符合《屋面工程施工及验收规范》要求进行施工。

13. 图纸上采用的材料，木条均经过防腐处理；凡外露铁件均应先除锈。刷油性防锈漆一度，然后在表面涂上再刷油各二度。

14. 图所示尺寸以毫米为单位。

刚涂色反光涂料(或撒白石子);
卷材防水层;
20厚1:2.5水泥砂浆找平层;
结构层详单体。

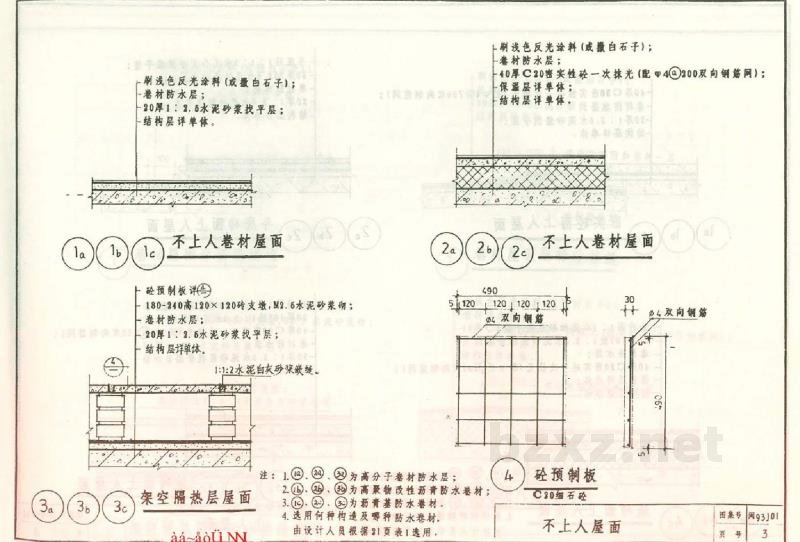

不上人卷材屋面

刚涂色反光涂料(或撒白石子);
卷材防水层;
40厚C20细石砼一次抹光(配φd@200双向钢筋网);
保温层详单体;
结构层详单体。

不上人卷材屋面

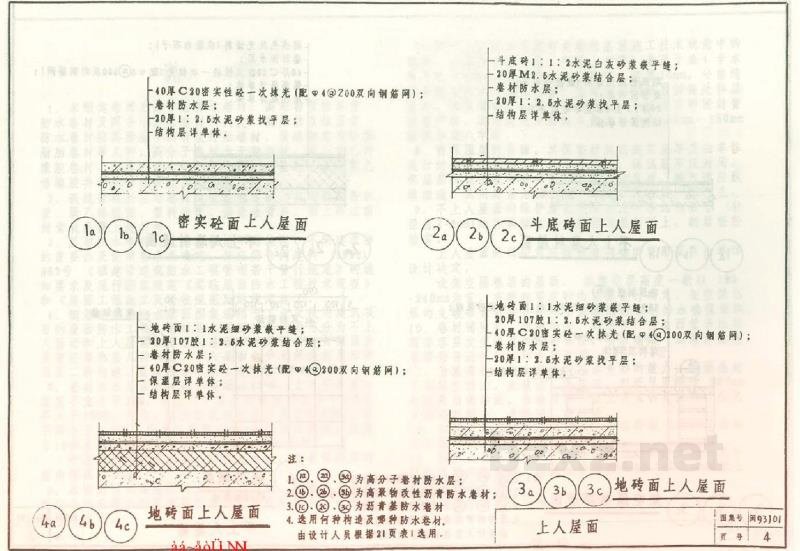

硬预制板④
180×240高120×120砖支墩,M2.5水泥砂浆砌;
卷材防水层;
20厚1:2.5水泥砂浆找平层;
结构层详单体。

架空隔热层屋面

C30细石砼
不上人屋面

硬预制板

注:1.⑭、⑮为高分子卷材防水层;
2.⑯、⑰、⑱为高聚物改性沥青防水卷材;
3.⑲、⑳、㉑为沥青基防水卷材。
4.选用何种构造及哪种防水卷材,由设计人员根据31页表1选用。
