03J603-2 铝合金节能门窗

45～80系列穿条式、浇铸式、内平开、外平开、推拉铝合金保温门窗。

铝合金节能门窗
图集号：03J603-2

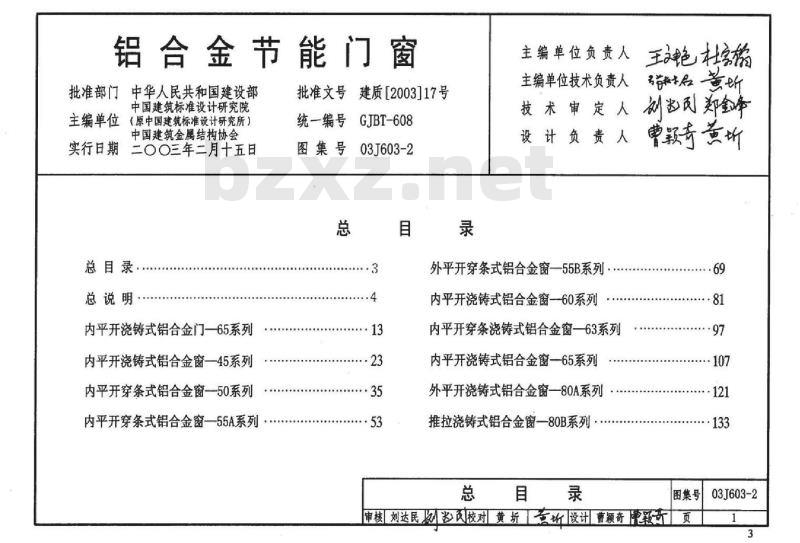

总目录
- 总说明
- 内平开浇铸式铝合金门—65系列
- 内平开浇铸式铝合金窗—45系列
- 内平开穿条式铝合金窗—50系列
- 内平开穿条式铝合金窗—55A系列
- 外平开穿条式铝合金窗—55B系列
- 内平开浇铸式铝合金窗—60系列
- 内平开穿条浇铸式铝合金窗—63系列
- 内平开浇铸式铝合金窗—65系列
- 外平开浇铸式铝合金窗—80A系列
- 推拉浇铸式铝合金窗—80B系列

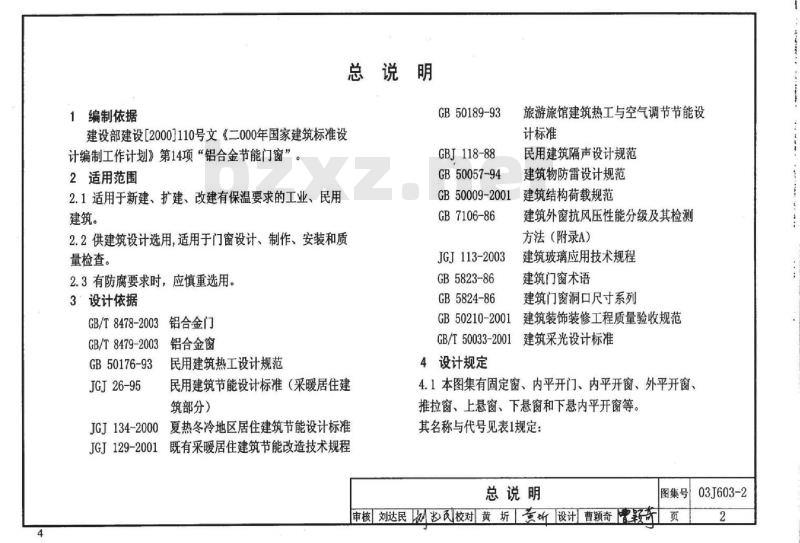

总说明

1 编制依据
建设部建设[2000]110号文《2000年国家建筑标准设计编制工作计划》第14项“铝合金节能门窗”。

2 适用范围
2.1 适用于新建、扩建、改建有保温要求的工业、民用建筑。
2.2 供建筑设计选用，适用于门窗设计、制作、安装和质量检查。
2.3 有防腐要求时，应慎重选用。

3 设计依据
- GB/T 8478-2003 铝合金门
- GB/T 8479-2003 铝合金窗
- GB 50176-93 民用建筑热工设计规范
- JGJ 26-95 民用建筑节能设计标准（采暖居住建筑部分）
- JGJ 134-2000 夏热冬冷地区居住建筑节能设计标准
- GB 50189-93 既有采暖居住建筑节能改造技术规程
- GBJ 118-88 旅游旅馆建筑热工与空气调节节能设计标准
- GB 50057-94 民用建筑隔声设计规范
- GB 50009-2001 建筑物防雷设计规范
- GB 7106-86 建筑结构荷载规范
- JGJ 113-2003 建筑外窗抗风压性能分级及其检测方法（附录A）
- GB 5823-86 建筑门窗术语
- GB 5824-86 建筑门窗洞口尺寸系列
- GB 50210-2001 建筑装饰装修工程质量验收规范
- GB/T 50033-2001 建筑采光设计标准

4 设计规定
4.1 本图集有固定窗、内平开门、内平开窗、外平开窗、推拉窗、上悬窗、下悬窗和下悬内平开窗等。其名称与代号规定如下：

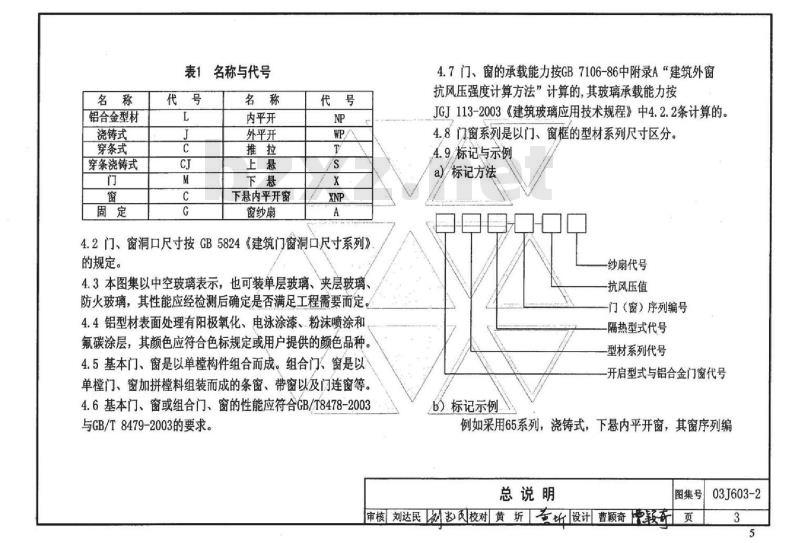

【表1 名称与代号】
- 门：浇铸式 (J)、穿条式 (C)、穿条浇铸式 (CJ)
- 窗：固定 (M)、内平开 (NP)、外平开 (WPA)、推拉 (T)、上悬 (S)、下悬 (XNP)、下悬内平开窗 (A)、窗纱扇 (A)

4.2 门、窗洞口尺寸按GB 5824《建筑门窗洞口尺寸系列》的规定。
4.3 本图集以中空玻璃表示，也可装单层玻璃、夹层玻璃、防火玻璃，其性能应经检测后确定是否满足工程需要。
4.4 铝型材表面处理有阳极氧化、电泳涂漆、粉末喷涂和氟碳涂层，其颜色应符合色标规定或用户提供的颜色品种。
4.5 基本门、窗是以单构件组合而成。组合门、窗是以单门、窗加拼料组装而成的条窗、带窗以及门连窗等。
4.6 基本门、窗或组合门、窗的性能应符合 GB/T 8478-2003 与 GB/T 8479-2003 的要求。
4.7 门、窗的承载能力按 GB 7106-86 中附录A“建筑外窗抗风压强度计算方法”计算的；其玻璃承载能力按 JGJ 113-2003《建筑玻璃应用技术规程》中4.2.2条计算。
4.8 门窗系列是以门、窗框的型材系列尺寸区分。
4.9 标记与示例
a) 标记方法：隔热型式代号 - 型材系列代号 - 开启型式与铝合金门窗代号 - 门（窗）序列编号 - 抗风压值 - 纱扇代号。
b) 标记示例：例如采用65系列，浇铸式，下悬内平开窗，其窗序列编号为24，抗风压强度值为3.43kPa，并带纱窗，标记为XNPLC65J-24-3.43A。

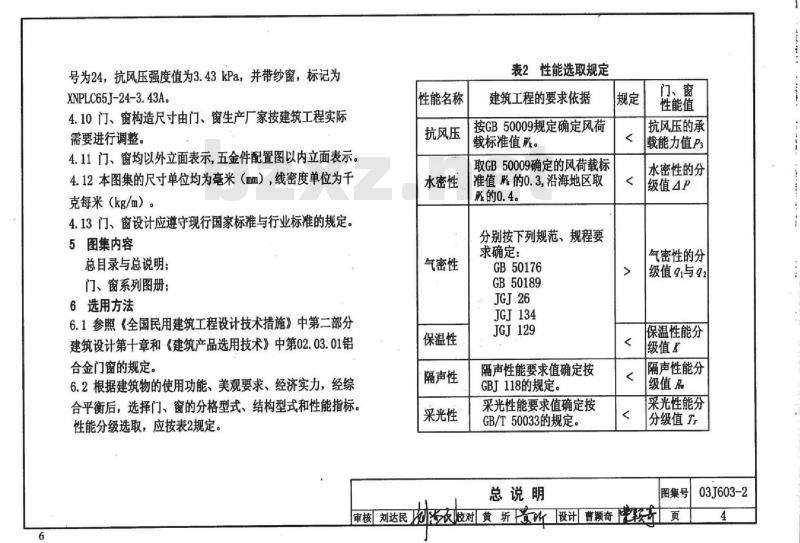

4.10 门、窗构造尺寸由门、窗生产厂家按建筑工程实际需要进行调整。
4.11 门、窗均以外立面表示，五金件配置图以内立面表示。
4.12 本图集的尺寸单位均为毫米（mm），线密度单位为克每米（kg/m）。
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。

03J603-2：铝合金节能门窗
总目录
总说明
内平开浇铸式铝合金门－65系列
目录
说明
基本内平开立面图
基本内平开门断面图
基本内平开门装配节点图
基本内平开门五金件装配节点图
型材截面与几何参数
内平开浇铸式铝合金窗－45系列
目录
说明
基本固定窗立面图
基本内平开窗(合页)立面图
基本内平开窗(合页)断面图
组合窗拼接节点图
基本内平开窗(合页)装配节点图
基本内平开窗(合页)五金件装配节点图
型材截面与几何参数
内平开穿条式铝合金窗－50系列
目录
说明
基本固定窗立面图
基本内平开窗(合页)立面图
基本下悬内平开窗(合页)立面图
基本内平开窗(合页)断面图
组合窗拼接节点图
带加强中梃下悬内平开窗纱窗节点图
基本内平开窗(合页)装配节点图
基本内平开窗(合页)五金件装配节点图
型材截面与几何参数
内平开穿条式铝合金窗－55A系列
目录
说明
基本固定窗立面图
基本内平开窗(合页)立面图
基本内平开窗(合页)断面图
基本上悬窗(合页)断面图
组合窗拼接节点图
组合窗拼接安装节点图
基本内平开窗(合页)装配节点图
基本内平开窗(合页)五金件装配节点图
基本内平开窗(合页)五金件纱窗装配节点图
型材截面与几何参数
外平开穿条式铝合金窗－55B系列
目录
说明
基本固定窗立面图
基本外平开窗(合页)立面图
基本外平开窗(合页)断面图
组合窗拼接节点图
基本外平开窗(合页)装配节点图
基本外平开窗(合页)五金件装配节点图
型材截面与几何参数
内平开浇铸式铝合金窗－60系列
目录
说明
基本固定窗立面图
基本内平开窗(合页)立面图
基本内平开窗(合页)断面图
基本上悬窗(合页)断面图
组合窗拼接节点图
组合窗拼接安装节点图
基本内平开窗(合页)装配节点图
基本内平开窗(合页)五金件装配节点图
基本内平开窗(合页)五金件纱窗装配节点图
型材截面与几何参数
内平开穿条浇铸式铝合金窗－63系列
目录
说明
基本固定窗立面图
基本内平开窗(合页)立面图
基本内平开窗(合页)断面图
组合窗拼接节点图
基本内平开窗(合页)装配节点图(详见内平开浇铸式铝合金窗-65系列的第9页)
型材截面与几何参数
内平开浇铸式铝合金窗－65系列
目录
说明
基本固定窗立面图
基本内平开窗(合页)立面图
基本内平开窗(合页)断面图
组合窗拼接节点图
基本内平开窗(合页)装配节点图
基本内平开窗(合页)五金件装配节点图
纱窗节点图
型材截面与几何参数
外平开浇铸式铝合金窗－80A系列
目录
说明
基本固定窗立面图
基本外平开窗立面图
基本外平开窗断面图
基本外平开窗装配节点图
基本外平开窗五金件装配节点图
纱窗装配节点图
型材截面与几何参数
推拉浇铸式铝合金窗－80B系列
目录
说明
基本推拉窗立面图
基本推拉窗断面图
组合窗拼接节点图
基本推拉窗装配节点图
基本推拉窗五金件装配节点图
型材截面与几何参数
