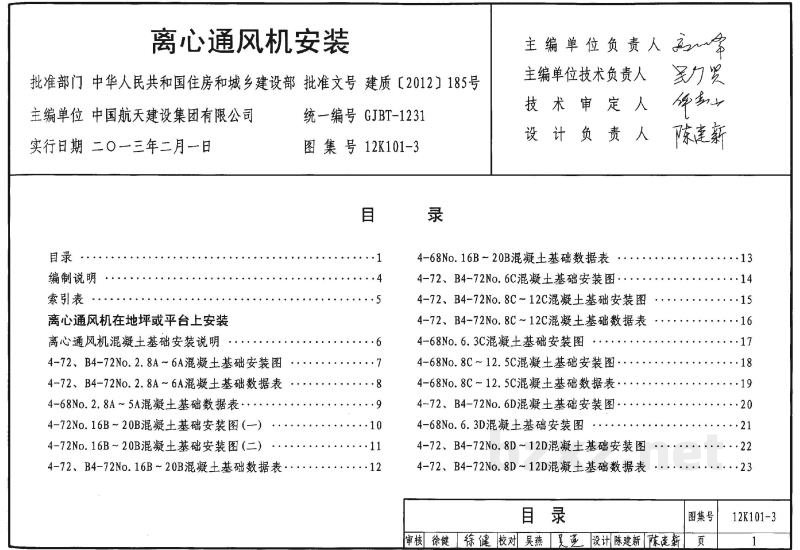

离心通风机安装
| 批准部门：中华人民共和国住房和城乡建设部 批准文号：建质〔2012〕185号 | 主编单位负责人： | ||||
| 主编单位：中国航天建设集团有限公司 统一编号：GJBT-1231 | 主编单位技术负责人： | ||||
| 实行日期：二〇一三年二月一日 图集号：12K101-3 | 技术审定人： | ||||
| 设计负责人： | |||||
目 录
| 目录项 | 页码 | ||
|---|---|---|---|
| 目录 | 1 | 4-68No.16B~20B混凝土基础数据表 | 13 |

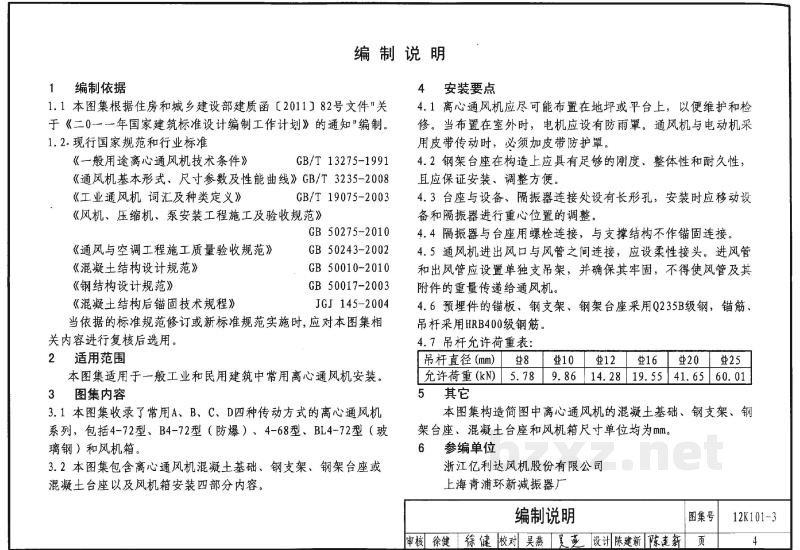

| 编制说明 | 4 | 4-72、B4-72No.6C混凝土基础安装图 | 14 |

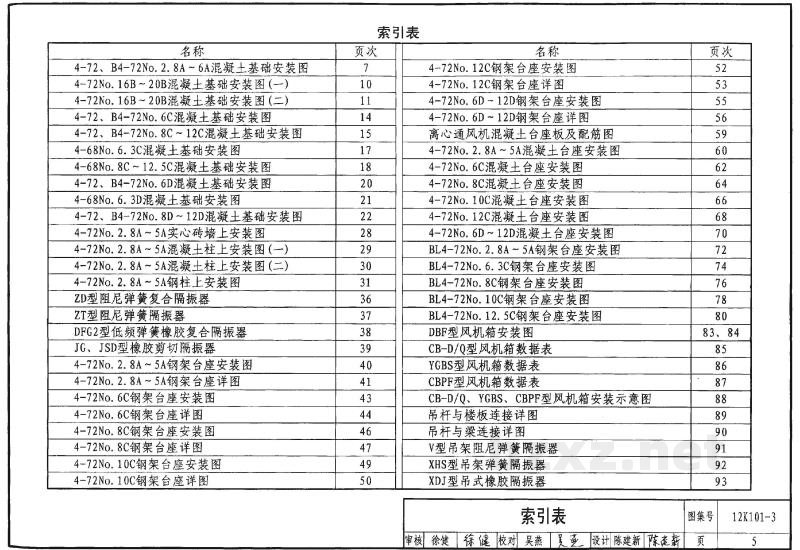

| 索引表 | 5 | 4-72、B4-72No.8C~12C混凝土基础安装图 | 15 |
| 离心通风机在地坪或平台上安装 | 4-72、B4-72No.8C~12C混凝土基础数据表 | 16 | |
| 离心通风机混凝土基础安装说明 | 6 | 4-68No.6C混凝土基础安装图 | 17 |
| 4-72、B4-72No.2.8A~6A混凝土基础安装图 | 7 | 4-68No.8C~12.5C混凝土基础安装图 | 18 |
| 4-72、B4-72No.2.8A~6A混凝土基础数据表 | 8 | 4-68No.8C~12.5C混凝土基础数据表 | 19 |
| 4-68No.2.8A~5A混凝土基础数据表 | 9 | 4-72、B4-72No.6D混凝土基础安装图 | 20 |
| 4-72No.16B~20B混凝土基础安装图(一) | 10 | 4-68No.6、3D混凝土基础安装图 | 21 |
| 4-72No.16B~20B混凝土基础安装图(二) | 11 | 4-72、B4-72No.8D~12D混凝土基础安装图 | 22 |
| 4-72、B4-72No.16B~20B混凝土基础数据表 | 12 | 4-72、B4-72No.8D~12D混凝土基础数据表 | 23 |
| 目 录 | 图集号 | 12K101-3 | ||||||
|---|---|---|---|---|---|---|---|---|
| 审核 | 徐健 | 校对 | 吴然 | 设计 | 陈建新 | |||
| 页 1 | ||||||||
