13BJ2-12 建筑外保温（节能75%）华北标BJ系列

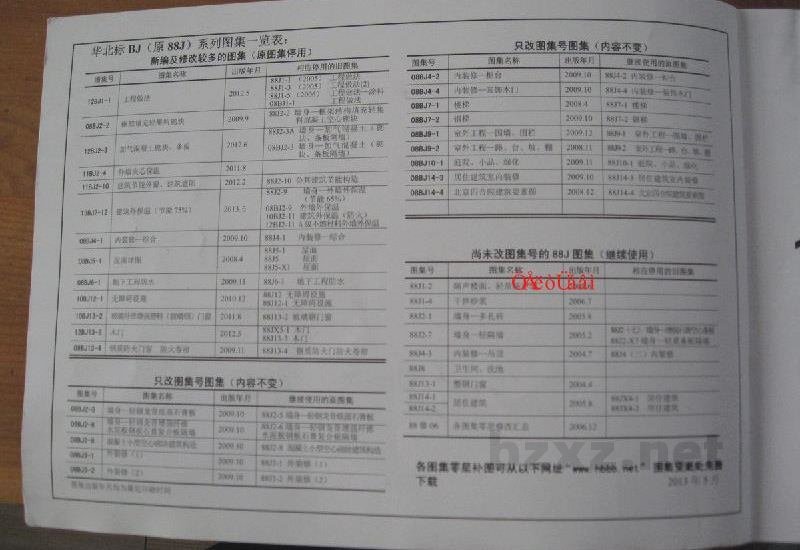

华北标BJ系列图集
(原88J系列)

13BJ2-12

建筑外保温 (节能75%)

中国建筑工业出版社

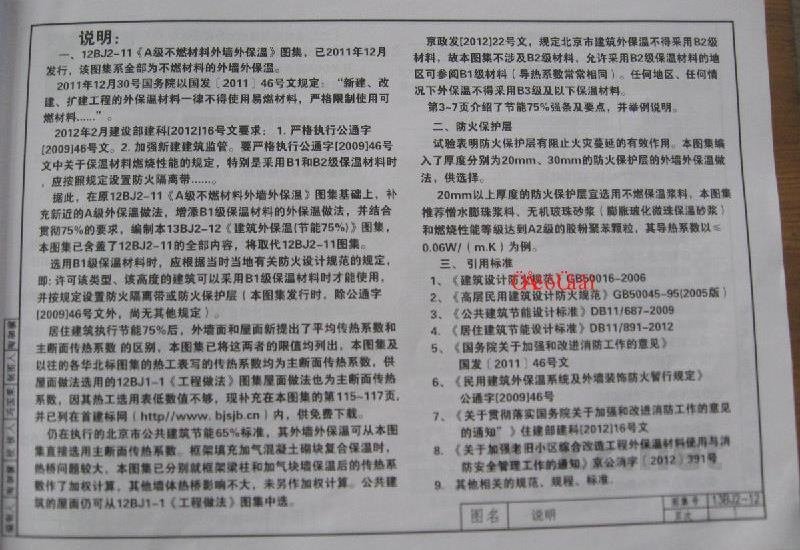

一、说明：

1、TBJJ2-11《A级不燃材料外墙外保温》图集，已2011年12月发行，该图集全部为不燃材料的外墙外保温。

2011年12月30号国务院以国发〔2011〕46号文件：“新建、改建、扩建工程的外保温一律不得使用易燃材料，严格限制使用可燃材料……”

2012年2月建设部建科[2012]16号文要求： 1. 严格执行公通字〔2009〕46号文。 2. 加强新建建筑保温。严格落实执行公安部《消防法》文件中关于保温材料燃烧性能的规定，特别是要采用B1和B2级保温材料时，必须按规定设置防火隔离带……。

据此，在原TBJJ-11《A级不燃材料外墙外保温》图集基础上，补充新的A级外保温做法，增加B1级保温材料的外保温做法，并结合省厅75%的要求，编制本13BJ-J2《建筑外保温(节能75%)》图集。本图集已包含了TBJJ-11的全部内容，将取代TBJJ-11图集。

选用B1级保温材料时，应根据当地地方性防火设计规定的规定，即可按A类型、该高度的建筑可以采用B1级保温材料时才能使用，并按设定设置防火隔离带或防火墙进行保护（本图集采用公通字〔2009〕46号文外，尚无其它规定）。

居住建筑节能75%后，外墙面和屋面新提出了平均传热系数和主朝向传热系数的区别，本图集已将这两者的限值均列出。本图集及以往的各华北标准的外墙保温工程中的传热系数均为正面传热系数，供屋面保温选用的12BJ-1《工程做法》图集中屋面做法也为正面传热系数。因其施工选用最低数值为准，现补充在本图集的第115~117页，且已在百度网址（http://www.bjsjb.cn/）中，供免费查阅。

仍在执行的北京市公共建筑节能65%标准，其外墙外保温可由本图直接选用的主朝向传热系数。如果该加气混凝土砌块复合保温时，热桥问题较大，本图集已分别就框架梁柱和加气块墙保温后的传热系数作了加大计算，其他墙体结构影响不大，未另行加粗放算。公共建筑的屋面仍可从12BJ-1《工程做法》图集中选。

京政发[2012]22号文，规定北京市建筑外保温不得采用B2级材料。故本图集不涉及B2级材料、允许采用B2级保温材料的地区可参照B1级材料（导热系数常常相同）。任何地区、任何情况下外保温不得采用B3级及以下保温材料。

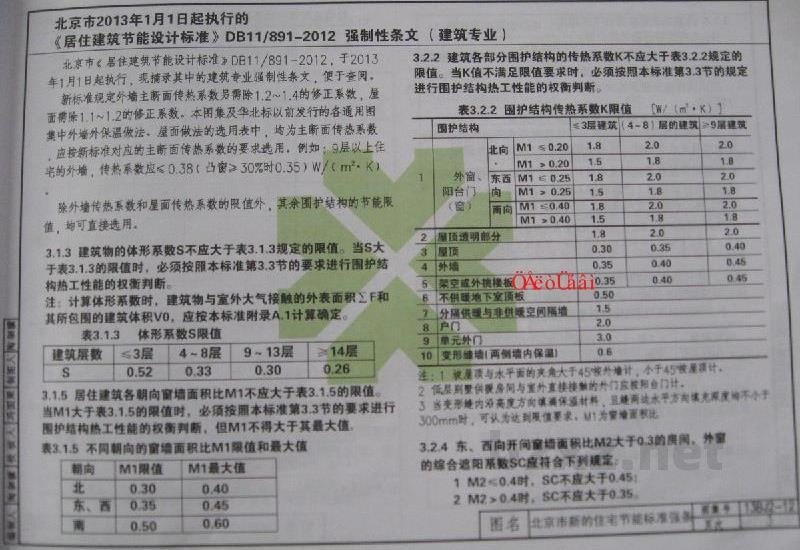

第3-7页介绍了节能75%强条及要点，并举例说明。

二、防火保护

试验表明防火保护层有阻止火灾蔓延的有用作用。本图集中所有厚度分为20mm、30mm的防火保护层的外墙外保温做法，供选择。

20mm以上厚度的防火保护层宜选用不燃保温材料。本图集推荐水玻璃珠粒岩、无机硅玻砂浆（膨化玻璃微球硅酸盐砂浆）和燃烧性能等级达到A级的粉煤灰聚苯颗粒，其导热系数以≤0.06W/(m.k)为例。

三、引用标准

1. 《建筑设计防火规范》GB50016-2006
2. 《高层民用建筑消防安全规定》GA85045-95(2005版)
3. 《公共建筑节能设计标准》DBJ17/87-2009
4. 《居住建筑节能设计标准》DBJ17/681-2012
5. 《国务院关于加强和改造消防工作的意见》国发〔2011〕46号文
6. 《民用建筑外保温系统及外墙装饰防火暂行规定》公通字[2009]46号
7. 《关于贯彻落实国务院关于加强和改进消防工作的意见的通知》建部标准院办〔2012〕16号文
8. 《关于加强老旧小区综合改造及外墙保温材料使用与消防安全管理工作的通知》京公消字（2012）391号
9. 其他相关的规范、规程、标准。

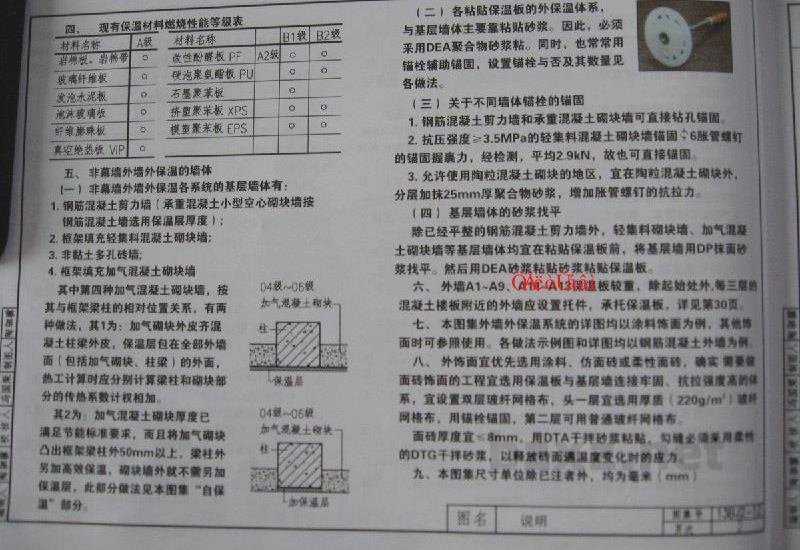

四、现有保温材料燃烧性能等级表

五、非幕墙外墙外保温的墙体构造

[一] 非幕墙外墙外保温各系统的基层墙体有：

1.钢筋混凝土剪力墙（承重混凝土小型空心砌块墙按钢筋混凝土墙选用保温厚度）；

2.框架填充轻质混凝土砌块墙；

3.非黏土多孔砖墙；

4.框架填充加气混凝土砌块墙。

（二）各贴板保温板的外保温体系，与基层墙体主要靠粘结砂浆。因此，必须采用DEA聚合物砂浆胶。同时，也常常用锚栓辅助固定，设置锚栓与否及其数量见各做法。

（三）关于不同墙体锚栓的锚固

1. 钢筋混凝土剪力墙和承重混凝土砌块墙可直接钻孔锚固。
2. 抗压强度≥3.5MPa的轻骨料混凝土砌块墙植筋钉锚栓锚固力，经检测，平均2.9kN，故也可直接锚固。
3. 允许使用陶粒混凝土砌块的地区，宜在钢筋混凝土柱梁外，分层加贴25mm厚聚苯板合砂浆，增加框架墙的抗拉力。

（四）基层墙面的砂浆找平

除已经平整的钢筋混凝土剪力墙外，轻骨料砌块墙、加气混凝土砌块等基层墙体均宜在粘贴保温前将基层墙面用DP界面砂浆找平，然后用DEA砂浆粘结锚钉砂板贴保温。

六、外墙A1-A9、C01-C08做法较重，除起始处外，每三层的混凝土楼板附近的外墙设置托件。未设保温层，详见第30页。

七、本图集各墙体外保温系统的详图均以饰面为例，其他饰面均可参照使用。各做法示意图和详图均以期以钢筋混凝土外墙为例。

八、饰面宜优先选用涂料与仿石砖等柔性面材，确实需要采用陶瓷面的工程应选薄砖并粘贴于基层墙体背面，抗拉强度高的饰面层，宜设置双层玻纤网格布，头一层直接设于保温层（220g/m²）玻璃纤维网布，用锚栓固定。第二层可用置于设筋网格布。

面砖厚度应≤8mm，用DTA干拌砂浆粘贴，勾缝必须采用柔性的DTG干拌砂浆，以释放因温度变化时的应力。

九、本图集尺寸未注明者外，均为毫米（mm）
