12K101-2 屋顶风机安装

屋顶风机安装

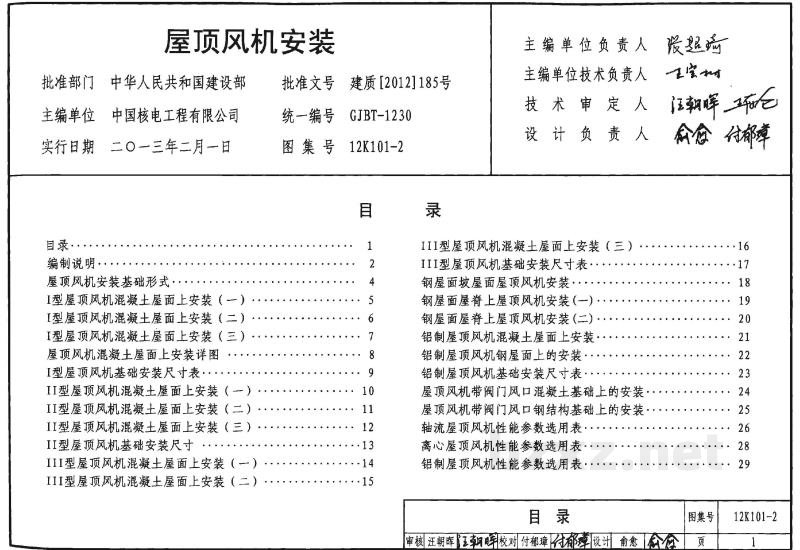

目 录

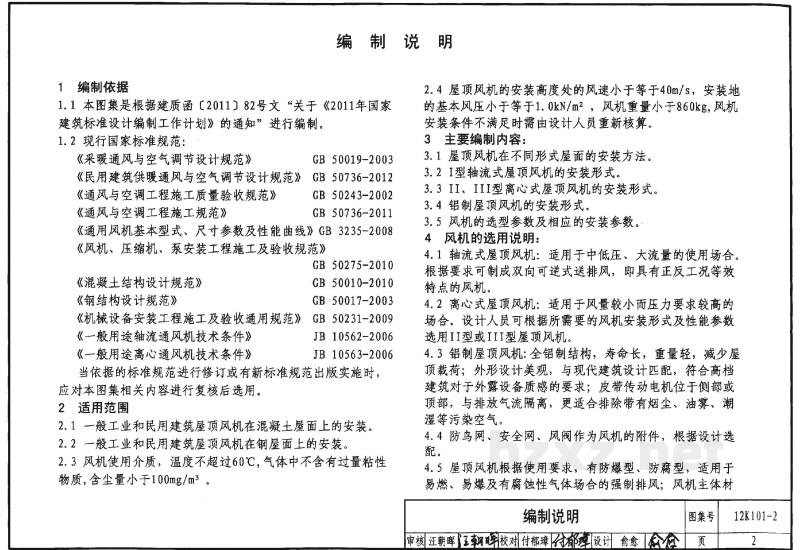

编制说明

1 编制依据

1.1 本图集是根据建设质函〔2011〕82号文“关于《2011年国家建筑标准设计编制工作计划》的通知”进行编制。

1.2 现行国家标准规范：

当依据的标准规范进行修订或有新标准规范出版实施时，应对本图集相关内容进行修改后复核选用。

2 适用范围

1. 一般工业和民用建筑屋顶风机在混凝土屋面上的安装。
2. 一般工业和民用建筑屋顶风机在钢屋面上的安装。
3. 风机使用介质：温度不超过60℃，气体中不含有过量粘性物质，含尘量小于100mg/m³。

2.4 主要编制内容

1. 屋顶风机的安装高度处的风速小于等于40m/s时，安装地的基本风压小于等于1.0kN/m²，风机重量小于860kg，风机安装条件不满足时需由设计人员重新核算。

3 主要编制内容

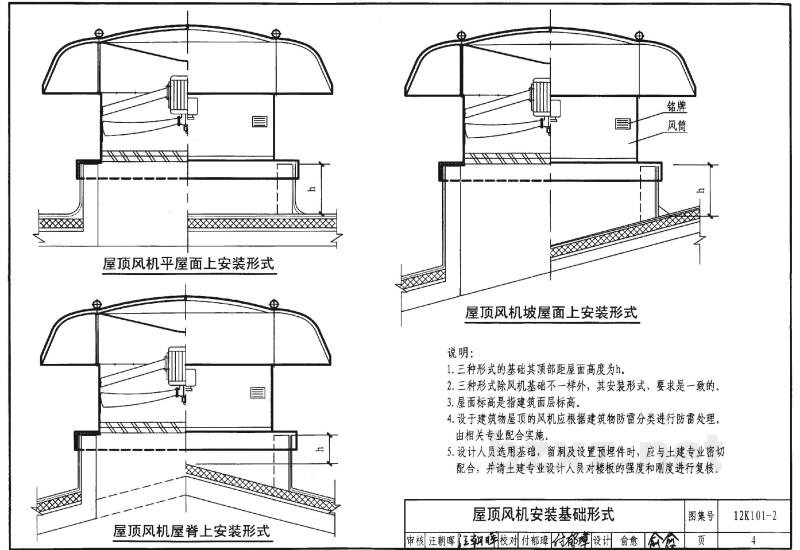

1. 屋顶风机在不同形式屋面的安装方法。

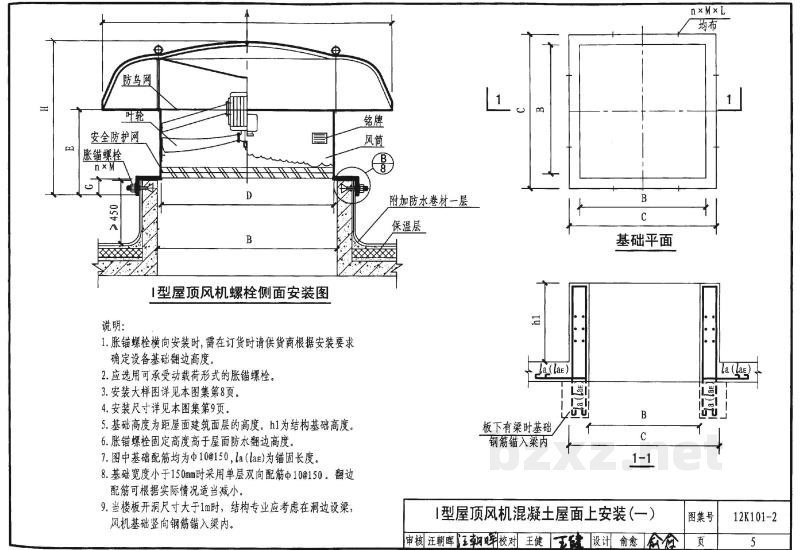

2. I型轴流式屋顶风机的安装形式。
3. II、III型离心式屋顶风机的安装形式。
4. 铝制屋顶风机的安装形式。
5. 风机的选型参数及相应的安装参数。

4 风机的选用说明：

1. 轴流式屋顶风机：适用于中低压、大流量的使用场合。根据要求可制成双向可逆式低噪声，即具有正反转等双特点的风机。
2. 离心式屋顶风机：适用于风量较小而压力要求较高的场合。设计人员可根据所需要求的风机安装形式及性能参数选用II型或III型屋顶风机。
3. 铝制屋顶风机：全铝结构，寿命长，重量轻，减少屋面载荷；外形设计美观，与现代建筑设计匹配，符合高层建筑对于外露设备设施的要求；皮带传动动机位于顶部或顶部上方，与热空气流隔离，更适合排除带有烟尘、烟雾、潮湿等污染空气。
4. 防风雨、安全网、风帽为风机的附件，根据设计选用。
5. 屋顶风机按照防爆要求有防爆型、防腐型，适用于易燃、易爆及有腐蚀性气体场合的强制排风；风机主体材

料可采用玻璃钢、碳钢、不锈钢等，也可以采用轻质材料如铝合金等，设计可根据需要选用。

4.6 屋顶风机的配套电机可配防爆电机、双速电机和变频电机。

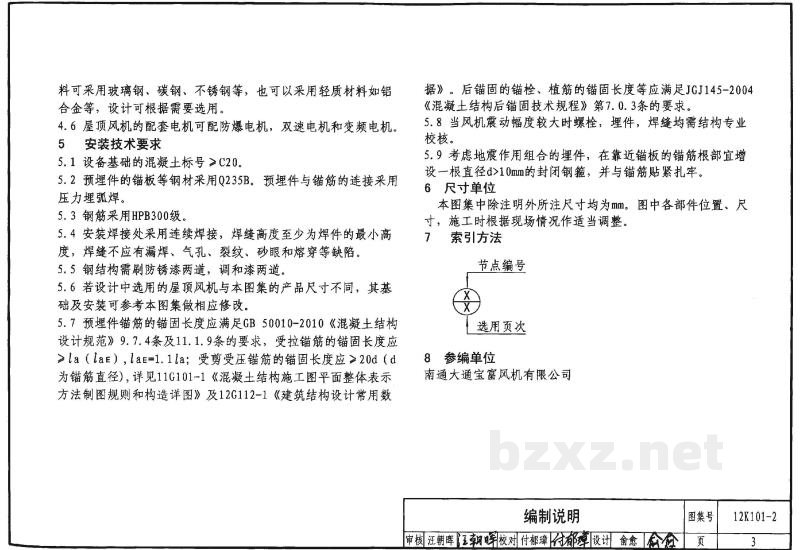

5 安装技术要求

1. 设备基础的混凝土标号≥C20。
2. 预埋件的钢板等钢材采用Q235B，预埋件与锚筋的连接采用压力压弧焊。
3. 钢筋采用HPB300级。
4. 安装焊接处采用连续焊接，焊缝高度至少为焊件的最小高度、焊缝不应有漏焊、气孔、裂纹、砂眼和熔穿等缺陷。
5. 钢结构需刷防锈漆两道，调和漆两道。
6. 若设计中选用的屋顶风机与本图集的产品尺寸不同，其基础及安装可参考本图集做相应修改。
7. 预埋件锚筋的锚固长度应满足GB 50010-2010《混凝土结构设计规范》9.7.4条及11.1.9条的要求，受拉锚筋的锚固长度应≥la（labe, lase=1.1a；受剪受压锚筋的锚固长度应＞20d（d为锚筋直径），详见11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图》及12G112-1《建筑结构计算常用数据》。后锚固的植筋、植筋的锚固长度等应满足JGJ145-2004《混凝土结构后锚固技术规程》第7.0.3条的要求。
8. 当风机震动幅度过大时螺栓，埋件、焊缝均请找专业院校校核。
9. 考虑地震作用组合的埋件，在靠近钢板的锚筋根部宜增设一根直径d≥10mm的封闭圆箍，并与锚筋贴紧扎牢。

6 尺寸单位

本图集中除注明外所注尺寸均为mm。图中各部件位置、尺寸，施工时根据现场情况作适当调整。

7 索引方法

8 参编单位

南通大通宝富风机有限公司
