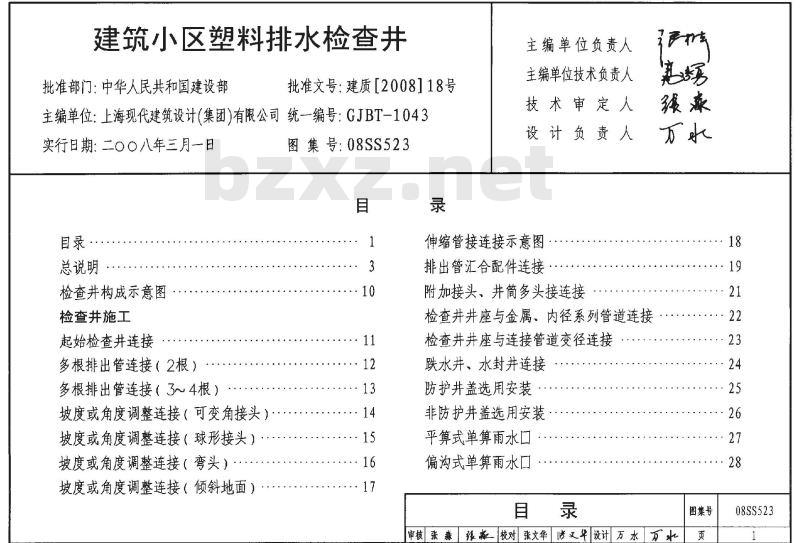

建筑小区塑料排水检查井
批准部门：中华人民共和国建设部批准文号：建质［2008］18号
主编单位：上海现代建筑设计（集团)有限公司统一编号：GJBT-1043实行日期：二〇〇八年三月一日目录·
总说明，
检查井构成示意图
检查井施工
起始检查井连接
多根排出管连接（2根）
多根排出管连接（3～4根）
坡度或角度调整连接（可变角接头）坡度或角度调整连接（球形接头）坡度或角度调整连接（弯头）
坡度或角度调整连接（倾斜地面）图集号：08SS523
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
伸缩管接连接示意图
排出管汇合配件连接
附加接头、井筒多头接连接
检查井井座与金属、内径系列管道连接检查井并座与连接管道变径连接跌水井、水封井连接
防护井盖选用安装
非防护井盖选用安装
平算式单算雨水
偏沟式单算雨水口
图集号
修文年设计万水|万
审核张森缘椒校对张文华【
08SS523

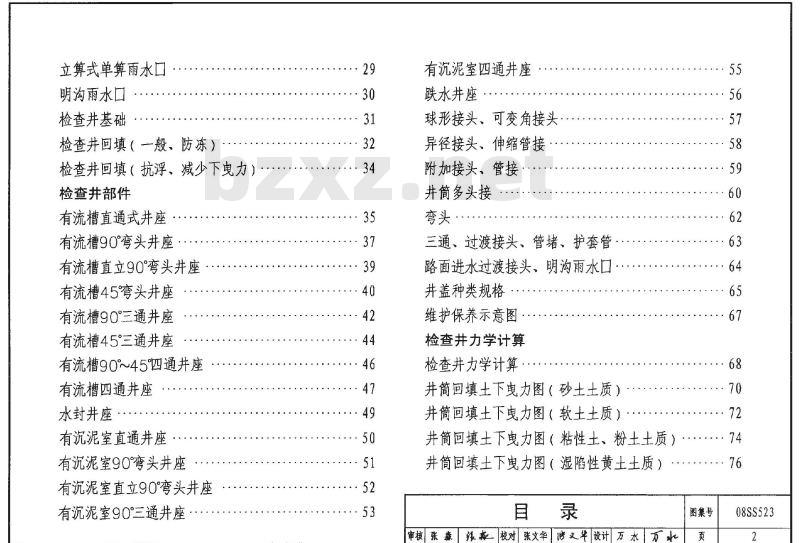

立算式单算雨水口
明沟雨水口
检查井基础
检查井回填（一般、防冻）
检查井回填（抗浮、减少下电力）检查井部件
有流槽直通式井座
有流槽90°弯头井座
有流槽直立90°弯头井座
有流槽45弯头并座
有流槽90三通并座
有流槽45°三通并座
有流槽9045四通井座
有流槽四通并座
水封井座·
有沉泥室直通井座·
有沉泥室90°弯头井座
有沉泥室直立90弯头井座
有沉泥室90°三通井座
..·30
···46
.··47
.· 51
有沉泥室四通井座
跌水井座··
球形接头、可变角接头
异径接头、伸缩管接
附加接头、管接
井筒多头接
三通、过渡接头、管堵、护套管路面进水过渡接头，明沟雨水口井盖种类规格
维护保养示意图·，
检查井力学计算
检查井力学计算．·
井筒回填土下电力图（砂土土质）井筒回填土下电力图（软土土质）井筒回填土下曳力图（粘性土、粉土土质）井筒回填士下曳力图（湿陷性黄土土质）目录
审核张赢银新校对张文华文华设计万水万业55
图集号
08SS523

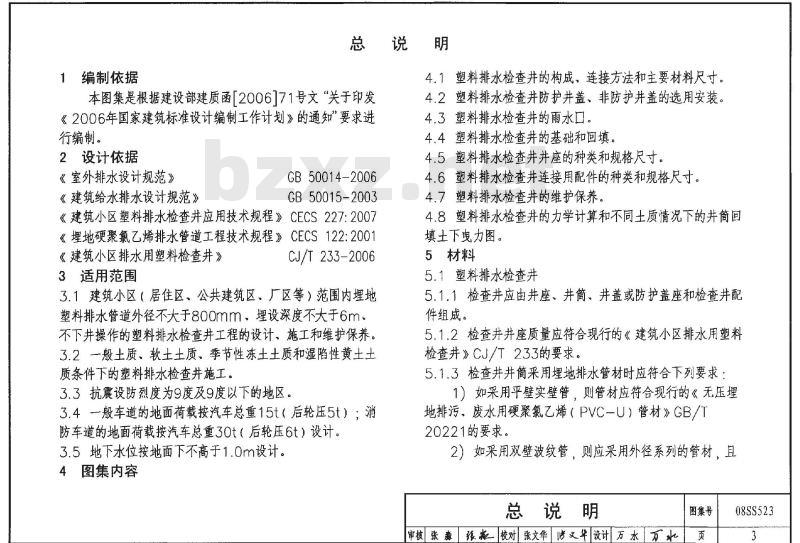

1编制依据
总说明
4.1塑料排水检查井的构成，连接方法和主要材料尺寸。本图集是根据建设部建质函2006|71号文“关于印发《2006年国家建筑标准设计编制工作计划》的通知”要求进行编制。
2设计依据
《室外排水设计规范》
《建筑给水排水设计规范》
GB 50014-2006
GB 50015-2003
《建筑小区塑料排水检查井应用技术规程》CECS227:2007《埋地硬聚氯乙烯排水管道工程技术规程》CECS122:2001《建筑小区排水用塑料检查井》3适用范围
CJ/T 233-2006
3.1建筑小区（居住区、公共建筑区、广区等）范围内埋地塑料排水管道外径不大于800mm、理设深度不大于6m不下井操作的塑料排水检查井工程的设计、施工和维护保养。3.2一般土质、软土土质、季节性冻土土质和湿陷性黄土土质条件下的塑料排水检查井施工。3.3抗震设防烈度为9度及9度以下的地区。3.4一般车道的地面荷载按汽车总重15t（后轮压5t）；消防车道的地面荷载按汽车总重30t（后轮压6t）设计。3.5地下水位按地面下不高于1.0m设计。4图集内容
4.2塑料排水检查并防护并盖、非防护井盖的选用安装4.3塑料排水检查井的雨水口。
4.4塑料排水检查井的基础和回填。4.5塑料排水检查井井座的种类和规格尺寸。4.6塑料排水检查井连接用配件的种类和规格尺寸。4.7塑料排水检查并的维护保养。4.8塑料排水检查井的力学计算和不同土质情况下的井筒回填士下力图。
5材料
5.1塑料排水检查井
5.1.1检查并应由并座、并筒、井盖或防护盖座和检查井配件组成。
5.1.2检查并井座质量应符合现行的《建筑小区排水用塑料检查并》CJ/T233的要求。
5.1.3检查并并筒采用埋地排水管材时应符合下列要求：1）如采用平壁实壁管，则管材应符合现行的《无压埋地排污、废水用硬聚氯乙烯（PVC－U）管材》GBT20221的要求。
2）如采用双壁波纹管，则应采用外径系列的管材，且总说明
图集号
审核张森張瓶校对张文华烤文华设计万水万业08SS523

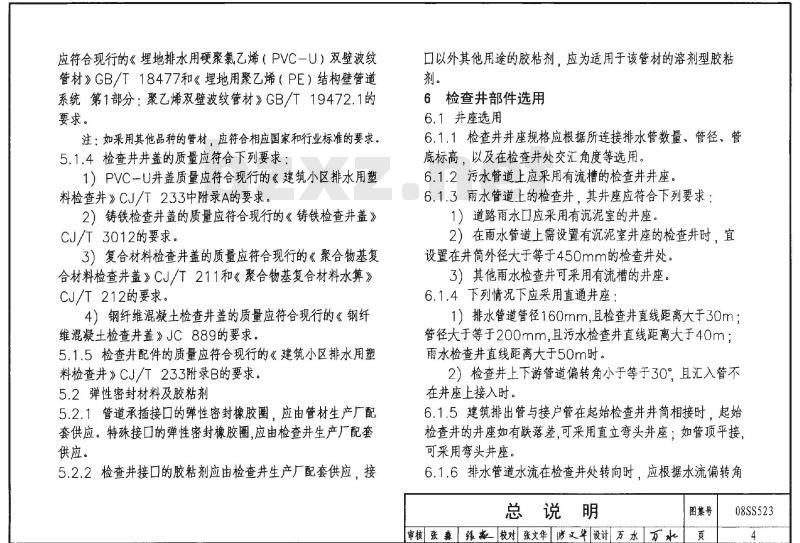

应符合现行的《埋地排水用硬聚氯乙烯（PVC一U）双壁波纹管材》GB/T18477和《埋地用聚乙烯（PE）结构壁管道系统第1部分：聚乙烯双壁波纹管材》GB/T19472.1的要求。
注：如采用其他品种的管材，应符合相应国家和行业标准的要求。5.1.4检查并并盖的质量应符合下列要求：1）PVCU井盖质量应符合现行的《建筑小区排水用塑料检查并》CJ/T233中附录A的要求。2）铸铁检查井盖的质量应符合现行的《铸铁检查井盖》CJ/T 3012的要求。
3）复合材料检查井盖的质量应符合现行的《聚合物基复合材料检查井盖》CJ/T211和《聚合物基复合材料水算》CJ/T212的要求。
4）钢纤维混凝土检查井盖的质量应符合现行的《钢纤维混凝土检查井盖》JC889的要求。5.1.5检查并配件的质量应符合现行的《建筑小区排水用塑料检查井》CJ/T233附录B的要求。5.2弹性密封材料及胶粘剂
5.2.1管道承插接口的弹性密封橡胶圈，应由管材生产厂配套供应。特殊接口的弹性密封橡胶圈，应由检查井生产厂配套供应。
5.2.2检查井接口的胶粘剂应由检查井生产厂配套供应，接口以外其他用途的胶粘剂，应为适用于该管材的溶剂型胶粘剂。
6检查并部件选用
6.1并座选用
6.1.1检查并并座规格应根据所连接排水管数量、管径、管底标高、以及在检查并处交汇角度等选用。6.1.2污水管道上应采用有流槽的检查并并座。6.1.3雨水管道上的检查井，其并座应符合下列要求：1）道路雨水口应采用有沉泥室的井座。2）在雨水管道上需设置有沉泥室井座的检查井时，宜设置在并筒外径大于等于450mm的检查并处。3）其他雨水检查井可采用有流槽的井座。6.1.4下列情况下应采用直通并座：1）排水管道管径160mm,且检查井直线距离大于30m；管径大于等于200mm,且污水检查井直线距离大于40m；雨水检查井直线距离大于50m时。2）检查井上下游管道偏转角小于等于30°且汇入管不在并座上接入时。
6.1.5建筑排出管与接户管在起始检查井井筒相接时，起始检查并的井座如有跌落差，可采用直立弯头井座：如管顶平接，可采用弯头井座。
6.1.6排水管道水流在检查井处转向时，应根据水流偏转角总说明
图集号
审核张森振椒校对张文华隧文华设计万水万如页08SS523

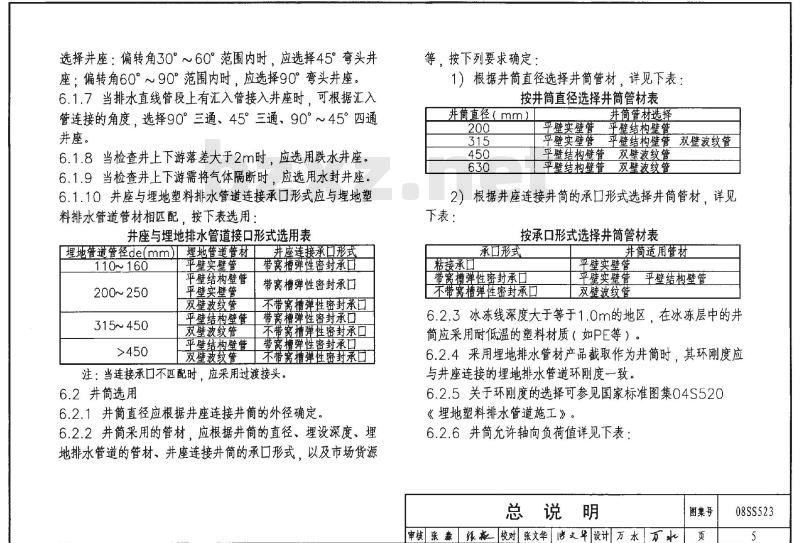

选择井座：偏转角30°～60°范围内时，应选择45°弯头井座：偏转角60°～90°范围内时，应选择90°弯头井座6.1，7当排水直线管段上有汇入管接入井座时，可根据汇入管连接的角度选择90°三通、45°三通，90°～45°四通井座。
6.1.8当检查井上下游落差大于2m时，应选用跌水并座。6.1.9当检查井上下游需将气体隔断时，应选用水封井座。6.1.10井座与埋地塑料排水管道连接承口形式应与埋地塑料排水管道管材相匹配，按下表选用：并座与埋地排水管道接口形式选用表埋地管道管径de（mm）理地管道管材井座连接承形式平壁实壁管带窝槽弹性密封承
110~ 160
200~ 250
315~450
平壁结构壁管
平壁实壁管
双壁波纹管
平壁结构壁管
双壁波纹管
带窝槽弹性密封承口
不带窝槽弹性密封承口
带窝槽弹性密封承口
不带窝槽弹性密封承口
平壁结构壁管带窝槽弹性密封承口双壁波纹管「不带窝槽弹性密封承口注：当连接承口不匹配时，应采用过渡接头。6.2并简选用
6.2.1并简直径应根据井座连接井筒的外径确定6.2.2并井筒采用的管材、应根据井简的直径、埋设深度、埋地排水管道的管材，井座连接井筒的承口形式，以及市场货源等，按下列要求确定：
1）根据井筒直径选择井筒管材，详见下表：按井筒直径选择井筒管材表
并简直径（mm）
井筒管材选择
平壁实壁管平壁结构壁管
平壁实壁管平壁结构壁管双壁波纹管平壁结构壁管双壁波纹管
平壁结构壁管双壁波纹管
2）根据井座连接井筒的承口形式选择井筒管材，详见下表：
按承口形式选择井筒管材表
粘接承口
承口形式
带窝槽弹性密封承厂
不带窝槽弹性密封承口
井简适用管材
平壁实壁管
平壁实壁管平壁结构壁管
双壁波纹管
6.2.3冰冻线深度大于等于1.0m的地区，在冰冻层中的井简应采用耐低温的塑料材质（如PE等）。6.2.4采用埋地排水管材产品截取作为井筒时，其环刚度应与并座连接的埋地排水管道环刚度一致。6.2.5关于环刚度的选择可参见国家标准图集04S520《埋地塑料排水管道施工》。
6.2.6并筒充许轴向负荷值详见下表：总说明
审核张森張報校对张文华修文华设计万水万业图集号
08SS523
并筒充许轴向负荷值表（kN）
PVC-U平壁管
双壁波纹管
实壁管
结构壁管
S4 S8S4 S8
280400
11501200
350500
12001300
630600800300400 5060
注：S4、S8为管材环刚度值，单位kN/m2。6.3配件选用
6.3.1四根或四根以下小于及等于110mm管径的排出管与接户管相接,且排出管与接户管管底标高差大于等于0.3m，当符合本图集21页汇入管与检查井连接方式临界值（最小值）H表中的要求时，可采用井简多头接连接。注：当排出管其中有-根为de160mm时，则应采用de160，90°三通井座与之连接。
6.3.2排出管采用汇合配件连接时，应符合本图集19、20页的要求。
6.3.3在井简上现场设置附加接头时，应符合本图集21页的要求。
6.3.4下列情况下可采用可变角接头、球形接头或弯头调整坡度或角度：
1）当检查井井座连接的汇入管与流出管管底标高之差，小于本图集21页汇入管与检查井连接方式临界值（最小值）H表中的要求时，应采用可变角接头、球形接头或弯头调整坡度将汇入管与流出管管顶平接，详见本图集14~17页：2）当检查井承插橡胶圈密封连接管道或井筒偏转角大于下表规定值时，应采用可变角接头，球形接头或弯头调整坡度或角度。
承插橡胶圈密封接口管道允许最大偏转角连接管道管径de（mm）
≤315
最大偏转角
6.3.5检查并并座与内径系列的埋地塑料排水管连接时，应采用内、外径过渡接头、详见本图集22页。6.3.6检查并并座与金属排水管道连接时，应采用过渡接头，详见本图集22页。
6.3.7检查并并座与连接管道需要变径时，应选用异径接头，且符合下列要求：
1）雨水检查井与连接管道应采用偏心异径接头：2）污水检查井与连接管道应采用偏心渐扩异径接头。异径接头连接详见本图集23页。6.4并盖选用
6.4.1并盖的选择应根据排水管道输送介质，设置场所，并简直径和井筒的管材等因素确定。6.4.2污水管道检查井井盖上应有“污”字标记雨水管道检查井井盖上应有“雨”字标记。6.4.3并筒直径小于或等于315mm,且检查并设置在绿化带总说明
审核张森张东校对张文华修文华设计万水万图集号
08SS523
时，宜采用硬聚氯乙烯材质的井盖：当室外环境最冷月平均气温低于一10℃时，应采用聚合物基复合材料的盖：设置在车行道时，应采用有防护盖座的井盖：在绿化带需要设置大于等于450mm井筒时，可采用车行道上的井盖，但不做混凝土基础。
6.4.4除有特殊要求外，有防护盖座的污水检查井的井筒上口还应设置内盖。
7检查井施工
7.1并坑与基础
7.1.1并坑应与管沟同时开挖，升挖时井座主管线应与管沟中管道在同一轴线。井坑边坡与管沟边坡一致。并井坑开挖时，不得扰动基土超挖：如基土受到扰动，则应按现行的《给水排水管道工程施工及验收规范》GB50268的有关规定根据基土土质采取补救措施。有沉泥室雨水检查井井坑，应根据选用的规格，局部开挖沉泥室深度。井坑开挖应根据选用的规格,考虑井座主管线偏置因素，偏置端的坑壁应与管沟齐平。
7.1.2地下水位较高的地区或在雨季施工,应有排水，降低水位的措施。
7.1.3检查井基础应根据当地地质勘察资料和回填土下电力经计算确定。当无资料时，可按本图集31页检查井基础图施工。
7.2检查井接管安装
7.2.1检查并井座与管道连接安装顺序，应先从接户管上游段开始安装，以井→管→井－管顺序安装，并遂渐向下游支管、干管延伸。
7.2.2并座接头与管道连接施工方法，应与同类型接头的管道连接的施工方法一致。
7.2.3井座与汇入管、排出管连接需要变径，采用异径接头时，当汇入管径小于井座接口管径时，应管顶平接：并座排出管接口大于下游管道时，应管内底平接。7.2.4管道采用可变角接头或球形接头调整坡度时，当其管径为315mm。应采用专用工具，不得使用链条扳手。7.2.5附加接头的安装，应根据并筒尺寸和连接管道的直径，采用专用工具在井壁上开孔，孔洞圆周边缘应平整，安装附加接头不得倒坡。
7.2.6在地下水位较高或雨季施工期间在管道（含检查井）安装完成（但尚未进行灌水试验）时，应采取防止井体上浮的技术措施。
7.3井简安装
7.3.1井筒的长度应为井座连接井筒的承口底部至设计地面的高度再减去井筒顶至地面的净距。当地面或路面标高难以精确确定时，井筒长度可适当预留余量。7.3.2并筒插入并座应保持垂直。并筒插接时，不得使用重锤敲打。应采用专用收紧工具。总说明
审核张森振瓶校对张文华文华设计万水万业图集号
08SS523
7.4回填
7.4，1回填应在排水管线（含管道和检查井）验收合格后进行，并与管道沟槽的回填同时进行。7.4.2回填前可用砂土袋、钢针、木支撑将井座，井筒固定，并应排除基坑、沟槽内积水。
7.4.3回填材料：从管底基础面至管顶以上0.5m范围内的沟槽回填材料可用碎石屑、粒径小于40mm的砂砾、高（中）钙粉煤灰，中粗砂或沟槽开挖出的良质土。7.4.4回填土不得采用淤泥、垃圾和冻土等，并不得夹带石块，砖及其他带有棱角的硬块物体。7.4.5在当地最大冻土深度大于等于1.0m时，在冰冻层范围内，应在井筒周围不少于100mm范围内回填中粗砂，7，4.6回填应采用人工分层对称回填，其密实度与管道回填一致，并不得使井筒产生位移和倾斜，严禁机械回填。7.5井盖安装
7.5.1并盖安装前应精确测量并筒的长度，切割井筒的多余部分。
7.5.2安装并盖应按检查并的输送介质性质确定，污水井盖和雨水井盖等不得混淆。
7.53有防护盖座的污水检查井的并筒上口还应安装内盖。7.5.4本图集中的防护盖座基础，系采用C20细石混凝土现场浇捣：如需采用钢筋混凝土预制，需经结构专业另行设计。7.6闭水试验，应按现行的埋地塑料排水管道工程技术规程进行闭水试验。
8维护、保养
8.1管道清通宜采用专业疏通机械实施水力清通。8.2雨水检查井内淤泥、砂的清理，宜采用机械吸泥工具实施清理。如采用人工清理时，应采用专用清挖工具。8.3检查管道淤泥情况，应采用检查镜目测不得下井探测。9井座标记
9.1并座标记组成。并座标记由检查井构造、代号、并简直径、汇入管管径和流出管管径组成。O00xx0
流出管管径
井座汇入管管径，以水流流
向为基准，左边汇入的用汇，
右边汇入的用R，与水流方
向一致的用 S
连接井筒公称直径
井座代号：直通为乙弯头为C，三通为T四通为×水封井为F跌水井为「
井座构造：有流槽为L有沉泥室为N总说明
审核张森张椒校对张文华修文华设计万水万业图集号
08SS523
9.2标记示例。有流槽90°四通,井座连接并筒外径315mm，汇入管管径均为de160mm，流出管管径为de200mm。例:L-90X-315-160SX160RX160L-20010井盖标记
10.1井盖标记组成。并盖标记由井盖材质、用途，设置场所和井盖尺寸组成。
井盖尺寸：如圆形按并筒外径，如为矩形则按盖的外形尺寸
（长x宽），以mm计
设置场所：内盖为N，外盖为Wg
防护盖座的井盖为F
用途：用于污水检查井为W，用于雨水检查井为，用于雨水进水口为Y
井盖材质：PVC-U材质为P，复合材料（JJG）为M，铸铁为I，钢纤维混凝土为C10.2标记示例
10.2.1用于污水检查井，井座与井筒材质为PVC-U制造的200mm井盖：P-W-Wg-200
10.2.2用于雨水检查井防护盖座的井盖，采用复合材料，井筒规格为630mm井盖：M-Y-F-63011配件标记
11.1检查井配件标记由配件代号，规格组成。11.2标记示例：F630X160为在井筒外径630mm上附加一个外径为160mm的连接接头。12　其他　
12.1本图集中未注明的尺寸单位均以mm计。12.2本图集是依据常州市河马塑胶有限公司的专利技术编制。
发明专利：
管件式检查井，专利号：ZL200310112674.2实用新型专利：
体式管道检查井，专利号：Zl03222515.6管件式检查井，专利号：ZL200320123336.4变向管道接头，专利号：ZL200420062994.1球形万向接，专利号：ZL200520070633.6组合式检查井，专利号：ZL200520072434.9通用管件式检查井，专利号：ZL200620075769.013本图集参编单位
常州市河马塑胶有限公司
福建亚通新材料科技股份有限公司南塑建材塑胶制品（深圳）有限公司四川天鑫塑胶管业有限公司
舟山市宏兴塑胶有限公司
总说明
审核张银赢校对张文华修文华设计万水万如图集号
08SS523
非道路
非防护井盖检查井（有流槽）
部件名称表
非防护井盖
非防护盖座
4有流槽井座
5有沉泥室井座
埋地排水管
6有防护并盖
有防护盖座
并筒接管配件
10护套管
非道路
3323233249
非防护井盖检查井（有沉泥室）混凝土井圈
(或铸铁井圈)
混凝土基础
埋地排水管
说明：
有防护并盖检查井(有流槽)
1.非防护盖座检查井也可配置井筒接管配件2.有防护盖座检查井也可采用有沉泥室的井座3.当井筒高度允许时，井简接管配件也可多层设置。
检查井构成示意图
图集号
审核张森張椒校对张文华|烤文华设计万水万页
碎石垫层
埋地排水管
08SS523
序号名称
1并筒
排出管
接户管
A型主要材料表
规格de材料
按设计
按设计
按设计
有流槽90弯头并座
按设计
单位|数量
A型主要尺寸表（mm）
并座连接
井筒外径d
1井简
排出管
接户管
排出营接户管
管径de
警径de
井座长
井座高
17060420
B型主要材料表
规格 de材料
按设计
按设计
按设计
有流糖直立90弯头井座按设计
6井简多头接
井座连接
井简外径d
按设计
B型主要尺寸表（mm）
单位数量
排出管接户管并座长并座高并简多头接高管径de
管径de
115280
100210
410100|210
A型立面图
A型平面图
B型立面图
B型平面图
起始检查井连接
夹角可调整
审核张森缘椒校对张文华修文年设计万水万北图集号
08SS523
A型立面图
A型平面图
B型立面图
B型平面图
A型主要材料表
规格de材料
按设计
有流槽90°~45°四通并座
接户管
45°弯头
按设计
按设计
按设计
按设计
A型主要尺寸表（mm）
井座连接
井简外径d
排出管
管径de
单位」数量
接户管并座长 井座高排出管最小间距管径de
370320
250380360
B型主要材料表
并筒多头接
有流糖直通式并座
排出管
接户管
45°弯头
规格de
按设计
按设计
按设计
按设计
按设计
按设计
B型主要尺寸表（mm）
单位数量
并座连接
接户替井座长|井座高并简多头接高排出管最小间距排出管
普径de
并俩外径d
管径de
340320
340360
1315340420
多根排出管连接
（2根）
审核张森张旅校对张文华义华设计万水万水L4
图集号www.bzxz.net
08SS523
