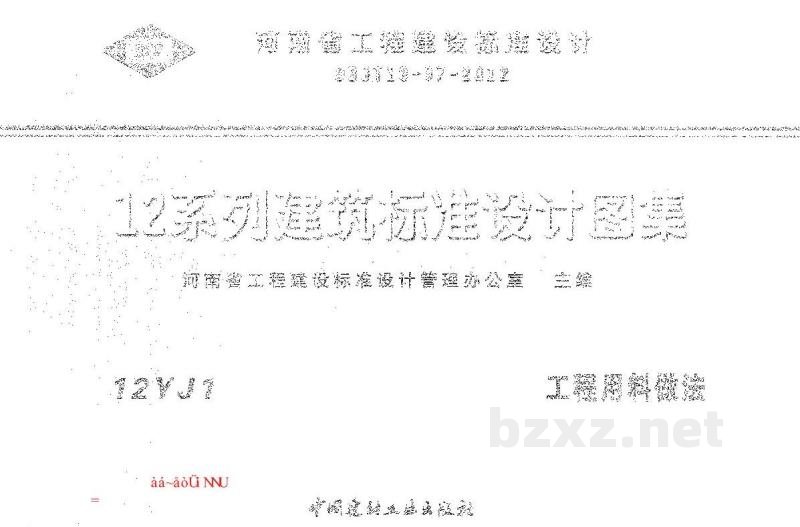

12YJ1 工程用料做法

河南省建筑标准设计图集
12YJ11 工程用料做法

编制单位：河南省建筑设计研究院有限公司
编制负责人：姚晓明
技术审定人：志宏
设计负责人：徐公印

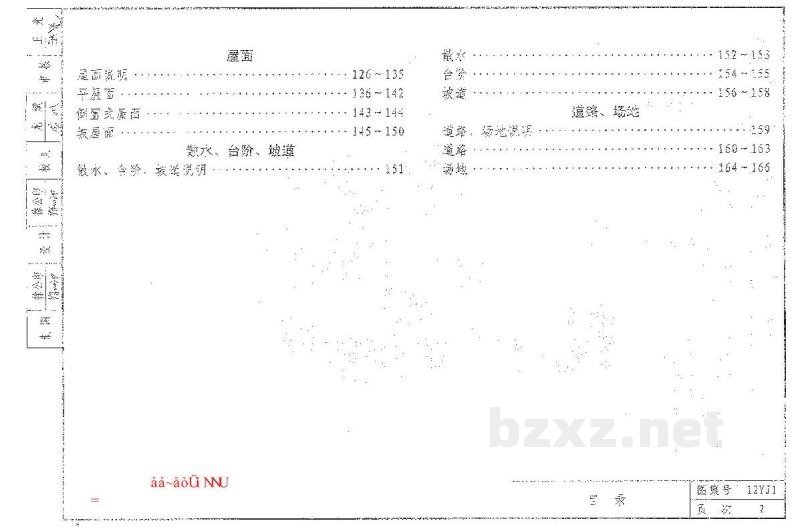

目录：
地下室、水池：地下室及水池防水做法 (57-58)
楼地面：
整体面层楼地面 (43-49)
板块面层楼地面 (50-56)
木竹面层楼地面 (59-69)
其他面层楼地面 (70-75)
踢脚、楼梯、内墙面 (76-87)
外墙面 (88-90, 91-100)
屋面：
平屋面 (101-105)
坡屋面 (106-110)
种植屋面 (111-113)
金属屋面 (114-125)
散水、台阶、坡道 (126-135)
道路、场地 (136-142, 143-144)
其他 (145-165)

1 总说明
本图集适用于民用建筑和工业辅助建筑的施工图设计。主要依据以下规范：
《民用建筑设计通则》
《民用建筑热工设计规范》
《墙体材料应用统一技术规范》
《建筑设计防火规范》
《高层民用建筑设计防火规范》(2005年版)
《建筑内部装修设计防火规范》(2001年修订)
《建筑工程施工质量验收统一标准》
《建筑装饰装修工程质量验收规范》
《建筑节能工程施工质量验收规范》
《民用建筑工程室内环境污染控制规范》
《地下工程防水技术规范》
《建筑地面工程施工质量验收规范》
《屋面工程技术规范》
《种植屋面工程技术规范》
《金属屋面工程技术规范》
《建筑玻璃应用技术规程》
《辐射供暖供冷技术规程》
《蒸压加气混凝土建筑应用技术规程》
《抹灰砂浆技术规程》
《预拌砂浆应用技术规程》
《建筑涂饰工程施工及验收规程》
《建筑室内用腻子》
《道路工程技术规程》

本图集展示了地下室防水、楼地面、踢脚、楼梯、内墙面、外墙面、屋面、散水、台阶、坡道及道路等部位的构造和做法。建筑图纸应注明该工程用料做法、构造要点、“标准”要求的主要内容、材料品种、性能、适用场合以及施工质量要求和注意事项等，以便正确选择，保证工程质量。

4 材料要求
4.1 钢筋：采用HPB300。
4.2 预拌砂浆：
4.2.1 预拌砂浆分为湿拌砂浆和干混砂浆。干混砂浆包括砌筑砂浆、抹灰砂浆、地面砂浆、防水砂浆、素灰砂浆和勾缝砖粉等。其选用应符合《预拌砂浆应用技术规程》JG/T 223的相关规定。
4.2.2 预拌砂浆的总用量应根据设计、施工等的要求确定；不同品种、规格的预拌砂浆不应混合使用。
4.2.3 预拌砂浆与传统砂浆的对应关系见表4.2.3，供选择使用。干混砂浆使用者，参数者，见表4.2.3。

表4.2.3 预拌砂浆与传统砂浆的对应关系
| 预拌砂浆强度等级 | 传统砂浆配比示例 |
| :--- | :--- |
| M5.0, M5 | M5混合砂浆, M5水泥砂浆 |
| M7.5, M7.5 | M7.5混合砂浆, M7.5水泥砂浆 |
| M10, M10 | M10混合砂浆, M10水泥砂浆 |
| M15, M15 | M15混合砂浆, M15水泥砂浆 |
| M20, M20 | M20混合砂浆, M20水泥砂浆 |

注：具体配比需根据现场试配确定，如1:2.5水泥砂浆、1:3混合砂浆等。

4.3 建筑材料燃烧性能等级
依据公安部公消[2007]182号文件，建筑材料及制品燃烧性能等级对照表见表4.3。

表4.3 建筑材料及制品燃烧性能等级对照表
| 等级 (GB8624-2006) | 等级 (GB8624-1997) | 材料燃烧性能 |
| :--- | :--- | :--- |
| A | A | 不燃性 |
| B1 | B1 | 难燃性 |
| B2 | B2 | 可燃性 |
| B3 | B3 | 易燃性 |

4.4 保温材料：各部位用保温材料应按说明及附件要求选用，并应符合国家现行标准的规定。做法中所称“专”，是指当前政策允许引用的相关建筑材料及制品。
4.5 建筑装饰装修工程所用材料应整合国家有关建筑装饰装修材料有害物质限量标准的规定。

5 施工注意事项
5.1 本图集中有关设计、施工安装之质量要求，除图集中注明者外，均按现行国家有关的设计和施工验收规范执行。
5.2 系统选用格栅时，产品的质量和性能必须经检验，符合有关标准后能买风考应我产品说明书的要求或告产厂技术人员意见下施工，以保证工程质量。

6 编据流
6.1 设计选用本图集做法，应认真查看各分部说明及做法注释，以了解设计条件及现场情况，保证施工的正确性；在单项工程设计中补充该图设计要求（选用的材料规格、颜色等）。
6.2 楼表图注漆及内外墙面、墙面和吊顶等喷涂涂料等，可在“涂料、砂浆、饰面”分册中查询。
凡图中未注明单位者均为毫米（mm）；所称厚度指设计厚度。
