10ZJ110 混凝土多孔砖墙体建筑构造

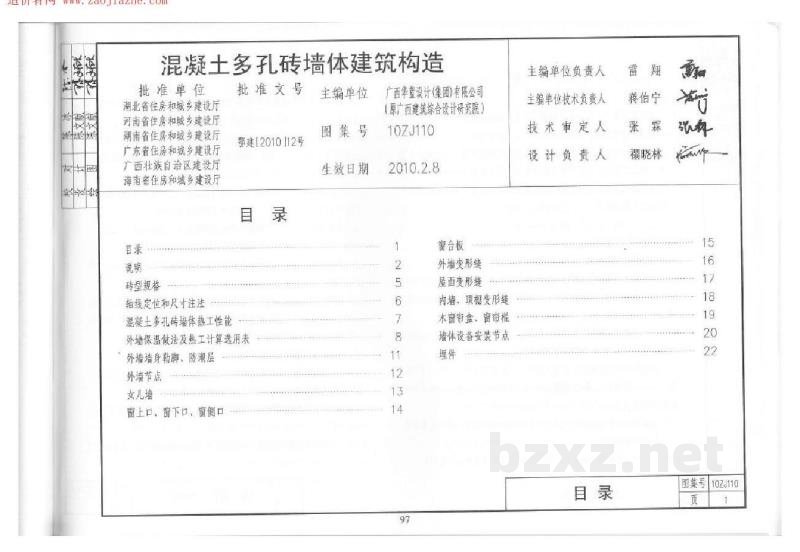

混凝土多孔砖墙体建筑构造
批准单位：湖北省住房和城乡建设厅、河南省住房和城乡建设厅、湖南省住房和城乡建设厅、广东省住房和城乡建设厅、广西壮族自治区建设厅、海南省住房和城乡建设厅
主编单位：广西华蓝设计（集团）有限公司（原广西建筑综合设计研究院）
图集号：10ZJ110
生效日期：2010.2.8
批准文号：鄂建【2010】12号

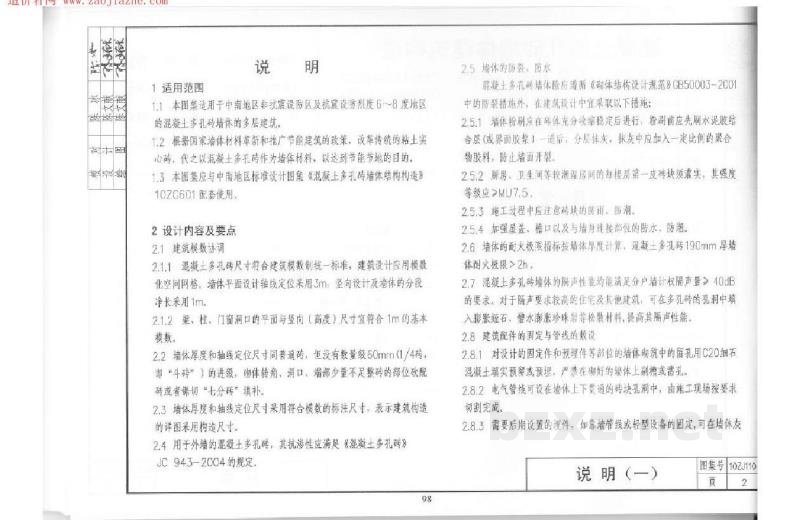

一、适用范围
1.1 本图集适用于中南地区非抗震设防区及抗震设防烈度6-8度地区的混凝土多孔砖墙体的多层建筑。
1.2 根据国家墙体材料革新和推广节能建筑的政策，改革传统的粘土实心砖，代之以混凝土多孔砖作为墙体材料，以达到节能节地的目的。
1.3 本图集应与中南地区标准设计图集《混凝土多孔砖墙体结构构造》(10ZG601)配套使用。

二、设计内容及要点
2.1 建筑模数协调
2.1.1 混凝土多孔砖尺寸符合建筑模数制统一标准。建筑设计应用模数化空间网格，墙体平面设计轴线定位采用3m；竖向设计及墙体的分段净长采用1m。
2.1.2 梁、柱、门窗洞口的高度与竖向（高度）尺寸宜符合1m的基本模数。

2.2 墙体厚度和轴线定位尺寸
墙体厚度和轴线定位尺寸同普通砖，没有数量级60mm（1/4砖，即“斗砖”）的进级。墙体转角、洞口、端部少量不足整砖的部位用配砖或者锯切“七分砖”填补。

2.3 尺寸标注
墙体厚度和轴线定位尺寸采用符合模数的标注尺寸，表示建筑构造的详图采用构造尺寸。

2.4 抗渗性
用于外墙的混凝土多孔砖，其抗渗性应满足《混凝土多孔砖》JC943-2004的规定。

2.5 墙体的防裂、防寒
混凝土多孔砖墙体除遵守《墙体结构设计规范》GB50003-2001中的防裂措施外，在建筑设计中宜采取以下措施：
2.5.1 墙体粉刷宜在墙体充分收缩稳定后进行。粉刷前应先刷水泥胶结合层（或界面胶浆）一道后，分层抹灰。抹灰中应加入一定比例的聚合物胶料，防止墙面开裂。
2.5.2 厨房、卫生间等较潮湿房间的每楼层第一皮砖块须灌实，其强度等级应≥MU7.5。
2.5.3 施工过程中应注意砖块的防雨、防潮。
2.5.4 加强屋盖、洞口以及与墙身连接部位的防水、防潮。

2.6 墙体的耐火极限指标
墙体的耐火极限指标按墙体厚度计算，混凝土多孔砖190mm厚墙体耐火极限>2h。

2.7 墙体的隔声性能
混凝土多孔砖墙体的隔声性能均能满足分户墙计权隔声量40dB的要求。对于隔声要求较高的住宅及其他建筑，可在多孔砖的孔洞中填入膨胀蛭石、憎水膨胀珍珠岩等松散材料，提高其隔声性能。

2.8 建筑配件的固定与管线的敷设
2.8.1 对设计的固定件和预埋件等部位的墙体砌筑中的留孔，用C20细石混凝土填实。预留或预埋，严禁在砌好的墙体上剔槽或凿孔。
2.8.2 电气管线可设在墙体上下贯通的砖块孔中，由施工现场按要求切割完成。
2.8.3 需要后期设置的埋件，如靠墙管线或轻型设备的固定，可在墙体灰缝内预留埋件或钻孔。

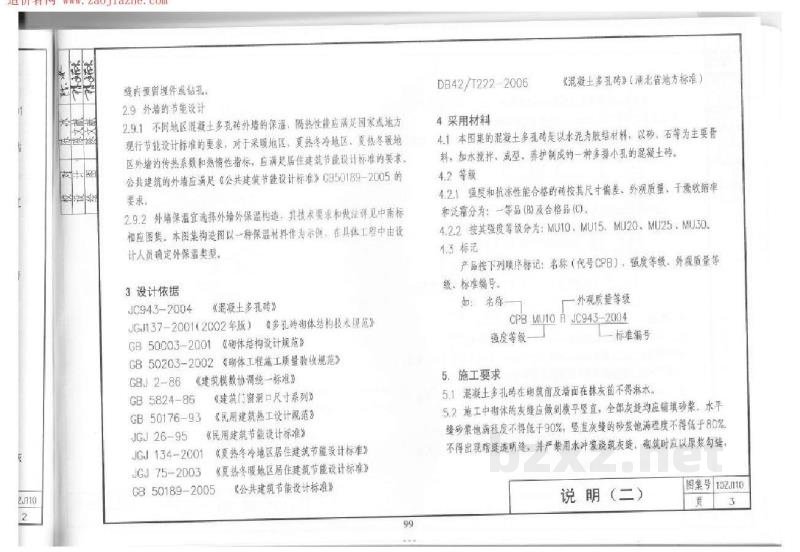

2.9 外墙的节能设计
2.9.1 不同地区混凝土多孔砖外墙的保温、隔热性能应满足国家或地方现行节能设计标准的要求。对于采暖地区、夏热冬冷地区、夏热冬暖地区外墙的传热系数和热惰性指标，应满足居住建筑节能设计标准的要求。公共建筑的外墙应满足《公共建筑节能设计标准》GB50189-2005的要求。
2.9.2 外墙保温宜选择外墙外保温构造，其技术要求和做法详见中南标准相应图集。本图集构造图以一种保温材料作为示例，在具体工程中由设计人员确定外保温类型。

三、设计依据
JC943-2004《混凝土多孔砖》
JGJ137-2001（2002年版）《多孔砖墙体结构技术规程》
GB50003-2001《墙体结构设计规范》
GB50203-2002《砌体工程施工质量验收规范》
GBJ2-86《建筑模数协调统一标准》
GB5824-86《建筑门窗洞口尺寸系列》
GB50176-93《民用建筑热工设计规范》
JGJ26-95《民用建筑节能设计标准（采暖居住建筑部分）》
JGJ134-2004《夏热冬冷地区居住建筑节能设计标准》
JGJ75-2003《夏热冬暖地区居住建筑节能设计标准》
GB50189-2005《公共建筑节能设计标准》
DB42/T222-2006《混凝土多孔砖》（湖北省地方标准）

四、采用材料
4.1 本图集的混凝土多孔砖是以水泥为胶结材料，以砂、石等为主要骨料，加水搅拌、成型，养护制成的一种多排小孔的混凝土砖。
4.2 等级
4.2.1 强度和抗冻性能合格的砖按其尺寸偏差、外观质量、干燥收缩率和泛霜分为：一等品(B)及合格品(C)。
4.2.2 按其强度等级分为：MU10、MU15、MU20、MU25、MU50。
4.3 标记
产品按下列顺序标记：名称（代号CPB）、强度等级、外观质量等级、标准编号。
例如：CPBMU10B JC943-2004
（注：CPB为混凝土多孔砖代号，MU10为强度等级，B为外观质量等级）

五、施工要求
5.1 混凝土多孔砖在砌筑前及墙面在抹灰前不得淋水。
5.2 施工时墙体的灰缝应做到横平竖直，全部灰缝均应铺填砂浆。水平灰缝砂浆饱满程度不得低于90%，竖直灰缝的砂浆饱满程度不得低于80%，不得出现瞎缝、通缝，并严禁用水冲浆灌砌灰缝。砌筑时应以随砌随勾缝为宜。

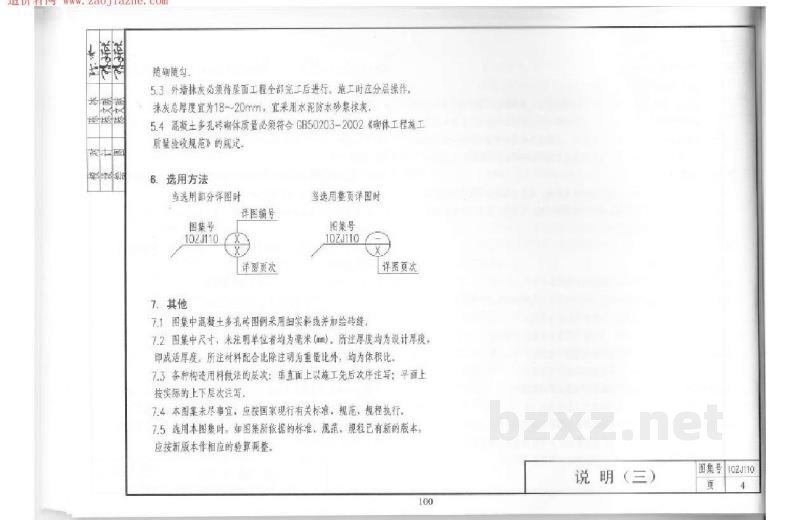

5.3 外墙抹灰必须待屋面工程全部完工后进行。施工时应分层操作，抹灰总厚度宜为18~20mm；宜采用水泥防水砂浆抹灰。
5.4 混凝土多孔砖墙体质量必须符合GB50203-2002《砌体工程施工质量验收规范》的规定。

六、选用方法
当选用部分详图时：
图集号：10ZJ110X
详图编号：[具体编号]
详图页次：[具体页次]

当选用整页详图时：
图集号：10ZJ110
详图页次：[具体页次]

七、其他
7.1 图集中混凝土多孔砖图例采用细实线并加绘砖缝。
7.2 图集中尺寸，未注明单位者均为毫米（mm）。所注厚度均为设计厚度，即成活厚度。所注材料配合比除注明为重量比外，均为体积比。
7.3 各种构造用料做法的层次：垂直面上以施工先后次序注写；水平面上按实际的上下层次注写。
7.4 本图集未尽事宜，应按国家现行有关标准、规范、规程执行。
7.5 选用本图集时，如图集所依据的标准、规范、规程已有新的版本，应按新版本作相应的验算调整。

八、混凝土多孔砖规格
混凝土多孔砖的外型为直角六面形，中间排列有若干孔洞。本图集按如下规格（长(mm) x 宽(mm) x 高(mm)）编制：
240x115x90
180x115x90
190x190x90
90x190x90
其他规格尺寸可由供需双方协商确定。外观及尺寸允许偏差应符合表1要求。

混凝土多孔砖不同尺寸的墙体用不同规格的砖砌筑或组合砌筑。墙体的厚度有三种：240、190、120mm。墙体的砌筑形式有“一顺一丁”、“梅花丁”、“上下错缝”。

表1 尺寸允许偏差
项目 | 一等品(B) | 合格品(C)
长度(mm) | ±1 | ±2
宽度(mm) | ±1.5 | ±2
高度(mm) | ±2 | ±2.5
弯曲(mm) | 2 | 2
缺棱掉角的最小破坏尺寸(mm)，个数 | 0, 0个 | 20, 2个
完整面 | 不少于一条面和一顶面 | 无
裂纹长度(mm) | 0 | 30
大面上宽度方向的裂纹(包括延伸到条面上的长度) | 无 | 15
其他裂纹 | 0 | 10
孔洞率(%) | 不允许 | 20
外壁(mm) | 无 | 无
肋厚(mm) | - | -
注：在条面或顶面上破坏面的两个尺寸同时大于10mm和20mm者为非完整面。参照JC943-2004。
