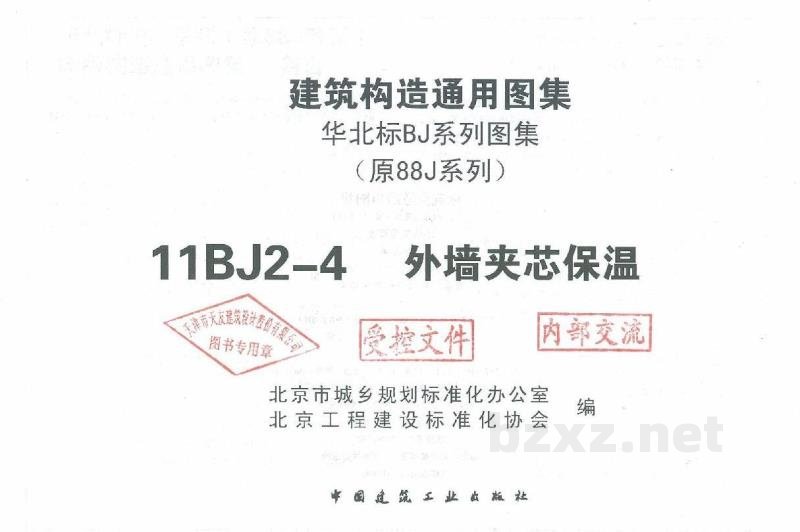

11BJ2-4 外墙夹芯保温

建筑构造通用图集 华北标BJ系列图集（原88J系列） 11BJ2-4
外墙夹芯保温

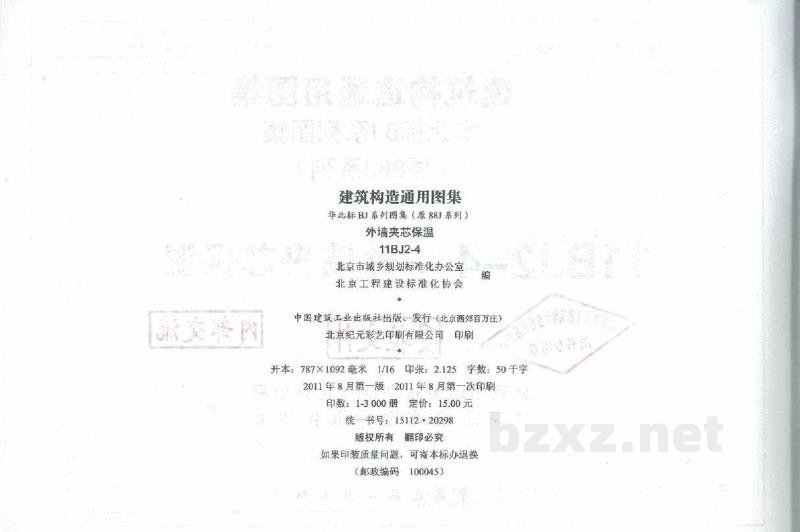

北京市城乡规划标准化办公室
北京工程建设标准化协会 编
中国建筑工业出版社出版、发行（北京西郊百万庄）
北京纪元彩艺印刷有限公司 印刷
开本：787X1092毫米 1/16 印张：2.125 字数：50千字
2011年8月第一版，2011年8月第一次印刷
印数：1-3000册 定价：15.00元
统一书号：15112·20298
版权所有 翻印必究
如果印装质量问题，可寄本标办退换（邮政编码 100045)

华北标BJ系列（原88J系列）新版构造通用图集

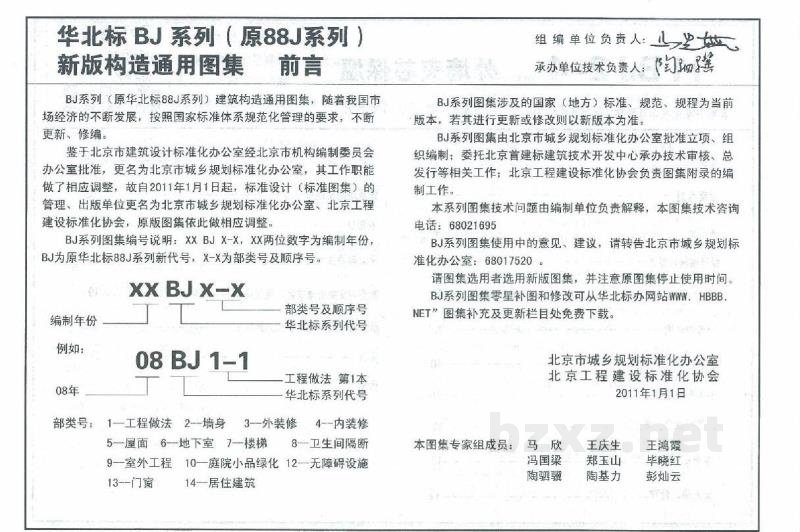

前言

BJ系列（原华北标88J系列）建筑构造通用图集，随着我国市场经济的不断发展，按照国家标准体系规范化管理的要求，不断更新、修编。

鉴于北京市建筑设计标准化办公室经北京市机构编制委员会办公室批准，更名为北京市城乡规划标准化办公室，其工作职能做了相应调整，故自2011年1月1日起，标准设计（标准图集）的管理、出版单位更名为北京市城乡规划标准化办公室、北京工程建设标准化协会，原版图集依此做相应调整。

BJ系列图集编号说明：XXBJX-X
XX两位数字为编制年份；BJ为原华北标88J系列新代号；X-X为部类号及顺序号。
例如：08BJ1-1
08：编制年份（08年）
BJ：华北标系列代号
1-1：部类号及顺序号（工程做法第1本）

部类号：1-工程做法 2-墙身 3-外装修 4-内装修 5-屋面 6-地下室 7-楼梯 8-卫生间隔断 9-室外工程 10-庭院小品绿化 12-无障碍设施 13-门窗 14-居住建筑

组编单位负责人：（略）
承办单位技术负责人：（略）

BJ系列图集涉及的国家（地方）标准、规范、规程为当前版本，若其进行更新或修改则以新版本为准。BJ系列图集由北京市城乡规划标准化办公室批准立项、组织编制；委托北京首建标建筑技术开发中心承办技术审核、总发行等相关工作；北京工程建设标准化协会负责图集附录的编制工作。

本系列图集技术问题由编制单位负责解释，本图集技术咨询电话：68021695。
BJ系列图集使用中的意见、建议，请转告北京市城乡规划标准化办公室：68017520。

请图集选用者选用新版图集，并注意原图集停止使用时间。BJ系列图集零星补图和修改可从华北标办网站图集补充及更新栏目处免费下载。

北京市城乡规划标准化办公室
北京工程建设标准化协会
2011年1月1日

本图集专家组成员：冯国梁 陶驷骥 王庆生 郑玉山 陶基力 王鸿霞 毕晓红 彭灿云 马欣 司（略）

11BJ2-4 说明

编制日期：2011年8月
编制单位负责人：初寿义
编制单位技术负责人：（略）
审核人：（略）

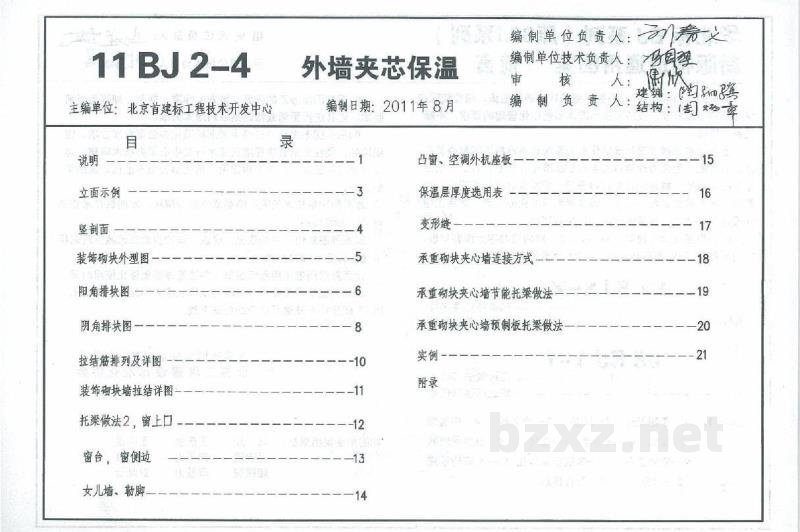

目录
1 说明
2 立面示例
3 竖剖面
4 装饰砌块外型图
5 阳角排块图
6 阴角排块图
7 拉结筋排列及详图
8 装饰砌块墙拉结详图
9 托做法2，窗上口
10 窗台，窗侧边
11 女儿墙、勒脚
12 凸窗、空调外机座板
13 保温层厚度选用表
14 变形缝
15 承重砌块夹心墙连接方式
16 承重砌块夹心墙节能托梁做法
18 承重砌块夹心墙预制板托梁做法实例
19 附录
20 （略）
21 （略）

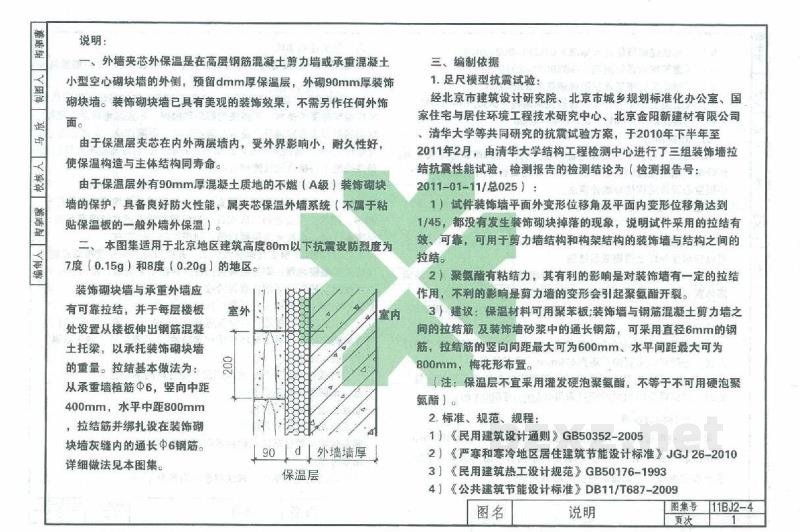

说明：

一、外墙夹芯外保温是在高层钢筋混凝土剪力墙或承重混凝土小型空心砌块墙的外侧，预留d mm厚保温层，外砌90mm厚装饰砌块墙。装饰砌块墙已具有美观的装饰效果，不需另作任何外饰面。
由于保温层夹芯在内外两层墙内，受外界影响小，耐久性好，使保温构造与主体结构同寿命。由于保温层外有90mm厚混凝土质地的不燃（A级）装饰砌块墙的保护，具备良好防火性能，属夹芯保温外墙系统（不属于粘贴保温板的一般外墙外保温）。

二、本图集适用于北京地区建筑高度80m以下，抗震设防烈度为7度（0.15g）和8度（0.20g）的地区。装饰砌块墙与承重外墙应有可靠拉结，并于每层楼板处设置从楼板伸出钢筋混凝土地托梁，以承托装饰砌块墙的重量。拉结基本做法为：从承重墙植筋Φ6，竖向中距400mm，水平中距800mm，拉结筋并绑扎设在装饰砌块墙灰缝内的通长Φ6钢筋。详细做法见本图集。

三、编制依据
1. 足尺模型抗震试验：
经北京市建筑设计研究院、北京市城乡规划标准化办公室、国家住宅与居住环境工程技术研究中心、北京金阳新建材有限公司、清华大学等共同研究的抗震试验方案，于2010年下半年至2011年2月，由清华大学结构工程检测中心进行了三组装饰墙拉结抗震性能试验，检测报告的检测结论为（检测报告号：2011-01-11/总025）：
1）试件装饰墙平面外变形位移角及平面内变形位移角达到1/45，都没有发生装饰砌块掉落的现象，说明试件采用的拉结有效、可靠，可用于剪力墙结构和框架结构的装饰墙与结构之间的拉结。
2）聚氨酯有粘结力，其有利的影响是对装饰墙有一定的拉结作用，不利的影响是剪力墙的变形会引起聚氨酯开裂。
3）建议：保温材料可用聚苯板；装饰墙与钢筋混凝土剪力墙之间的拉结筋及装饰墙砂浆中的通长钢筋，可采用直径6mm的钢筋，拉结筋的竖向间距最大可为600mm、水平间距最大可为800mm，梅花形布置。
注：保温层不宜采用灌注硬泡聚氨酯（不等于不可用硬泡聚氨酯）。

2. 标准、规范、规程：
1）《民用建筑设计通则》GB 50352-2005
2）《严寒和寒冷地区居住建筑节能设计标准》JGJ 26-2010
3）《民用建筑热工设计规范》GB 50176-1993
4）《公共建筑节能设计标准》DB11/T 687-2009
5）《居住建筑节能设计标准》DBJ 11-602-2006
6）《建筑抗震设计规范》GB 50011-2010
7）《砌体结构工程施工质量验收规范》GB 50203
8）《混凝土小型空心砌块建筑技术规程》JGJ/T 14-2004
9）《装饰混凝土砌块》JC/T 641-2008

四、结构构造
本图集以外墙为钢筋混凝土剪力墙为例，以90mm厚装饰砌块墙为外叶墙，编制相应的夹芯保温构造。本图集也适用于承重混凝土小型空心砌块结构的外墙外保温。
1. 在每层楼面标高处设承托外墙装饰砌块和保温材料的连续托梁（牛腿），根据承托荷载和悬臂长度配置钢筋。
2. 外墙装饰砌块与承重结构外墙通过拉结钢筋拉结。拉结钢筋可以在承重外墙上预埋或后植筋。
3. 外承重墙为现浇钢筋混凝土剪力墙时，以后植筋作为拉结钢筋为宜。一般可采用Φ6，竖向间距为400mm，水平间距为800mm，梅花形布置。另在外装饰砌块处设通长的Φ6水平钢筋与拉结钢筋绑扎连接。
4. 外承重墙为配筋混凝土砌块墙时，以设置水平拉结钢筋网片为宜，一般可采用竖向间距为400mm，通长设置。
5. 在整幢房屋的各个阳角部位，应适当加密拉结钢筋的数量。此时，拉结钢筋的水平间距可采用400mm至600mm。

五、装饰砌块说明
装饰砌块厚度90mm；高度190mm、90mm；长度390mm、290mm、190mm。根据外部装饰面不同有平面、劈裂、条纹、磨光和沟槽等装饰砌块，有多种颜色。

六、施工注意事项
1. 装饰砌块强度等级应符合设计要求并保证28天的养护期后再砌筑。
2. 装饰砌块按施工进度要求，分层配套运入施工现场。堆放场地应夯实并便于排水。不得任意倾卸和抛掷，不宜贴地堆放，须按规格、强度等级分别堆放，使用之前严禁浇水淋湿砌块。堆放高度不宜超过1.6m，当采用集装箱或集装托板时，其叠放高度不宜超过两箱或两格（每格六皮装饰砌块）。
3. 砂浆等级不低于Mb7.5，宜为Mb10。灰缝厚度控制在8~12mm。灰缝应做到横平竖直，水平灰缝的砂浆饱满度不得低于90%。砌筑完成宜进行二次勾缝，勾缝前用喷壶把灰缝湿润，灰缝要求密实压光，保持光滑平整均匀，凹进2~4mm左右。
4. 外叶墙施工前应有排块设计图，并按设计要求布置拉结点的预埋件或植筋位置。钢筋应有合格证，并按规定复试，确认合格后方可使用。施工现场应按规定验收，妥善保管，做好防锈处理，钢筋应严格按照设计施工，长度计算准确。
5. 保温材料：保温材料性能应符合设计防火要求和保温要求，应有材料合格证。施工现场应按规定验收，妥善保管，防止雨淋、污染和混入杂物。
6. 装饰砌块施工砌筑时应从顶层开始逐层向下砌筑。

七、本图集参编单位有：
北京市建筑设计研究院、北京金阳新建材有限公司、国家住宅与居住环境工程技术研究中心、清华大学

八、本图集尺寸单位：未注明者均为毫米（mm）
小提示：此图集内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准图集文档。
